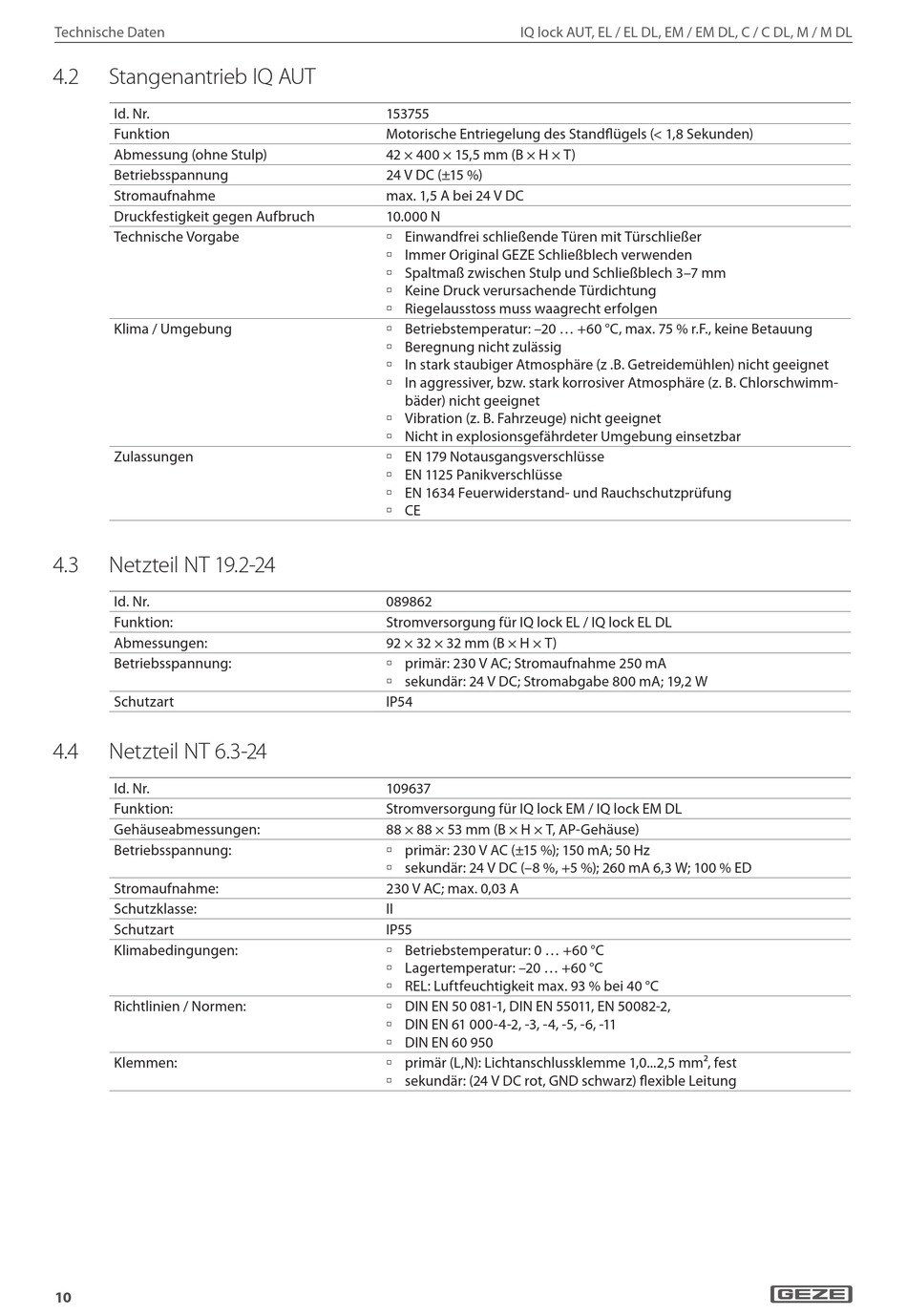

Technische Daten
4.2
Stangenantrieb IQ AUT
Id. Nr.
Funktion
Abmessung (ohne Stulp)
Betriebsspannung
Stromaufnahme
Druckfestigkeit gegen Aufbruch
Technische Vorgabe
Klima / Umgebung
Zulassungen
4.3
Netzteil NT 19.2-24
Id. Nr.
Funktion:
Abmessungen:
Betriebsspannung:
Schutzart
4.4
Netzteil NT 6.3-24
Id. Nr.
Funktion:
Gehäuseabmessungen:
Betriebsspannung:
Stromaufnahme:
Schutzklasse:
Schutzart
Klimabedingungen:
Richtlinien / Normen:
Klemmen:
10
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
153755
Motorische Entriegelung des Standflügels (< 1,8 Sekunden)
42 × 400 × 15,5 mm (B × H × T)
24 V DC (±15 %)
max. 1,5 A bei 24 V DC
10.000 N
à Einwandfrei schließende Türen mit Türschließer
à Immer Original GEZE Schließblech verwenden
à Spaltmaß zwischen Stulp und Schließblech 3–7 mm
à Keine Druck verursachende Türdichtung
à Riegelausstoss muss waagrecht erfolgen
à Betriebstemperatur: –20 ... +60 °C, max. 75 % r.F., keine Betauung
à Beregnung nicht zulässig
à In stark staubiger Atmosphäre (z .B. Getreidemühlen) nicht geeignet
à In aggressiver, bzw. stark korrosiver Atmosphäre (z. B. Chlorschwimm-
bäder) nicht geeignet
à Vibration (z. B. Fahrzeuge) nicht geeignet
à Nicht in explosionsgefährdeter Umgebung einsetzbar
à EN 179 Notausgangsverschlüsse
à EN 1125 Panikverschlüsse
à EN 1634 Feuerwiderstand- und Rauchschutzprüfung
à CE
089862
Stromversorgung für IQ lock EL / IQ lock EL DL
92 × 32 × 32 mm (B × H × T)
à primär: 230 V AC; Stromaufnahme 250 mA
à sekundär: 24 V DC; Stromabgabe 800 mA; 19,2 W
IP54
109637
Stromversorgung für IQ lock EM / IQ lock EM DL
88 × 88 × 53 mm (B × H × T, AP-Gehäuse)
à primär: 230 V AC (±15 %); 150 mA; 50 Hz
à sekundär: 24 V DC (–8 %, +5 %); 260 mA 6,3 W; 100 % ED
230 V AC; max. 0,03 A
II
IP55
à Betriebstemperatur: 0 ... +60 °C
à Lagertemperatur: –20 ... +60 °C
à REL: Luftfeuchtigkeit max. 93 % bei 40 °C
à DIN EN 50 081-1, DIN EN 55011, EN 50082-2,
à DIN EN 61 000-4-2, -3, -4, -5, -6, -11
à DIN EN 60 950
à primär (L,N): Lichtanschlussklemme 1,0...2,5 mm², fest
à sekundär: (24 V DC rot, GND schwarz) flexible Leitung
