Elektrischer Anschluss
5.4

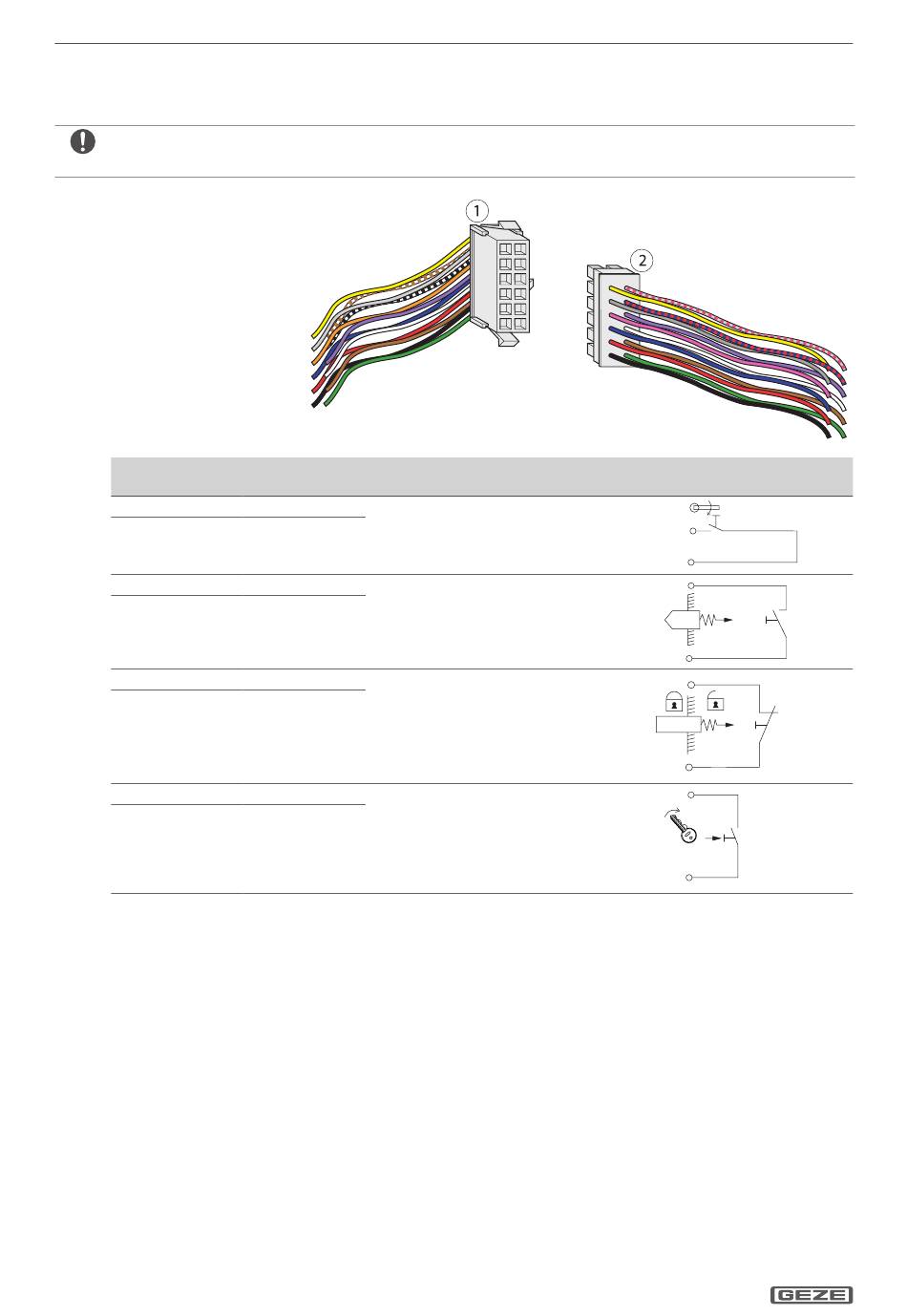

Kontaktschloss IQ lock C

Anschlusskabel
Bei falscher Polarität lässt sich der Außendrücker nicht einkuppeln (Verpolschutz).
1 Stecker IQ lock C /
IQ lock C DL
2 Stecker Anschlusskabel
PIN Stecker
IQ lock C (1)
3 blau
7 grün
5 grau
8 braun
9 weiß
10 violett
11 weiß/schwarz rot/blau
12 weiß/braun
22
Stecker Funktion
Anschlusskabel (2)
blau Türdrückerkontakt (NO)
Kontakt geschlossen:
grün
Türdrücker betätigt
grau Hilfsfalle (NO)
Kontakt geschlossen:
braun
Hilfsfalle betätigt (Tür geschlossen)
weiß Riegelkontakt (NC)
Kontakt geschlossen:
violett
Riegel ausgefahren
Kontakt offen:
Riegel eingefahren
Zylinderkontakt (NO)
Kontakt geschlossen:
grau/rosa
Zylinderkontakt betätigt
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
6 12
6 12
1
7
1 7
Kontakt
PIN 3
PIN 7
PIN 5
PIN 8
PIN 9
PIN 10
PIN 11
PIN 12
