Anschlusspläne

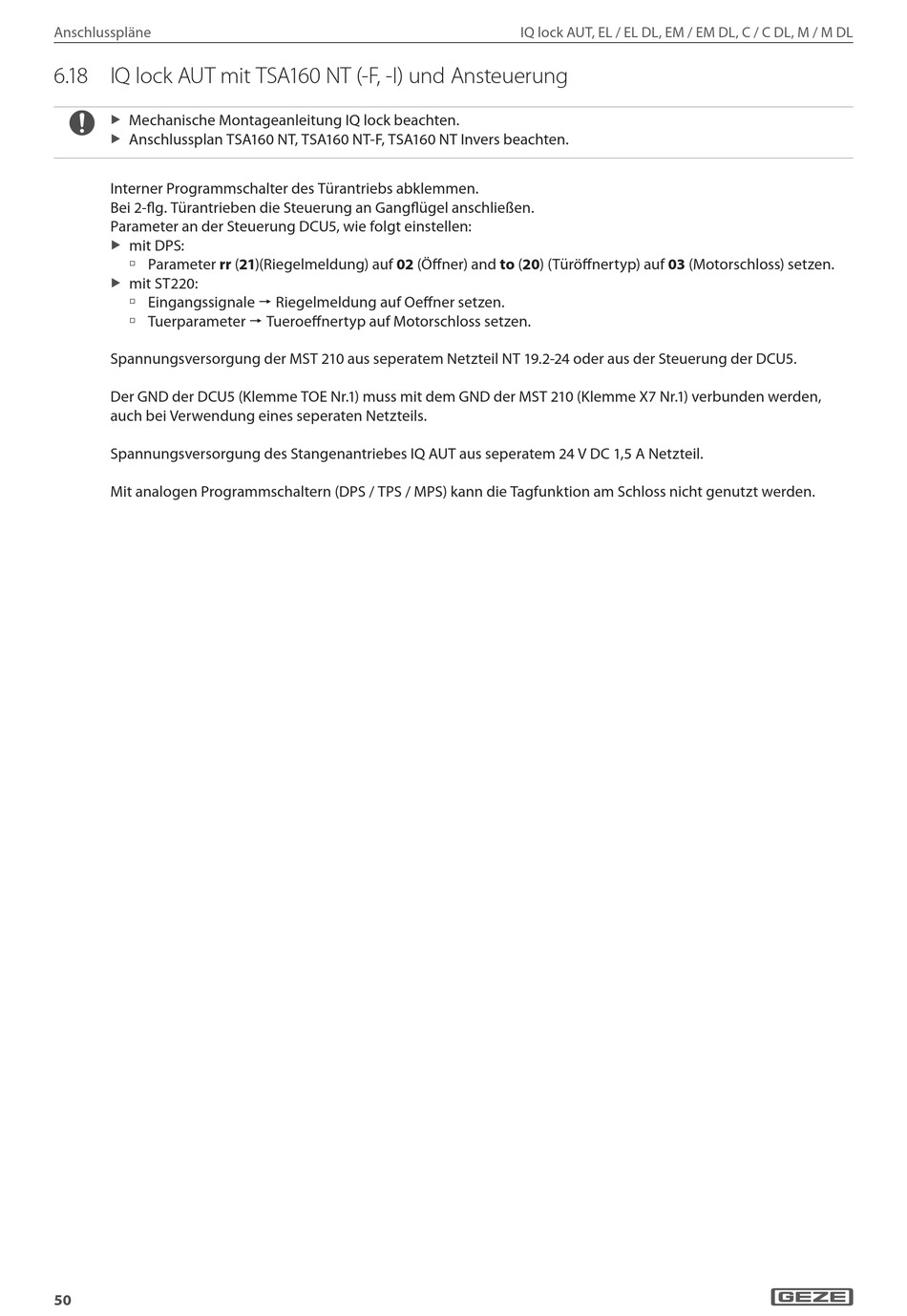

6. 1 8 IQ lock AUT mit TSA160 NT (-F, -I) und Ansteuerung
Mechanische Montageanleitung IQ lock beachten.
X
Anschlussplan TSA160 NT, TSA160 NT-F, TSA160 NT Invers beachten.
X
Interner Programmschalter des Türantriebs abklemmen.
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
Parameter an der Steuerung DCU5, wie folgt einstellen:
mit DPS:
X
à Parameter rr (21)(Riegelmeldung) auf 02 (Öffner) and to (20) (Türöffnertyp) auf 03 (Motorschloss) setzen.
mit ST220:
X
à Eingangssignale Riegelmeldung auf Oeffner setzen.
à Tuerparameter Tueroeffnertyp auf Motorschloss setzen.
Spannungsversorgung der MST 210 aus seperatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU5.
Der GND der DCU5 (Klemme TOE Nr.1) muss mit dem GND der MST 210 (Klemme X7 Nr.1) verbunden werden,
auch bei Verwendung eines seperaten Netzteils.
Spannungsversorgung des Stangenantriebes IQ AUT aus seperatem 24 V DC 1,5 A Netzteil.
Mit analogen Programmschaltern (DPS / TPS / MPS) kann die Tagfunktion am Schloss nicht genutzt werden.
50
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
