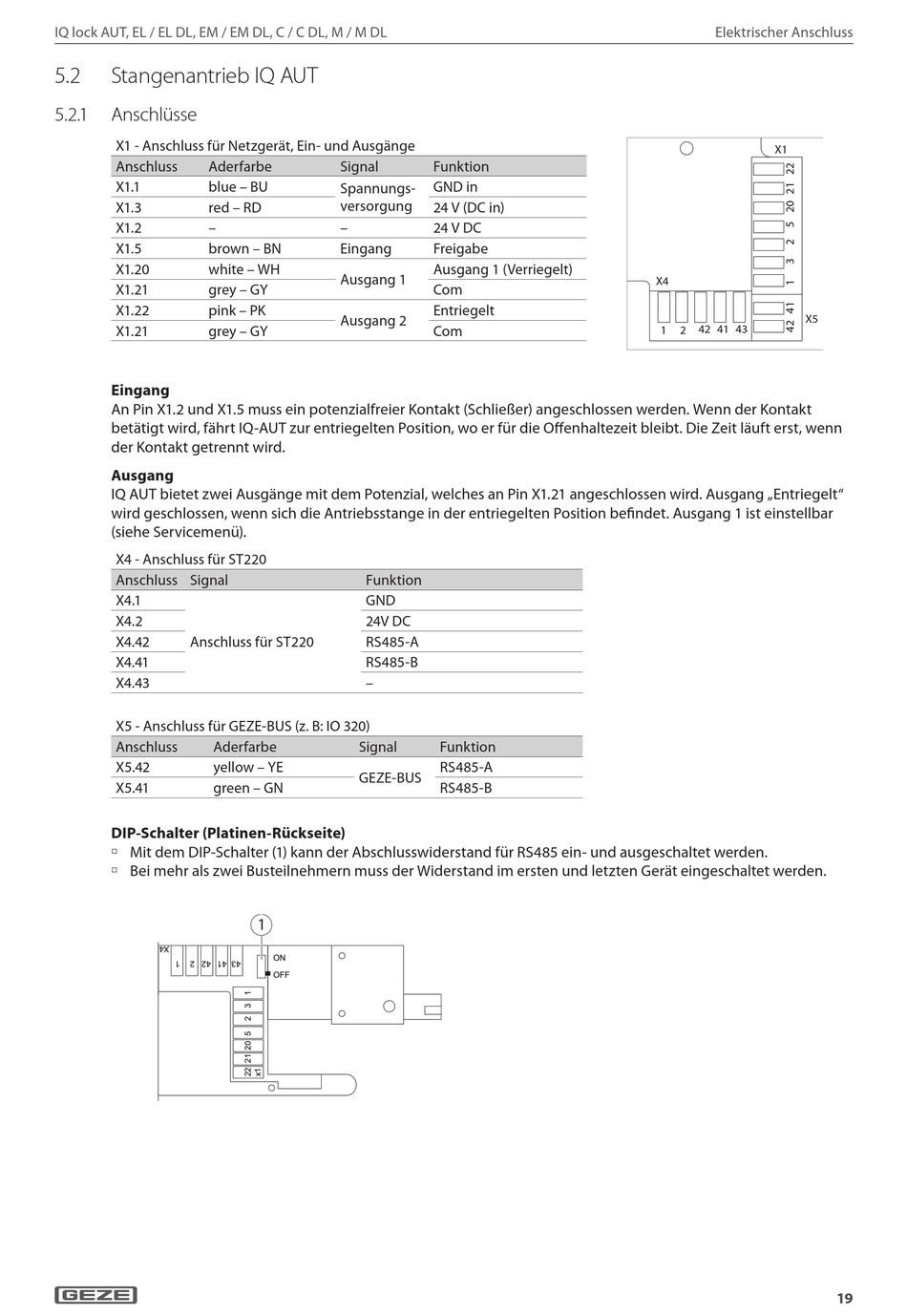

Stangenantrieb IQ AUT

5.2. 1 Anschlüsse
X1 - Anschluss für Netzgerät, Ein- und Ausgänge
Anschluss Aderfarbe
X1.1 blue – BU
X1.3 red – RD
X1.2 –
X1.5 brown – BN
X1.20 white – WH
X1.21 grey – GY
X1.22 pink – PK
X1.21 grey – GY
Eingang
An Pin X1.2 und X1.5 muss ein potenzialfreier Kontakt (Schließer) angeschlossen werden. Wenn der Kontakt
betätigt wird, fährt IQ-AUT zur entriegelten Position, wo er für die Offenhaltezeit bleibt. Die Zeit läuft erst, wenn
der Kontakt getrennt wird.
Ausgang
IQ AUT bietet zwei Ausgänge mit dem Potenzial, welches an Pin X1.21 angeschlossen wird. Ausgang „Entriegelt"
wird geschlossen, wenn sich die Antriebsstange in der entriegelten Position befindet. Ausgang 1 ist einstellbar
(siehe Servicemenü).
X4 - Anschluss für ST220
Anschluss Signal
X4.1
X4.2
X4.42 Anschluss für ST220
X4.41
X4.43
X5 - Anschluss für GEZE-BUS (z. B: IO 320)
Anschluss Aderfarbe
X5.42 yellow – YE
X5.41 green – GN
DIP-Schalter (Platinen-Rückseite)
à Mit dem DIP-Schalter (1) kann der Abschlusswiderstand für RS485 ein- und ausgeschaltet werden.
à Bei mehr als zwei Busteilnehmern muss der Widerstand im ersten und letzten Gerät eingeschaltet werden.
Signal
Spannungs-
versorgung
–
Eingang
Ausgang 1
Ausgang 2
Funktion
GND
24V DC
RS485-A
RS485-B
–
Signal
GEZE-BUS
1
ON
OFF
Funktion
GND in
24 V (DC in)
24 V DC
Freigabe
Ausgang 1 (Verriegelt)
Com
Entriegelt
Com
Funktion
RS485-A
RS485-B
Elektrischer Anschluss
X1
X4
X5
42 41 43
1 2
