IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
6.3

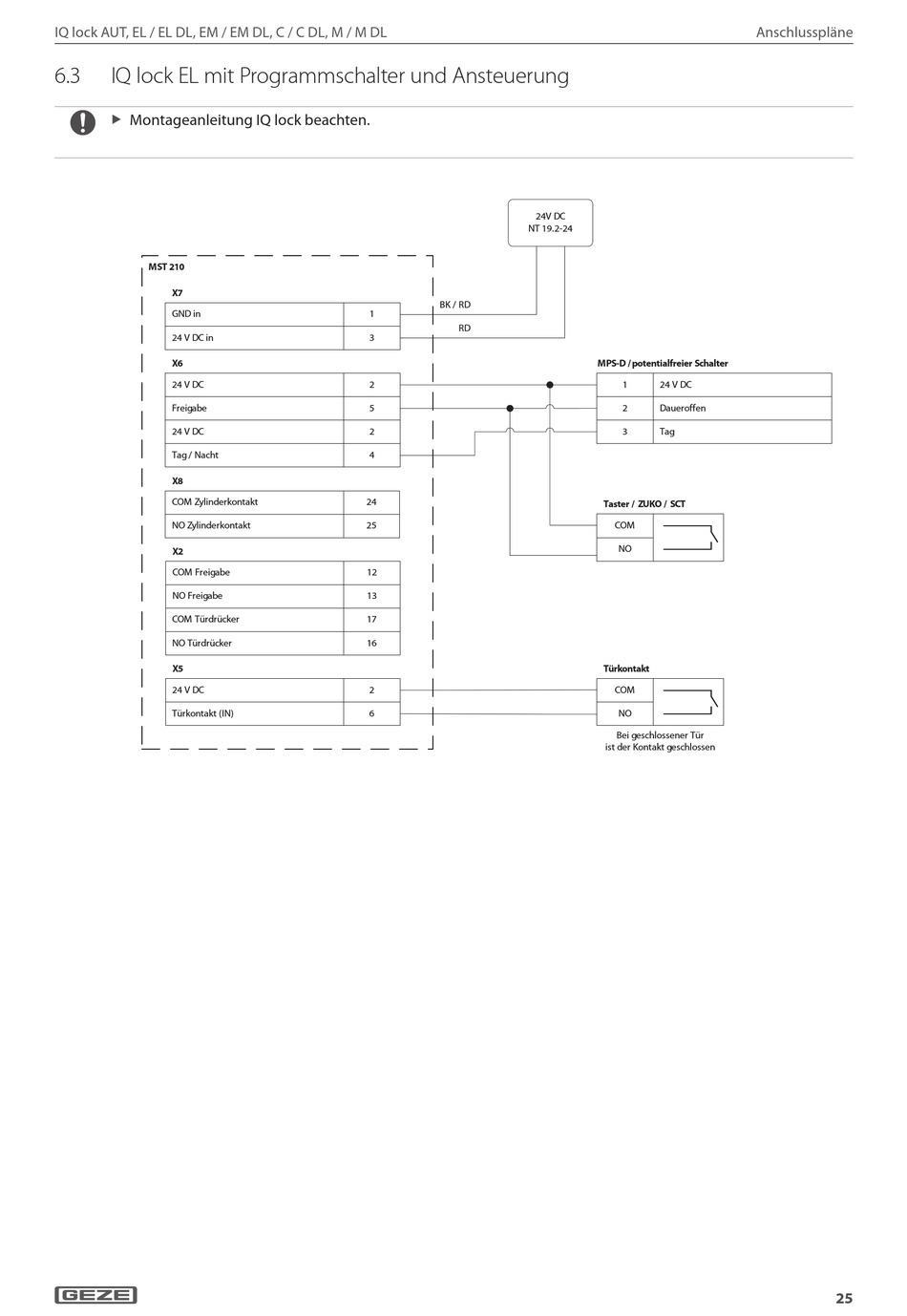

IQ lock EL mit Programmschalter und Ansteuerung

Montageanleitung IQ lock beachten.
X
MST 210
X7
GND in
24 V DC in
X6
24 V DC
1
Freigabe
24 V DC
Tag / Nacht 2
X8
COM Zylinderkontakt 3
NO Zylinderkontakt 4
X2
5
COM Freigabe
NO Freigabe
6
7
COM Türdrücker
NO Türdrücker 8
X5
24 V DC
9
Türkontakt (IN)
24V DC
NT 19.2-24
BK / RD
1
RD
3
2
5
2
4
24
25
12
13
17
16
2
6
Anschlusspläne
MPS-D /potentialfreier Schalter
1 24 V DC
2 Daueroffen
3 Tag
Taster / ZUKO / SCT
COM
NO
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
25
