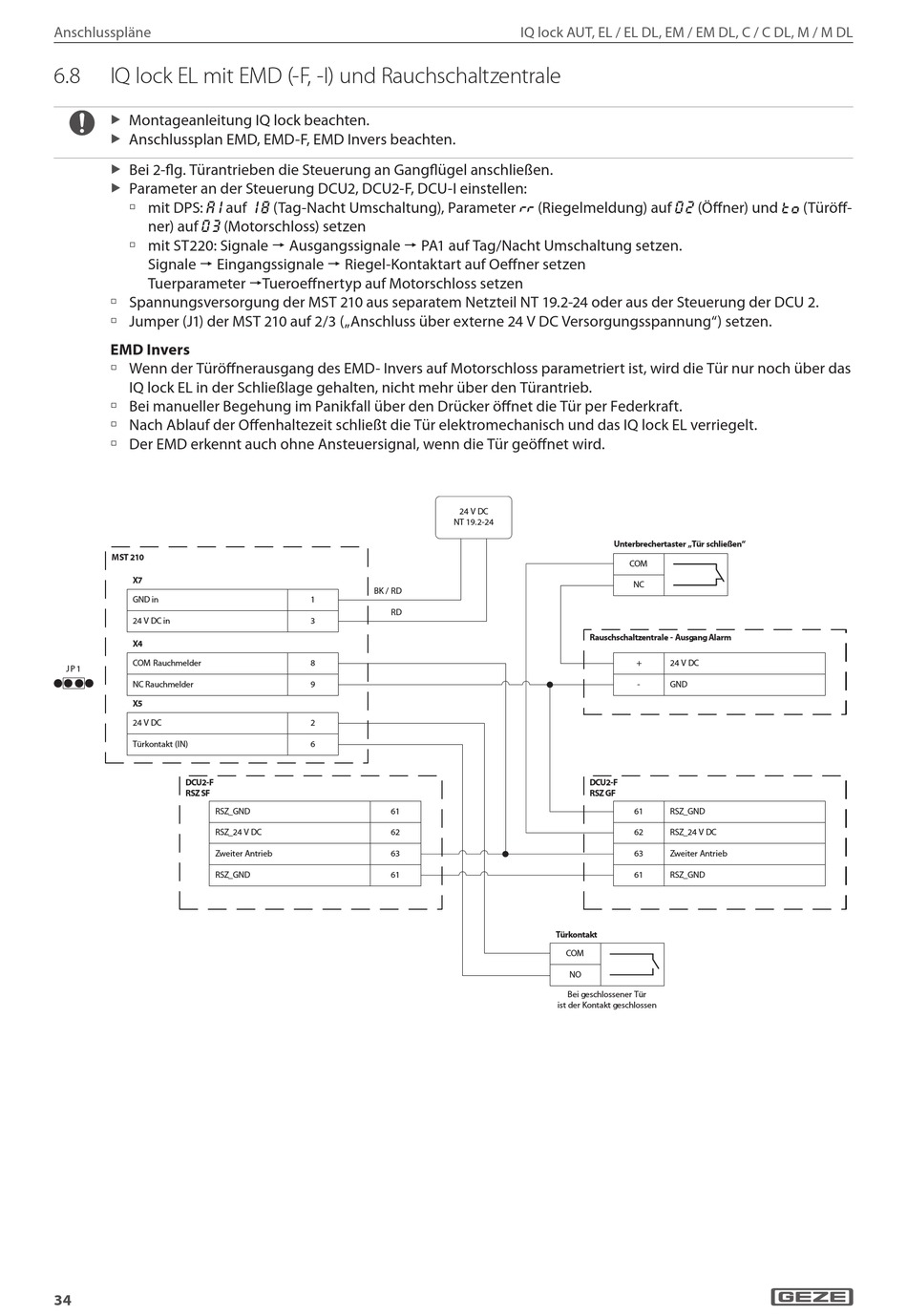

6.8
IQ lock EL mit EMD (-F, -I) und Rauchschaltzentrale
Montageanleitung IQ lock beachten.
X
Anschlussplan EMD, EMD-F, EMD Invers beachten.
X
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
X
Parameter an der Steuerung DCU2, DCU2-F, DCU-I einstellen:
X
à mit DPS:
a1
ner) auf
(Motorschloss) setzen
0 3
à mit ST220: Signale Ž Ausgangssignale Ž PA1 auf Tag/Nacht Umschaltung setzen.
Signale Ž Eingangssignale Ž Riegel-Kontaktart auf Oeffner setzen
Tuerparameter ŽTueroeffnertyp auf Motorschloss setzen
à Spannungsversorgung der MST 210 aus separatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU 2.
à Jumper (J1) der MST 210 auf 2/3 („Anschluss über externe 24 V DC Versorgungsspannung") setzen.
EMD Invers
à Wenn der Türöffnerausgang des EMD- Invers auf Motorschloss parametriert ist, wird die Tür nur noch über das
IQ lock EL in der Schließlage gehalten, nicht mehr über den Türantrieb.
à Bei manueller Begehung im Panikfall über den Drücker öffnet die Tür per Federkraft.
à Nach Ablauf der Offenhaltezeit schließt die Tür elektromechanisch und das IQ lock EL verriegelt.
à Der EMD erkennt auch ohne Ansteuersignal, wenn die Tür geöffnet wird.
MST 210
X7
GND in
24 V DC in
X4
COM Rauchmelder
J P 1
NC Rauchmelder
X5
24 V DC
Türkontakt (IN)
DCU2-F
RSZ SF
RSZ_GND
RSZ_24 V DC
Zweiter Antrieb
RSZ_GND
34
auf
(Tag-Nacht Umschaltung), Parameter
1 8
BK / RD
1
RD
3
8
9
2
6
61
62
63
61
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
(Riegelmeldung) auf
®®
24 V DC
NT 19.2-24
Unterbrechertaster „Tür schließen"
Rauschschaltzentrale - Ausgang Alarm
DCU2-F
RSZ GF
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
(Öffner) und
0 2
TO
COM
NC
+
24 V DC
-
GND
61
RSZ_GND
62
RSZ_24 V DC
63
Zweiter Antrieb
61
RSZ_GND
(Türöff-
