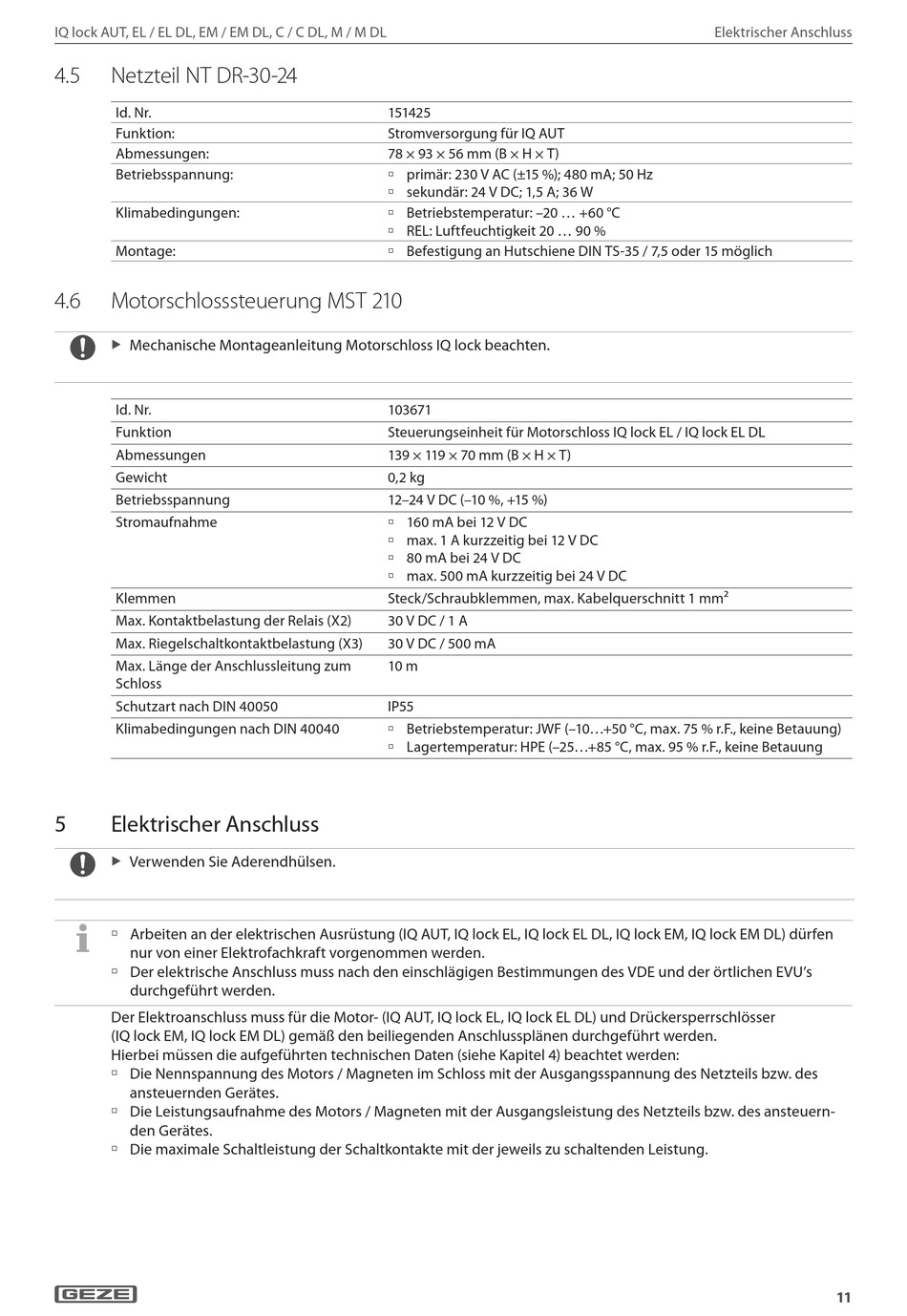

IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
4.5
Netzteil NT DR-30-24
Id. Nr.
Funktion:
Abmessungen:
Betriebsspannung:
Klimabedingungen:
Montage:
4.6
Motorschlosssteuerung MST 210
Mechanische Montageanleitung Motorschloss IQ lock beachten.
X
Id. Nr.
Funktion
Abmessungen
Gewicht
Betriebsspannung
Stromaufnahme
Klemmen
Max. Kontaktbelastung der Relais (X2)
Max. Riegelschaltkontakt belastung (X3)
Max. Länge der Anschluss leitung zum
Schloss
Schutzart nach DIN 40050
Klimabedingungen nach DIN 40040
5
Elektrischer Anschluss
Verwenden Sie Aderendhülsen.
X
à Arbeiten an der elektrischen Ausrüstung (IQ AUT, IQ lock EL, IQ lock EL DL, IQ lock EM, IQ lock EM DL) dürfen
nur von einer Elektrofachkraft vorgenommen werden.
à Der elektrische Anschluss muss nach den einschlägigen Bestimmungen des VDE und der örtlichen EVU's
durchgeführt werden.
Der Elektroanschluss muss für die Motor- (IQ AUT, IQ lock EL, IQ lock EL DL) und Drückersperrschlösser
(IQ lock EM, IQ lock EM DL) gemäß den beiliegenden Anschlussplänen durchgeführt werden.
Hierbei müssen die aufgeführten technischen Daten (siehe Kapitel 4) beachtet werden:
à Die Nennspannung des Motors / Magneten im Schloss mit der Ausgangsspannung des Netzteils bzw. des
ansteuernden Gerätes.
à Die Leistungsaufnahme des Motors / Magneten mit der Ausgangsleistung des Netzteils bzw. des ansteuern-
den Gerätes.
à Die maximale Schaltleistung der Schaltkontakte mit der jeweils zu schaltenden Leistung.
151425
Stromversorgung für IQ AUT
78 × 93 × 56 mm (B × H × T)
à primär: 230 V AC (±15 %); 480 mA; 50 Hz
à sekundär: 24 V DC; 1,5 A; 36 W
à Betriebstemperatur: –20 ... +60 °C
à REL: Luftfeuchtigkeit 20 ... 90 %
à Befestigung an Hutschiene DIN TS-35 / 7,5 oder 15 möglich
103671
Steuerungseinheit für Motorschloss IQ lock EL / IQ lock EL DL
139 × 119 × 70 mm (B × H × T)
0,2 kg
12–24 V DC (–10 %, +15 %)
à 160 mA bei 12 V DC
à max. 1 A kurzzeitig bei 12 V DC
à 80 mA bei 24 V DC
à max. 500 mA kurzzeitig bei 24 V DC
Steck/Schraubklemmen, max. Kabelquerschnitt 1 mm²
30 V DC / 1 A
30 V DC / 500 mA
10 m
IP55
à Betriebstemperatur: JWF (–10...+50 °C, max. 75 % r.F., keine Betauung)
à Lagertemperatur: HPE (–25...+85 °C, max. 95 % r.F., keine Betauung
Elektrischer Anschluss
11
