GEZE TS 1000 C Bedienungsanleitung

Obenliegende türschliesser mit gestänge
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

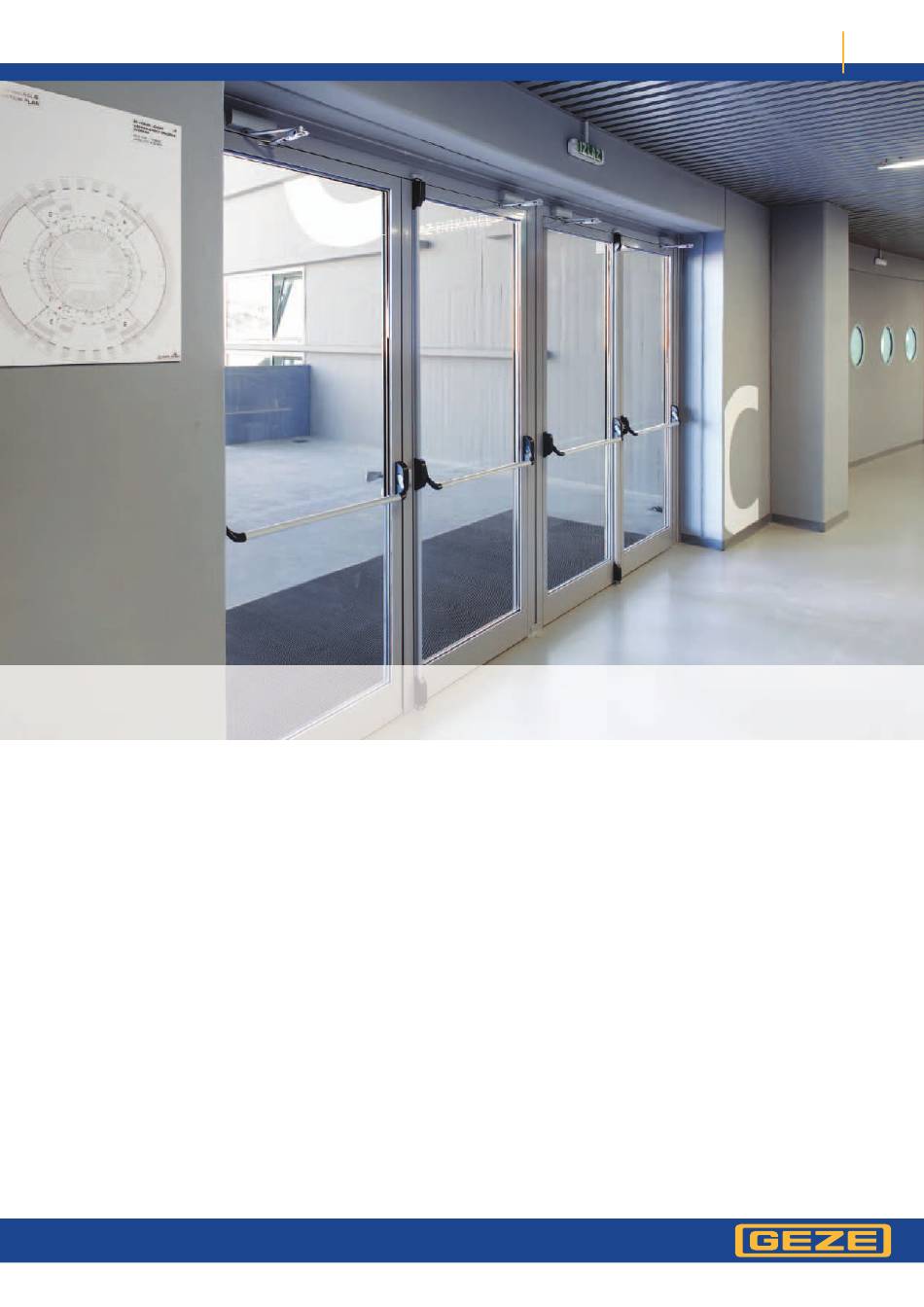

G E Z E T Ü R T E C H N I K
GEZE TS 1500 / TS 2000 / SYSTEM TS 4000
OBENLIEGENDE TÜRSCHLIESSER MIT GESTÄNGE
BE WEGUNG MIT S YS TEM
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE TS 1000 C

Inhaltszusammenfassung für GEZE TS 1000 C

  • Seite 1 G E Z E T Ü R T E C H N I K GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 OBENLIEGENDE TÜRSCHLIESSER MIT GESTÄNGE BE WEGUNG MIT S YS TEM...
  • Seite 2 Titelbild: Robert Les, Umschlagbild: GEZE GmbH...

  • Seite 3: Inhaltsverzeichnis

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 INHALTSVERZEICHNIS Übersichtstabelle Technik Produktfunktionen und -informationen Abdeckkappen für GEZE Türschließer Allgemeine Produktinformation für Türschließer Obenliegende Türschließer für 1-flügelige Türen GEZE TS 1000 C GEZE TS 1500...

  • Seite 4: Übersichtstabelle

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Übersichtstabelle GEZE System TS 4000 / TS 2000 Für 1-flügelige Türen Zulassung für Feuer- und Rauchschutztüren Barrierefrei nach DIN 18040 bis 1100 1100 1100 1100 Flügelbreite (max.) in mm Schließkraft nach EN 1154...
  • Seite 5 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Für 2-flügelige Türen Zulassung für Feuer- und Rauchschutztüren Barrierefrei nach DIN 18040 bis 1100 Flügelbreite (max.) in mm Schließkraft nach EN 1154 Türflügelbreite (max.) in mm...

  • Seite 6: Technik

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technik GEZE Obentürschließer TS 4000 Legende Einstellung Schließgeschwindigkeit Einstellung Endschlag Einstellung Öffnungsdämpfung Federpaket Anzeige Schließkraft Einstellung Schließkraft von vorn Einstellung Schließkraft seitlich Technik GEZE Obentürschließer TS 2000 NV BC...

  • Seite 7: Produktfunktionen Und -Informationen

    Falls die baulichen (Türhöhe, Türgewicht) oder örtlichen Verhält- nisse (Windeinfluß) es erfordern, muss die nächsthöhere Größe eingestellt werden. GEZE TS 4000, TS 2000 und Varianten umfassen in einem Gehäuse mehrere Türschließergrößen, die durch eine Einstellschraube bzw. die Montageposition eingestellt werden können. Beim TS 4000 kann die gewählte Größe an einer Sichtanzeige...

  • Seite 8: Abdeckkappen Für Geze Türschließer

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Abdeckkappen für GEZE Türschließer Für die Obentürschließer TS 2000 und TS 4000 sind Abdeckkappen wie folgt lieferbar: • silberfarbig • dunkelbronze • weiß RAL 9016 • Messing poliert •...

  • Seite 9: Allgemeine Produktinformation Für Türschließer

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Produktinformation für Türschließer Gemäß der im „Produkthaftungsgesetz“ definierten Haftung des Herstellers (§4 Prod-HaftG) für seine Produkte sind die nachfolgenden Informationen über Türschließer für Drehflügeltüren zu beachten. Die Nichtbeachtung entbindet den Hersteller von seiner Haftungspflicht.

  • Seite 10: Geze Ts 1000 C

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 1000 C Gestängetürschließer für 1-flügelige Türen bis 950 mm Flügelbreite Der obenliegende Türschließer eignet sich für 1-flügelige Türen bis 950 mm Flügelbreite. Die Schließgeschwindigkeit und der hydraulische Endschlag sind einstellbar.
  • Seite 11 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 1000 C Schließer Schließkraft nach EN1154 2 / 3 Flügelbreite empfohlen bis 950 mm Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach Türschließer geprüft nach EN1154...
  • Seite 12 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Montage mit Montageplatte Schnitt = Montage mit Montageplatte Anschlagmaße Linkstür Anschlagmaße Rechtstür GEZE TS 1000 C - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 101771 weiß RAL 9016...

  • Seite 13: Geze Ts 1500

    4 nach EN 1154) für Türflügelbreiten bis 1100 mm. Der Türschließer ist optional mit Montageplatte erhältlich und eignet sich für rechte und linke Anschlagtüren ohne Umstellung. Sonderausführung: • GEZE TS 1500 mit Feststellgestänge mit einstellbarem Feststellwinkel zwischen 70°-150° Anwendungsbereich • Für Innentüren •...
  • Seite 14 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 1500 Schließer Schließkraft nach EN1154 3 / 4 Flügelbreite empfohlen bis 1100 mm Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach Türschließer geprüft nach EN1154...
  • Seite 15 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 1500 Ansicht Beispiel für die Montage des GEZE TS 1500 Direktmontage Schnitt = Direktmontage Anschlagmaße Linkstür Anschlagmaße Rechtstür Montage mit Montageplatte Schnitt = Montage mit Montageplatte Anschlagmaße Linkstür...
  • Seite 16 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 1500 - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 101792 GEZE TS 1500 Schließer weiß RAL 9016 101794 Größe EN 3/4 (ohne Gestänge) nach RAL 101875...

  • Seite 17: Geze Ts 2000 Nv

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 2000 NV Gestängetürschließer für 1-flügelige Türen bis 1100 mm Flügelbreite Der obenliegende Türschließer TS 2000 NV ist ohne Umstellung für rechte und linke Anschlagtüren mit Flügelbreiten bis 1100 mm und für den Einsatz am Feuer- und Rauchschutztüren zugelassen.
  • Seite 18 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 2000 NV Schließer GEZE TS 2000 NV BC Schließer Schließkraft nach EN1154 2 - 4 Flügelbreite empfohlen bis 1100 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 19 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 2000 NV/NV BC Ansicht Beispiel für die Montage des GEZE TS 2000 NV/NV BC Direktmontage ±1 ±0.2 ±0.2 ±1 ±1 ±0.2 ±0.2 ±1 ±0.2 ±0.2...
  • Seite 20 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 2000 NV/NV BC Ansicht Beispiel für die Montage des GEZE TS 2000 NV/NV BC Direktmontage ±0.2 ±0.2 ±0.2 ±1 ±1 ±0.2 ±0.2 ±1 ±1 ±0.2...
  • Seite 21 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 2000 NV - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 128885 GEZE TS 2000 NV Schließer weiß RAL 9016 128887 Größe EN 2-4 (ohne Gestänge) nach RAL...

  • Seite 22: Geze Ts 2000 V

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 2000 V Gestängetürschließer für 1-flügelige Türen bis 1250 mm Flügelbreite Der obenliegende Türschließer TS 2000 V ist für 1-flügelige Türen bis 1250 mm Flügelbreite verwendbar. Die Schließkraft ist variabel gemäß...
  • Seite 23 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 2000 V Schließer GEZE TS 2000 VBC Schließer Schließkraft nach EN1154 2 / 4 / 5 Flügelbreite empfohlen bis 1250 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 24 GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 2000 V/V BC Ansicht schwarz= Schließkraft Größe 2 gelb = Schließkraft Größe 4 blau = Schließkraft Größe 5 Beispiel für die Montage des GEZE TS 2000 V/V BC (Schließkraft EN 2/4/5) Direktmontage 45±0,2 222±1 222±1 45±0,2 135±0,2...
  • Seite 25 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 2000 V - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 103386 GEZE TS 2000 V Schließer weiß RAL 9016 103388 Größe EN 2/4/5 (ohne Gestänge) nach RAL...
  • Seite 26 Sonderausführungen: • GEZE TS 4000 mit Feststellgestänge Feststellwinkel bis 150° (Verwendung an Feuer- und Rauchschutztüren nicht zulässig) • GEZE TS 4000 S mit von vorn einstellbarer Schließverzögerung bis 30 Sek. (Schließverzögerung bei Kopfmontage auf Bandgegenseite nicht wirksam) Anwendungsbereich • Für Anschlagtüren, Flügelbreite bis 1400 mm •...
  • Seite 27 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 Schließer GEZE TS 4000 S Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach...
  • Seite 28 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 Ansicht Beispiel für die Montage des GEZE TS 4000 1-6, TS 4000 S Direktmontage 222±1 45±0,2 45±0,2 222±1 130±1 135±0,2 135±0,2 130±1 160±0,2 160±0,2...
  • Seite 29 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 Ansicht Beispiel für die Montage des GEZE TS 4000 1-6, TS 4000 S Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür Montage mit Montageplatte 160±0,2...
  • Seite 30 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 102789 GEZE TS 4000 Schließer weiß RAL 9016 102791 Größe EN 1-6 mit Öffnungsdämpfung (ohne Gestänge) nach RAL...
  • Seite 31 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Bezeichnung Ausführung Id.Nr. Montagematerial 10 mm verzinkt 103548 10 mm schwarz 103677 15 mm verzinkt 103549 Achsverlängerung für TS 4000/ TS 2000 Kronenverzahnung 15 mm schwarz...

  • Seite 32: Geze Ts 4000 Größe

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 Größe 5-7 Gestängetürschließer für 1-flügelige Türen bis 1600 mm Flügelbreite Der obenliegende Türschließer TS 4000 ist ohne Umstellung für rechte und linke Anschlagtüren mit Flügelbreiten bis 1600 mm und für die Montage an Feuer- und Rauchschutztüren zugelassen.
  • Seite 33 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 Schließer Schließkraft nach EN1154 5 - 7 Flügelbreite empfohlen bis 1600 mm Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach Türschließer geprüft nach EN1154...
  • Seite 34 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 Gr. 5-7 Ansicht Beispiel für die Montage des GEZE TS 4000 5-7 Direktmontage 222±1 45±0,2 45±0,2 222±1 130±1 135±0,2 135±0,2 130±1 160±0,2 160±0,2 Schnitt = Direktmontage Anschlagmaße Linkstür...
  • Seite 35 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 Gr. 5-7 Ansicht Beispiel für die Montage des GEZE TS 4000 5-7 Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür Montage mit Montageplatte 160±0,2...
  • Seite 36 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 Größe 5-7 - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 Schließer silberfarbig 102837 Größe EN 5-7 mit Öffnungsdämpfung (ohne Gestänge) nach RAL 102838 silberfarbig 102454 Gestänge TS 4000/2000...

  • Seite 37: Geze Ts 4000 E

    Größenanzeige sowie die thermostabilisierte Schließgeschwindigkeit sind bequem von vorn einstellbar, die Endschlageinstellung erfolgt über das Gestänge. Sonderausführung: • GEZE TS 4000 E / Kopfmontage Bandgegenseite 24 V DC Anwendungsbereich • Für Anschlagtüren, Flügelbreite bis 1400 mm • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar •...
  • Seite 38 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 E Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R Versorgungsspannung...
  • Seite 39 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 E Ansicht max. 95 Beispiel für die Montage des GEZE TS 4000 E Direktmontage ±0.2 ±0.2 85.5 85.5 ±0.2 ±0.2 ±0.2 ±0.2 Schnitt = Direktmontage Anschlagmaße Linkstür...
  • Seite 40 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 E Ansicht Beispiel für die Montage des GEZE TS 4000 E Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür Montage mit Montageplatte 160±0,2 142±1...
  • Seite 41 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 E - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 E Schließer silberfarbig 105211 Größe EN 1-6, Türblattmontage Bandseite, mit elektrischer Feststellung und nach RAL 105212 Anschlusskasten (ohne Gestänge)

  • Seite 42: Geze Ts 4000 R

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 R Gestängetürschließer für 1-flügelige Türen bis 1400 mm Flügelbreite mit elektrischer Feststellung und Rauchschalterzentrale Der obenliegende Türschließer TS 4000 R mit stufenloser elektrischer Feststellung nach EN 1155 von 80° bis 175° und einer im Schlie- ßergehäuse integrierten Rauchschalterzentrale ist für rechte und linke Anschlagtüren bis 1400 mm Flügelbreite und für die Montage...
  • Seite 43 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 R KM BG Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 44 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 R Ansicht Beispiel für die Montage des GEZE TS 4000 R Direktmontage ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±1 ±0.2 Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür...
  • Seite 45 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 R - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 R KM BG Schließer silberfarbig 105241 Größe EN 1-6, Kopfmontage Bandgegenseite, mit elektrischer Feststellung nach RAL 105242 und integrierter Rauchschalterzentrale (ohne Gestänge)

  • Seite 46: Geze Ts 4000 Efs

    Rauchschutztüren zugelassen. Die Schließkraft Größe 1-6 nach EN 1154, mit optischer Größenanzeige sowie die thermostabilisierte Schließgeschwindigkeit sind bequem von vorn einstellbar, die Endschlageinstellung erfolgt über das Gestänge. Sonderausführung: • GEZE TS 4000 EFS / Kopfmontage Bandgegenseite 24 V DC Anwendungsbereich • Für Anschlagtüren, Flügelbreite bis 1400 mm •...
  • Seite 47 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 EFS Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R Versorgungsspannung...
  • Seite 48 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 EFS Ansicht max. 95 Beispiel für die Montage des GEZE TS 4000 EFS Direktmontage ±0.2 ±0.2 85.5 85.5 ±0.2 ±0.2 ±0.2 ±0.2 Schnitt = Direktmontage Anschlagmaße Linkstür...
  • Seite 49 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 EFS Ansicht Beispiel für die Montage des GEZE TS 4000 EFS Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür Montage mit Montageplatte 160±0,2 142±1...
  • Seite 50 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 EFS - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 EFS Schließer silberfarbig 105211 Größe EN 1-6, Türblattmontage Bandseite, mit elektrischer Feststellung nach RAL 105212 für Freilauffunktion und Anschlusskasten (ohne Freilaufgestänge)

  • Seite 51: Geze Ts 4000 Rfs

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 RFS Gestängetürschließer für 1-flügelige Türen bis 1400 mm Flügelbreite mit elektrischer Freilauffunktion und Rauchschalterzentrale Der obenliegende Türschließer TS 4000 RFS für 1-flügelige Türen ist mit der „Freeswing“- bzw. Freilauffunktion ausgestattet. Ein Begehen der Tür mit geringem Kraftaufwand in Öffnungs- oder Schließrichtung ist möglich, z.B.
  • Seite 52 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 RFS KM BG Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 53 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 RFS Anzeige Beispiel für die Montage des GEZE TS 4000 RFS Direktmontage ±0.2 ±0.2 ±0.2 ±0.2 ±0.2 ±1 ±0.2 Schnitt = Direktmontage Anschlagmaße Rechtstür Anschlagmaße Linkstür...
  • Seite 54 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 RFS - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 RFS KM BG Schließer silberfarbig 105241 Größe EN 1-6, Kopfmontage Bandgegenseite, mit elektrischer Feststellung für...

  • Seite 55: Geze Ts 4000 Is

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 IS Gestängetürschließersystem für 2-flügelige Türen bis 2800 mm Bandabstand mit integrierter Schließfolgeregelung Das obenliegende Türschließersystem TS 4000 IS mit integrierter hydraulischer Schließfolgeregelung ist für die Montage an Feuer- und Rauchschutztüren zugelassen.
  • Seite 56 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 IS Schließer GEZE TS 4000 Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach...
  • Seite 57 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 IS Ansicht 55-100 Gangflügel (TS 4000 IS) Standflügel (TS 4000) Beispiel für die Montage des GEZE TS 4000 IS Direktmontage ±0,2 ±0,2 ±0,2 ±0,2...
  • Seite 58 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 IS Ansicht TS 4000 IS TS 4000 Gangflügel Standflügel Beispiel für die Montage des GEZE TS 4000 IS Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtsflügel = Gangflügel, Linksflügel = Standflügel...
  • Seite 59 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 IS - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 102798 GEZE TS 4000 IS Schließer Größe EN 1-6 mit integrierter Schließfolgeregelung weiß RAL 9016 102801 (ohne Auslösemechanik und Gestänge)

  • Seite 60: Geze Ts 4000 E-Is

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 E-IS Gestängetürschließersystem für 2-flügelige Türen bis 2800 mm Bandabstand mit integrierter Schließfolgeregelung und elektrischer Feststellung Das obenliegende Türschließersystem TS 4000 E-IS (24 V DC) mit integrierter hydraulischer Schließfolgeregelung und elektri- scher Feststellung ist für die Montage an Feuer- und Rauchschutztüren zugelassen.
  • Seite 61 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 E-IS Schließer GEZE TS 4000 E Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 62 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 E-IS Ansicht 55-100 Gangflügel (TS 4000 E-IS) Standflügel (TS 4000 E) max.70 max.70 Beispiel für die Montage des GEZE TS 4000 E-IS Direktmontage ±0,2...
  • Seite 63 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 E-IS Ansicht TS 4000 E-IS TS 4000 E Gangflügel Standflügel Beispiel für die Montage des GEZE TS 4000 E-IS Direktmontage Schnitt = Direktmontage Anschlagmaße Rechtstür...
  • Seite 64 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 E-IS - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 E Schließer silberfarbig 105211 Größe EN 1-6, Türblattmontage Bandseite, mit elektrischer Feststellung nach RAL 105212 und Anschlusskasten (ohne Gestänge)
  • Seite 65 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Bezeichnung Ausführung Id.Nr. Zubehör Nr.1 Bandabstand 1200-1500 mm 058306 Nr.2 Bandabstand 1500-1800 mm 058307 Nr.3 Bandabstand 1800-2100 mm 058308 Auslösemechanik Schließfolgeregelung für TS 4000 IS / E-IS/ R-IS Nr.4 Bandabstand 2100-2400 mm...

  • Seite 66: Geze Ts 4000 R-Is

    Sonderausführung: • GEZE Türschließer TS 4000 R-IS Zweitgerät Zweitgerät wie TS 4000 R-IS ohne Rauchschalter und Netzteil zum direkten Anschluss an GEZE TS 4000 R-IS, dadurch einheitliche Optik. Das Produkt ist nach den Normen EN 1154 und EN 1155 geprüft.
  • Seite 67 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 R-IS KM BG GEZE TS 4000 R-IS KM BG Schließer Zweitgerät Schließer Schließkraft nach EN1154 1 - 6 Flügelbreite empfohlen bis 1400 mm Gleiche Ausführung DIN-L und DIN-R...
  • Seite 68 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Kopfmontage/Bandgegenseite TS 4000 R-IS Ansicht Standflügel (TS 4000 R-IS Zweitgerät) Gangflügel (TS 4000 R-IS) Beispiel für die Montage des GEZE TS 4000 R-IS Direktmontage ±0.2 ±0.2 ±0.2...
  • Seite 69 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 R-IS - Bestellinformation Bezeichnung Ausführung Id.Nr. GEZE TS 4000 R-IS KM BG Schließer silberfarbig 105244 Größe EN 1-6, Kopfmontage Bandgegenseite, mit integrierter Schließfolgeregelung, elektrischer Feststellung und Rauchschalterzentrale...

  • Seite 70: Geze Ts 4000 Tandem

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 Tandem Gestängetürschließer für 1-flügelige Türen/Tore mit einer Flügelbreite > 1600 mm bzw. mit sehr hohem Gewicht Kombination eines TS 4000 EN 5-7 und eines TS 4000 EN 1-6 auf einer Adapterplatte mit gemeinsamer Achse. Schließkraft > EN 7, zur Anwendung bei sehr großen und schweren Türen bzw.
  • Seite 71 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Technische Daten Schließer Produktmerkmale GEZE TS 4000 Tandem Komplettverpackung Gleiche Ausführung DIN-L und DIN-R Produkt geprüft nach Türschließer geprüft nach EN1154 Eignung Brandschutztüren Montageplatte mit Bohrbild nach EN1154 Beiblatt Länge...
  • Seite 72 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Türblattmontage/Bandseite TS 4000 Tandem Ansicht Beispiel für die Montage des GEZE TS 4000 Tandem Direktmontage ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 ±0,2 Schnitt = Direktmontage Anschlagmaße Linkstür Anschlagmaße Rechtstür...
  • Seite 73 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE TS 4000 Tandem - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 102841 GEZE TS 4000 Tandem Komplettverpackung mit Öffnungsdämpfung, mit normalem Gestänge nach RAL 116186 silberfarbig 102431 Gestänge TS 4000/2000...

  • Seite 74: Geze Rauchschalterzentrale Rsz 6 / Rsz 6 Ecwire

    Rauchschalter und Energieversorgung für alle GEZE Feststellvorrichtungen Die GEZE Rauchschalterzentrale RSZ 6 im typischen GEZE Design hat eine Bauhöhe von 30 mm. Sie wird an das 230 V-Stromnetz angeschlossen und versorgt die angeschlossenen Feststellvorrichtungen zuverlässig mit 24 V DC Spannung (max. 200 mA).
  • Seite 75 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 GEZE Rauchschalterzentrale RSZ 6 - Bestellinformation Bezeichnung Ausführung Id.Nr. silberfarbig 099851 weiß RAL 9016 099858 GEZE Rauchschalterzentrale RSZ 6 Rauchschalter und Energieversorgung für alle GEZE Feststellvorrichtungen Edelstahl ähnlich...

  • Seite 76: Referenzen

    Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Referenzen Mövenpick Hotel, Stuttgart Flughafen, Deutschland (Foto: Nikolas Grünwald) Sporthalle, Zadar, Kroatien (Foto: Robert Les) GEZE TÜRTECHNIK...
  • Seite 77 Obenliegende Türschließer mit Gestänge GEZE TS 1500 / TS 2000 / SYSTEM TS 4000 Sporthalle, Zadar, Kroatien (Foto: Robert Les) Sparkasse, Ulm, Deutschland (Foto: Nikolas Grünwald) Obenliegende Türschließer mit Gestänge...
  • Seite 78 Innovative Systemlösungen EINSATZMÖGLICHKEITEN DER GEZE PRODUKTE Weitere Produktinformationen sind im jeweiligen Prospekt zu finden, siehe ID Nummern. Türtechnik Obenliegende Türschließer ID 091586, ID 091587 Feststellanlagen ID 091586, ID 091587 Integrierte Türschließer ID 091592 Bodentürschließer und Ganzglasbeschläge ID 091590 Schiebebeschlagsysteme und Linearführungen ID 123180, ID 004477 Automatische Türsysteme...
  • Seite 79 Türen und Fenster im Gefahrenfall koordiniert schließen. Gebäudesysteme Mit dem Gebäudesystem können Systemlösungen der Tür-, Fenster- und Sicherheitstechnik von GEZE in die Ge- bäudesicherheit und -kontrolle integriert werden. Als zen- trales Steuerungs- und Visualisierungssystem überwacht es unterschiedliche Automatisierungskomponenten in der Gebäudetechnik und bietet Sicherheit durch vielfältige...
  • Seite 80 GEZE Italia S.r.l Geze South Africa (Pty) Ltd. Shuangchenzhong Road 71226 Leonberg Parkring 17 Sede di Vimercate GEZE, Building 3, 1019 Morkels Close 85748 Garching bei München Beichen Economic Development Via Fiorbellina 20 Midrand 1685 Germany Tel. +49 1802 923392...
