Elektrischer Anschluss

Einstellung Dauerentriegelt

Wird der Kontakt zwischen den Klemmen X6.5 und X6.2 geschlossen (Dauerkontakt), läuft das Motorschloss in
der Betriebsart Dauerentriegelt. Wird der Kontakt geöffnet, läuft das Schloss – je nach Voreinstellung – im Tag-
oder Nachtbetrieb (Kontakt zwischen den Klemmen X6.2 und X6.4. geschlossen oder offen).
5. 1 .2 Klemmenbelegung für Anschlusskabel Schloss IQ lock EL an MST 210, Klemmleiste X1
Klemmen MST 210
X1.27
X1.28
X1.2
X1.31
X1.32
X1.33
X1.34
X1.35
X1.36
X1.37
X1.38
X1.39
Stecker IQ lock EL
14
Kabelfarbe
Kabel schwarz
Kabel rot
Kabel blau
Kabel rosa
Kabel grau
Kabel gelb
Kabel grün
Kabel braun
Kabel weiß
Kabel violett
Kabel rot/blau
Kabel grau/rosa
6 12
6 12
1
7
1 7
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
Stecker IQ lock EL Bezeichnung/Funktion
PIN 1
Motor
PIN 2 Motor +
PIN 3 +24 V
PIN 4 Grundstellung (Nachtbetrieb)
PIN 5 Tagesbetrieb
PIN 6 Freigabe
PIN 7 Drücker
PIN 8 Hilfsfalle NO
PIN 9 verriegelt
PIN 10 verriegelt
PIN 11 Kabelüberwachung o. Zylinderkontakt
über Schalter wählbar
PIN 12 Sabotage o. Zylinderkontakt über Schalter
wählbar

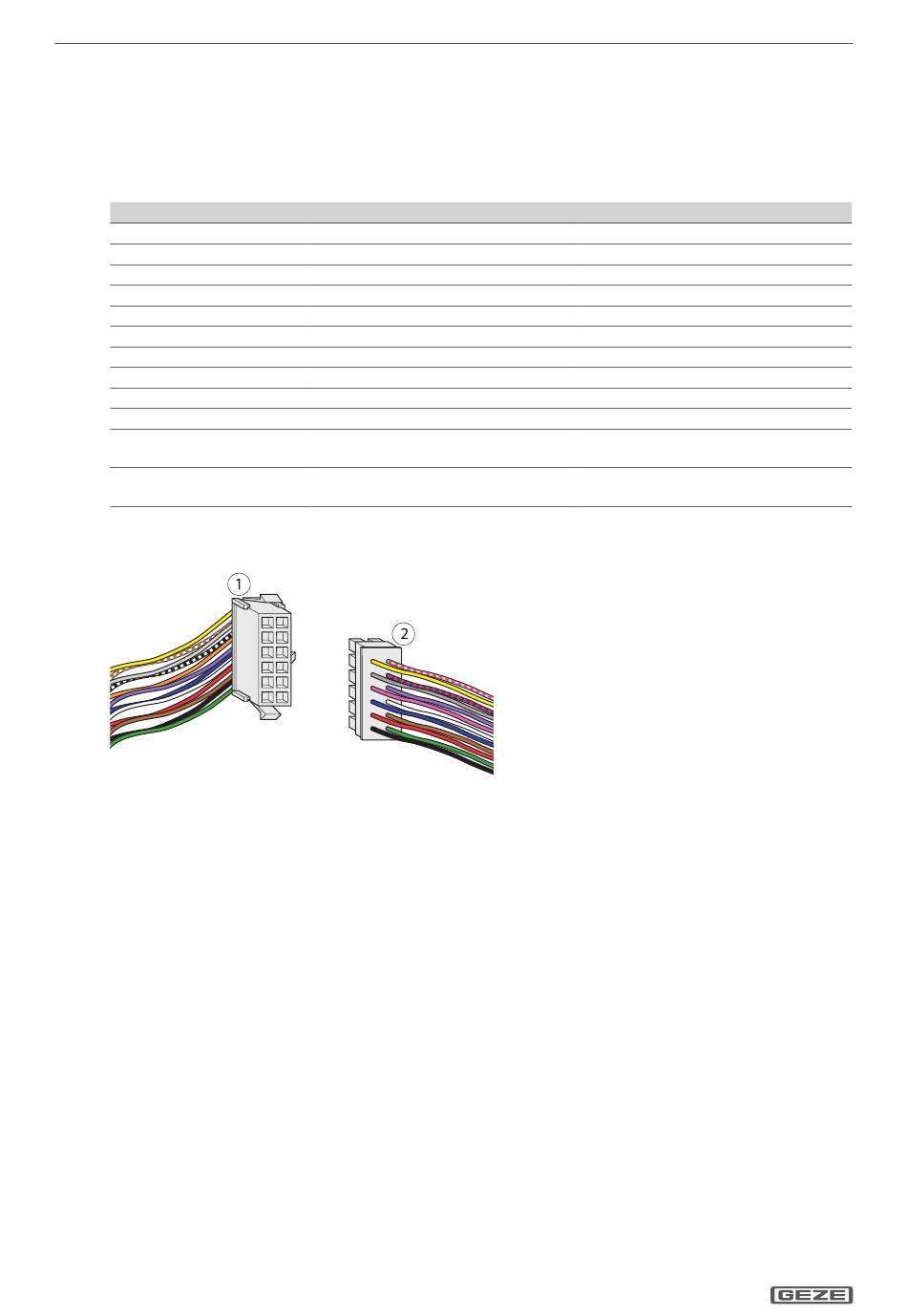

PIN Stecker IQ lock EL /
IQ lock EL DL (1)
1 schwarz
2 rot
3 blau
4 orange
5 grau
6 gelb
7 grün
8 braun
9 weiß
10 violett
11 weiß/schwarz
12 weiß/braun
–
Stecker Anschlusskabel (2)
schwarz
rot
blau
rosa
grau
gelb
grün
braun
weiß
violett
rot/blau
grau/rosa
