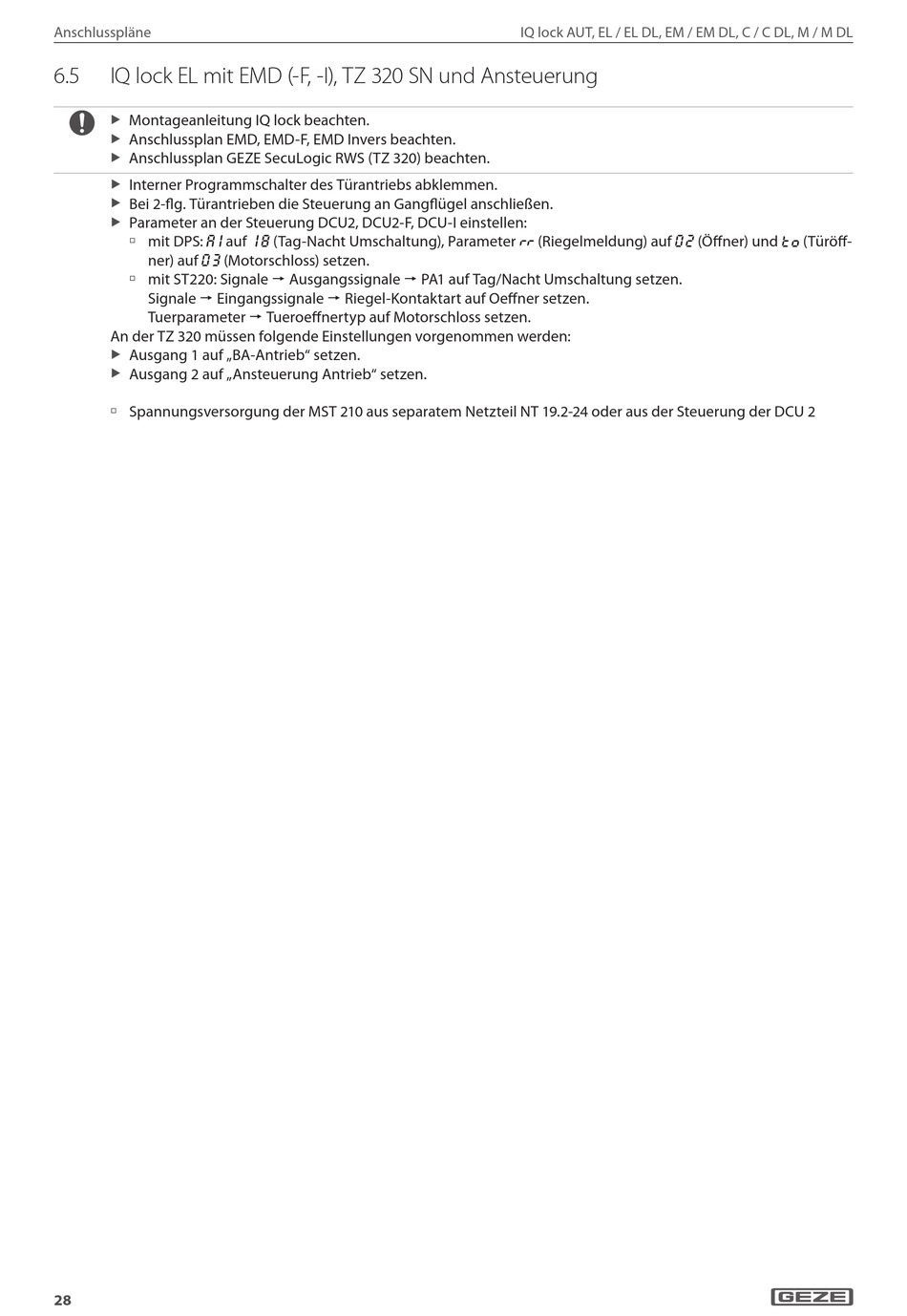

6.5
IQ lock EL mit EMD (-F, -I), TZ 320 SN und Ansteuerung
Montageanleitung IQ lock beachten.
X
Anschlussplan EMD, EMD-F, EMD Invers beachten.
X
Anschlussplan GEZE SecuLogic RWS (TZ 320) beachten.
X
Interner Programmschalter des Türantriebs abklemmen.
X
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
X
Parameter an der Steuerung DCU2, DCU2-F, DCU-I einstellen:
X
à mit DPS:
a1
ner) auf
(Motorschloss) setzen.
0 3
à mit ST220: Signale Ž Ausgangssignale Ž PA1 auf Tag/Nacht Umschaltung setzen.
Signale Ž Eingangssignale Ž Riegel-Kontaktart auf Oeffner setzen.
Tuerparameter Ž Tueroeffnertyp auf Motorschloss setzen.
An der TZ 320 müssen folgende Einstellungen vorgenommen werden:
Ausgang 1 auf „BA-Antrieb" setzen.
X
Ausgang 2 auf „Ansteuerung Antrieb" setzen.
X
à Spannungsversorgung der MST 210 aus separatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU 2
28
auf
(Tag-Nacht Umschaltung), Parameter
1 8
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
(Riegelmeldung) auf
®®
0 2
(Öffner) und
(Türöff-
TO
