6.4 Auslöser positionieren
X
Befestigungsschrauben des Auslösers ca. 1/2 Umdrehung lösen (1.).
X
Gleithebel mit Standflügelgleitstein verbinden (2.) (Anzugsmoment: 5 Nm).
X
Schließzeitventil „1" am Boxer Standflügel öffnen (3.).
X
Standflügel schließen (Auslöser wird positioniert) (4.).
VORSICHT
Beim Schließen darauf achten, dass das Drahtseil nicht in den Türspalt eingeklemmt wird
X
Standflügel wieder öffnen (5.).
X
Standflügel offen halten (6.).
X
Befestigungsschrauben des Auslösers anziehen (7.) (Anzugsmoment: 0,4 Nm).
6.5 Drahtseil mit Auslöser verbinden
X
Drahtseil in Trichter einführen und an der Umlenkrolle herausziehen (1.).
X
Auslöseschieber einrasten (2.).
X
Klemmschraube lösen (3.).
X
Drahtseil durch das Klemmteil schieben (4.).
X
Drahtseil straffen (5.).
X
Klemmschraube festziehen (6.).
X
Überstehendes Drahtseil auf 50 mm kürzen (7.).
X
Endkappe auf Standflügelgleitschiene aufklipsen (8.).
DE 6
2,5
ISM Boxer

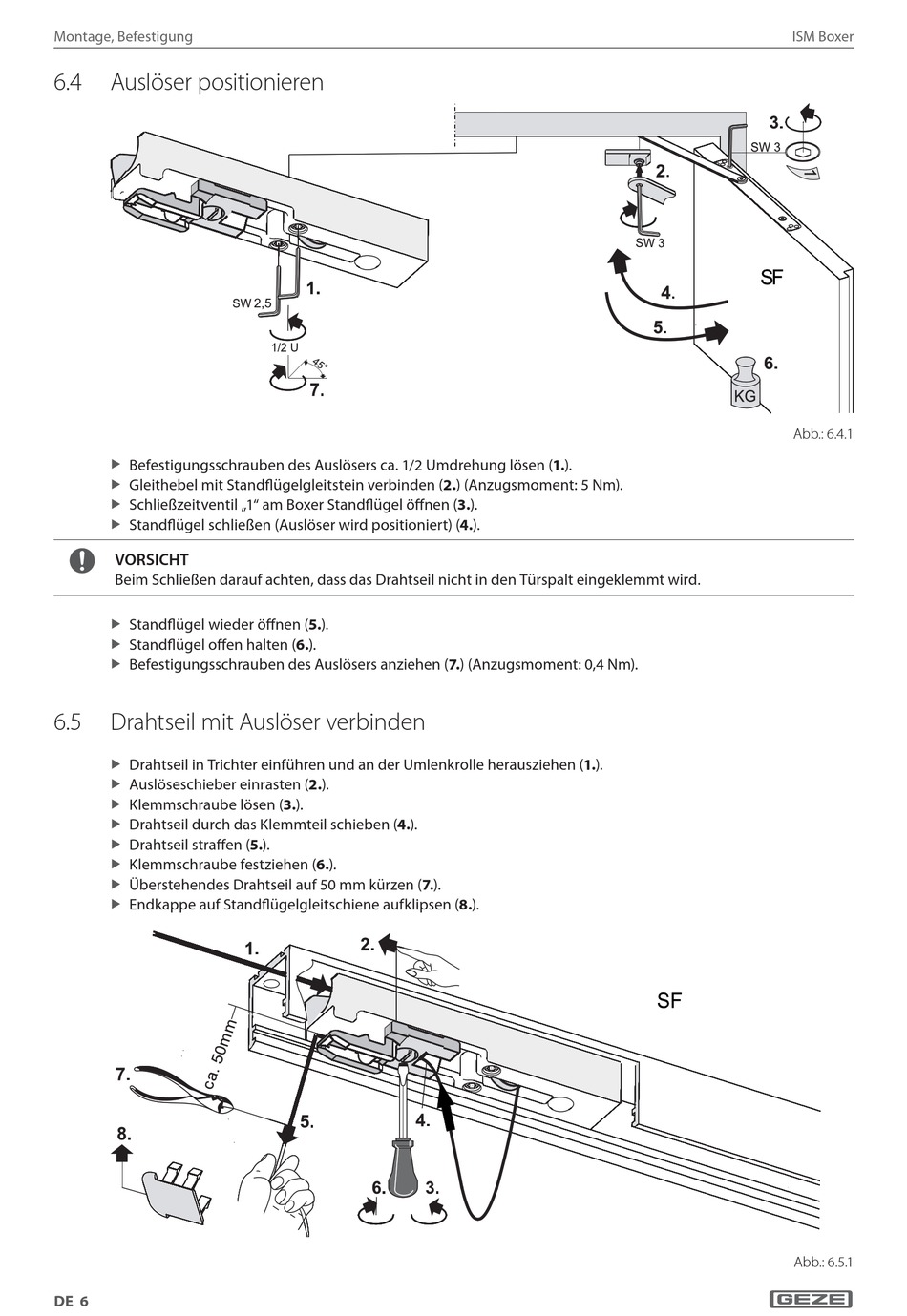

Abb.: 6.4.1
.
