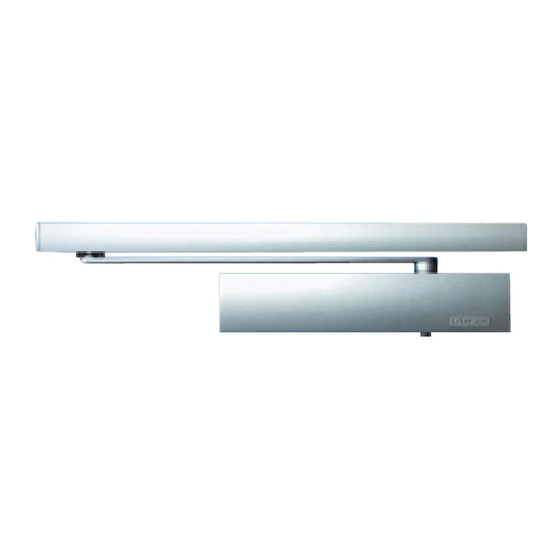

GEZE TS 5000 E Montageanleitung
Gleitschiene mit elektrischer
feststellung
Vorschau ausblenden
Andere Handbücher für TS 5000 E:
- Montageanleitung (21 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für GEZE TS 5000 E
Inhaltszusammenfassung für GEZE TS 5000 E
- Seite 1 GEZE Montageanleitung Installation instructions TS 5000 E Instruction de montage Gleitschiene mit elektrischer Feststellung Guide rail with electrical hold- open device Bras à coulisse avec arrêt électrique...
-
Seite 2: Produktbeschreibung
Zu diesem Dokument TS 5000 E Zu diesem Dokument Diese Anleitung beschreibt die Montage und den Anschluss sowie die Inbetriebnahme der GEZE TS 5000 E Gleit- schiene. Produktbeschreibung Diese Gleitschiene ist für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen. Die Anlage enthält eine elektrische Feststellung für den Türflügel. - Seite 3 TS 5000 E Lieferumfang Lieferumfang EN 1155 3 8 6/3 1 1 4 0672-CPD-0110 Abb.: 5.1 Gleitschiene Blende Gleithebel Elektrische-Feststellung Gleitstein Schrauben, Anschlagschablone und Endkappe Zubehörbeutel (ohne Abbildung) Montage, Befestigung 6. 1 Bohrbild TS 5000 mit E-Gleitschiene für Direktbefestigung oder Befestigung mit Montageplatte.
- Seite 4 Zusätzliche Bohrung Ø 15mm (A) für Stromzuführung 24V DC anbringen. Für den Fall, dass dieses Produkt in einer Feststellanlage zum Einsatz kommt beachten Sie bitte auch das Doku- ment „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“. Gleitschiene und Endkappen montieren Abb.: 6.2.1...
- Seite 5 TS 5000 E Montage, Befestigung 24 V Anschluss Kabel 24V an Lüsterklemme anklemmen. Elektrische Feststellung ist bestromt. Rot = ”+” (Klemme 1) Weiß = ”-” (Klemme 2) Abb.: 6.4.1 Einstellen der elektrischen Feststellung 1.). Türflügel auf den gewünschten Feststellwinkel öffnen und festsetzen ( 2.).
-
Seite 6: Blende Montieren
Eine regelmäßige Wartung ist erforderlich. Für weitere Informationen beachten Sie bitte das Dokument „Anlei- tung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“. Technische Daten Technische Daten siehe Dokument „Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung der GEZE Feststellanlage FA GC“. DE 6... - Seite 7 Notizen/Notes TS 5000 E...
