IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
5. 1 .3 Tiefpassfilter (TPF)
Neu ab Ende 2013.
Der Tiefpassfilter (TPF) sorgt für eine verbesserte Ansteuerung des Motorschlosses IQ lock EL / IQ lock EL DL.
Hierzu wird das Motoransteuerungskabel (Leitungen rot und schwarz) nicht direkt an die Motorschlosssteuerung
MST 210 angeschlossen, sondern mit der Klemme X12 der Zusatzplatine TPF verbunden.
Der TPF ist optimiert auf die neue Motorgetriebeeinheit im Schloss sowie auf die neue Software (siehe Kapitel
5.1.4 und Kapitel 5.1.5). Der TPF kann unter Berücksichtigung der im Kapitel 5.1.6 aufgeführten Bedingungen auch
bei Schlössern älterer Bauart angeschlossen werden.

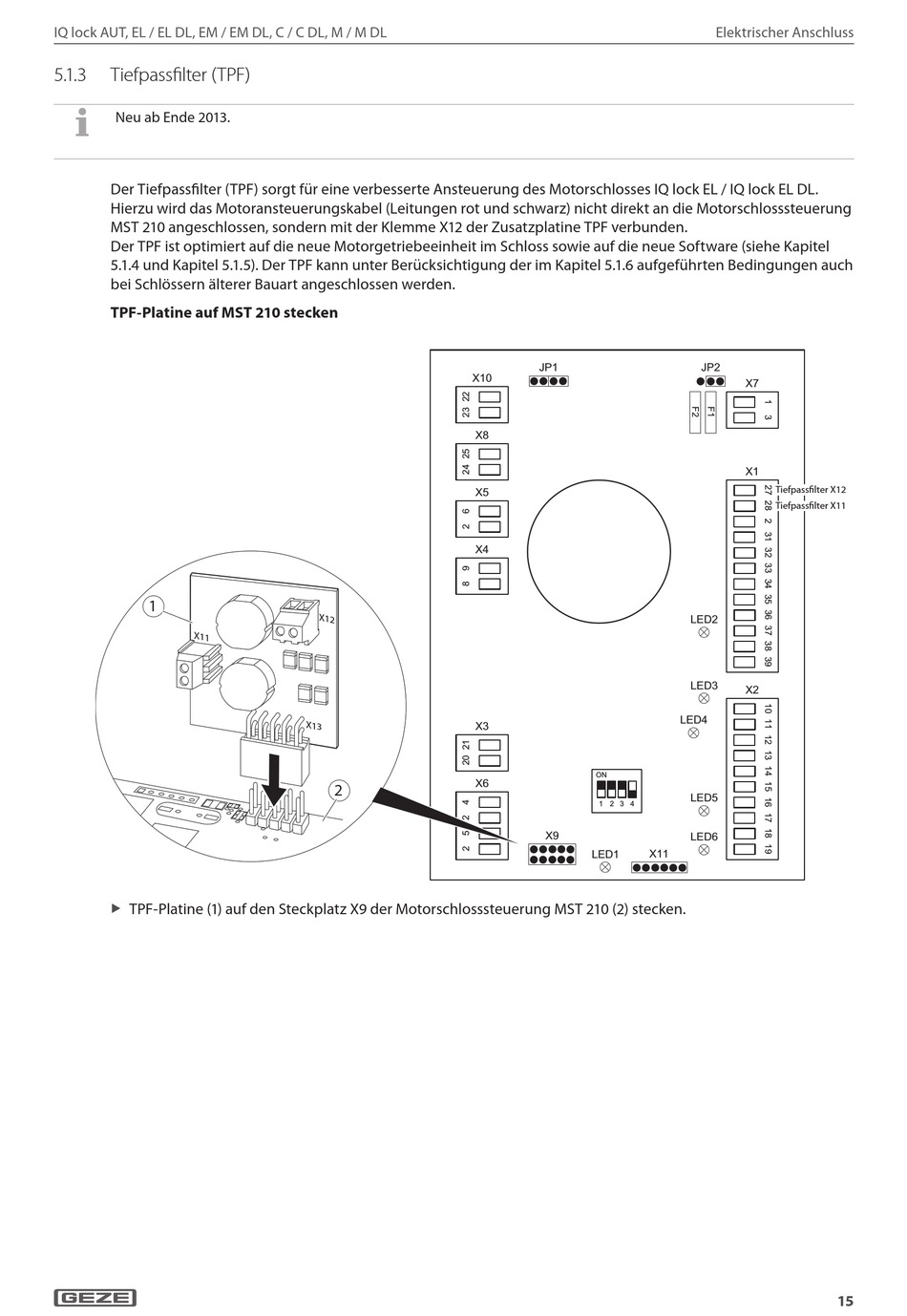

TPF-Platine auf MST 210 stecken
1
X 1 1
TPF-Platine (1) auf den Steckplatz X9 der Motorschlosssteuerung MST 210 (2) stecken.
X
X10
X8
X5
X4
X 1 2
X 1 3 X3
X6
2
JP1
JP2
LED2
LED3
LED4
ON
LED5
1 2 3 4
X9
LED6
X11
LED1
Elektrischer Anschluss
X7
X1
Tiefpass lter X12
Tiefpass lter X11
X2
