Anschlusspläne

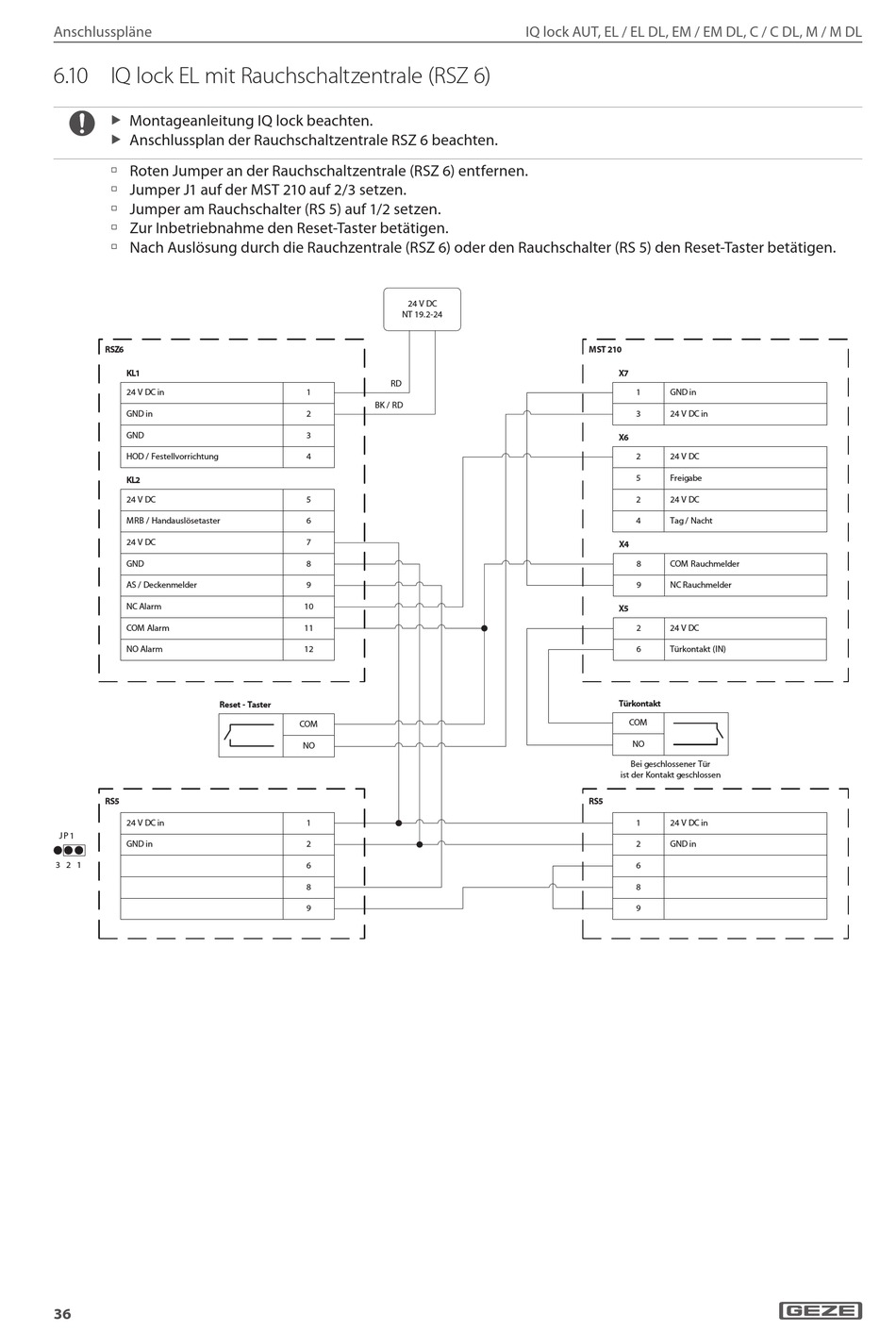

6. 1 0 IQ lock EL mit Rauchschaltzentrale (RSZ 6)

Montageanleitung IQ lock beachten.
X
Anschlussplan der Rauchschaltzentrale RSZ 6 beachten.
X
à Roten Jumper an der Rauchschaltzentrale (RSZ 6) entfernen.
à Jumper J1 auf der MST 210 auf 2/3 setzen.
à Jumper am Rauchschalter (RS 5) auf 1/2 setzen.
à Zur Inbetriebnahme den Reset-Taster betätigen.
à Nach Auslösung durch die Rauchzentrale (RSZ 6) oder den Rauchschalter (RS 5) den Reset-Taster betätigen.
RSZ6
KL1
24 V DC in
GND in
GND
HOD / Festellvorrichtung
KL2
24 V DC
MRB / Handauslösetaster
24 V DC
GND
AS / Deckenmelder
NC Alarm
COM Alarm
NO Alarm
Reset - Taster
RS5
24 V DC in
J P 1
GND in
3 2 1
36
24 V DC
NT 19.2-24
RD
1
BK / RD
2
3
4
5
6
7
8
9
10
11
12
COM
NO
1
2
6
8
9
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
MST 210
X7
1 GND in
3 24 V DC in
X6
2 24 V DC
5 Freigabe
2 24 V DC
4 Tag / Nacht
X4
8 COM Rauchmelder
9 NC Rauchmelder
X5
2 24 V DC
6 Türkontakt (IN)
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
RS5
1 24 V DC in
2 GND in
6
8
9
J P 1
J P 1
1 2 3
