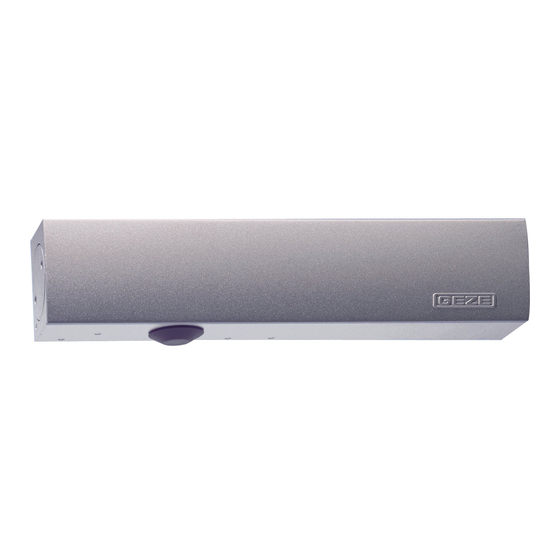

GEZE TS 4000 Anweisungen Zur Einstellung

Schieber entfernen / remove slide plate
X
1
2
GEZE TS 5000
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag / latching action
4 Öffnungsdämpfung / back check
5 Schließverzögerung (nur bei TS 5000 S) /
delayed closing action (only for TS 5000 S)
GEZE TS 4000
1 Türschließergröße / closer size
2 Schließgeschwindigkeit / closing speed
3 Endschlag (nur bei TS 4000 S) /
latching action (only for TS 4000 S)
4 Öffnungsdämpfung / back check
5 Schließverzögerung (nur bei TS 4000 S) /
delayed closing action (only for TS 4000 S)
Schieber aufklipsen / clip on slide plate
X
2
GEZE Türschließer
GEZE door closer
TS 5000, TS 4000,
TS 3000 V, TS 2000 V,
TS 2000 NV, TS 1500
einstellen
X
1
Anzeige Türschließergröße
closer size
2
3
4
5
6
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
Anzeige Türschließergröße
closer size
1
2
3
4
5
6
Leichtgängige Tür muß vom Schließer
vollständig geschlossen werden!
Smooth-moving door must be completely closed
by the closer!
Einstellung Endschlag
latching action setting
DE Einstellempfehlungen
GB Recommended settings
/ adjust
PH2
Flügelbreite [mm]
leaf width [mm]
bis 850 / till 850
850 - 950
950 - 1100
1100 - 1250
1250 - 1400
Flügelbreite [mm]
leaf width [mm]
bis 750 / till 750
750 - 850
850 - 950
950 - 1100
1100 - 1250
1250 - 1400
mit Endschlag ohne Endschlag
with latching action without latching action
79988-02
Sec
Sec
