Anschlusspläne

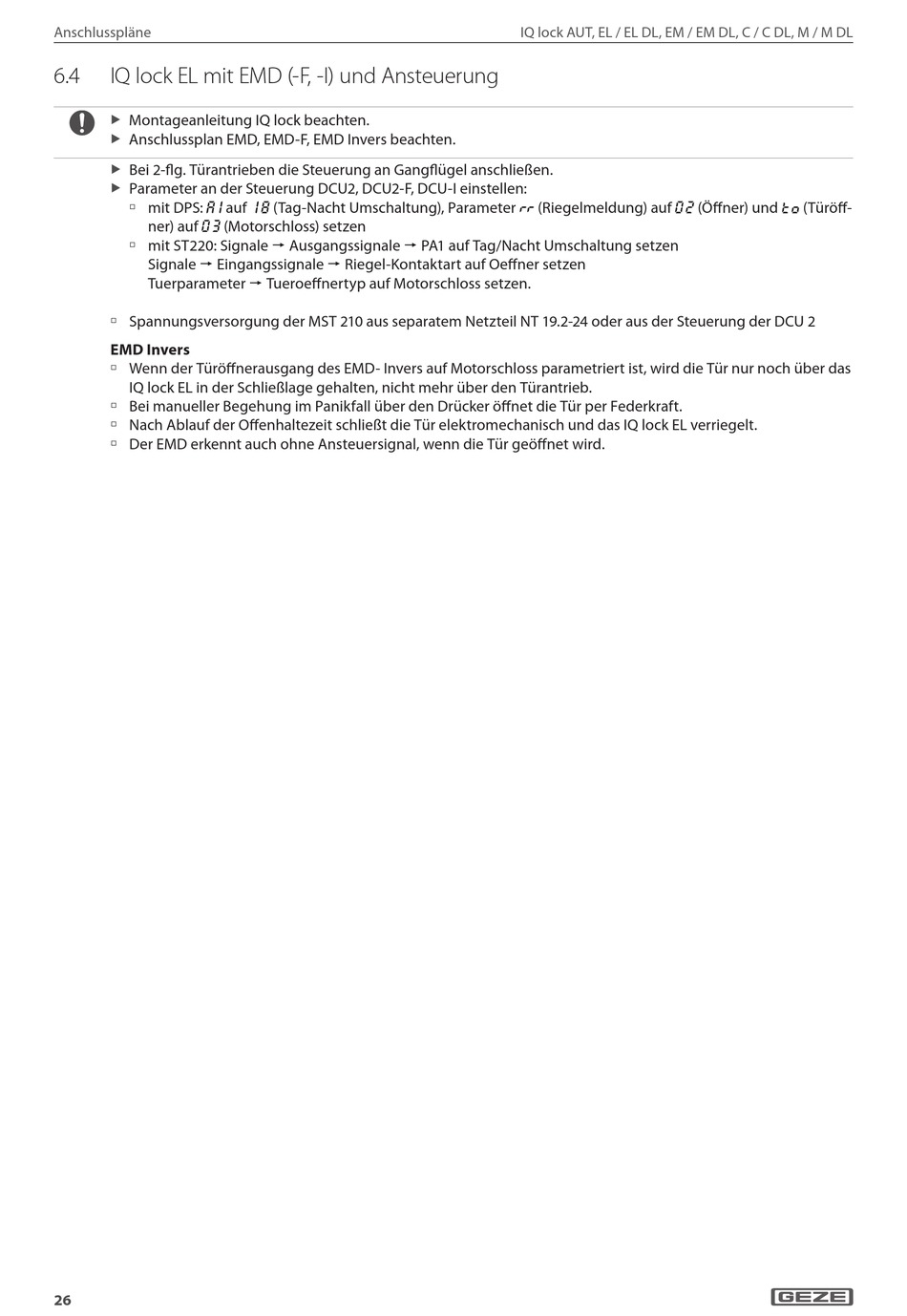

6.4
IQ lock EL mit EMD (-F, -I) und Ansteuerung
Montageanleitung IQ lock beachten.
X
Anschlussplan EMD, EMD-F, EMD Invers beachten.
X
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
X
Parameter an der Steuerung DCU2, DCU2-F, DCU-I einstellen:
X
à mit DPS:
a1
ner) auf
(Motorschloss) setzen
0 3
à mit ST220: Signale Ž Ausgangssignale Ž PA1 auf Tag/Nacht Umschaltung setzen
Signale Ž Eingangssignale Ž Riegel-Kontaktart auf Oeffner setzen
Tuerparameter Ž Tueroeffnertyp auf Motorschloss setzen.
à Spannungsversorgung der MST 210 aus separatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU 2
EMD Invers
à Wenn der Türöffnerausgang des EMD- Invers auf Motorschloss parametriert ist, wird die Tür nur noch über das
IQ lock EL in der Schließlage gehalten, nicht mehr über den Türantrieb.
à Bei manueller Begehung im Panikfall über den Drücker öffnet die Tür per Federkraft.
à Nach Ablauf der Offenhaltezeit schließt die Tür elektromechanisch und das IQ lock EL verriegelt.
à Der EMD erkennt auch ohne Ansteuersignal, wenn die Tür geöffnet wird.
26
auf
(Tag-Nacht Umschaltung), Parameter
1 8
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
(Riegelmeldung) auf
®®
0 2
(Öffner) und
(Türöff-
TO
