Elektrischer Anschluss

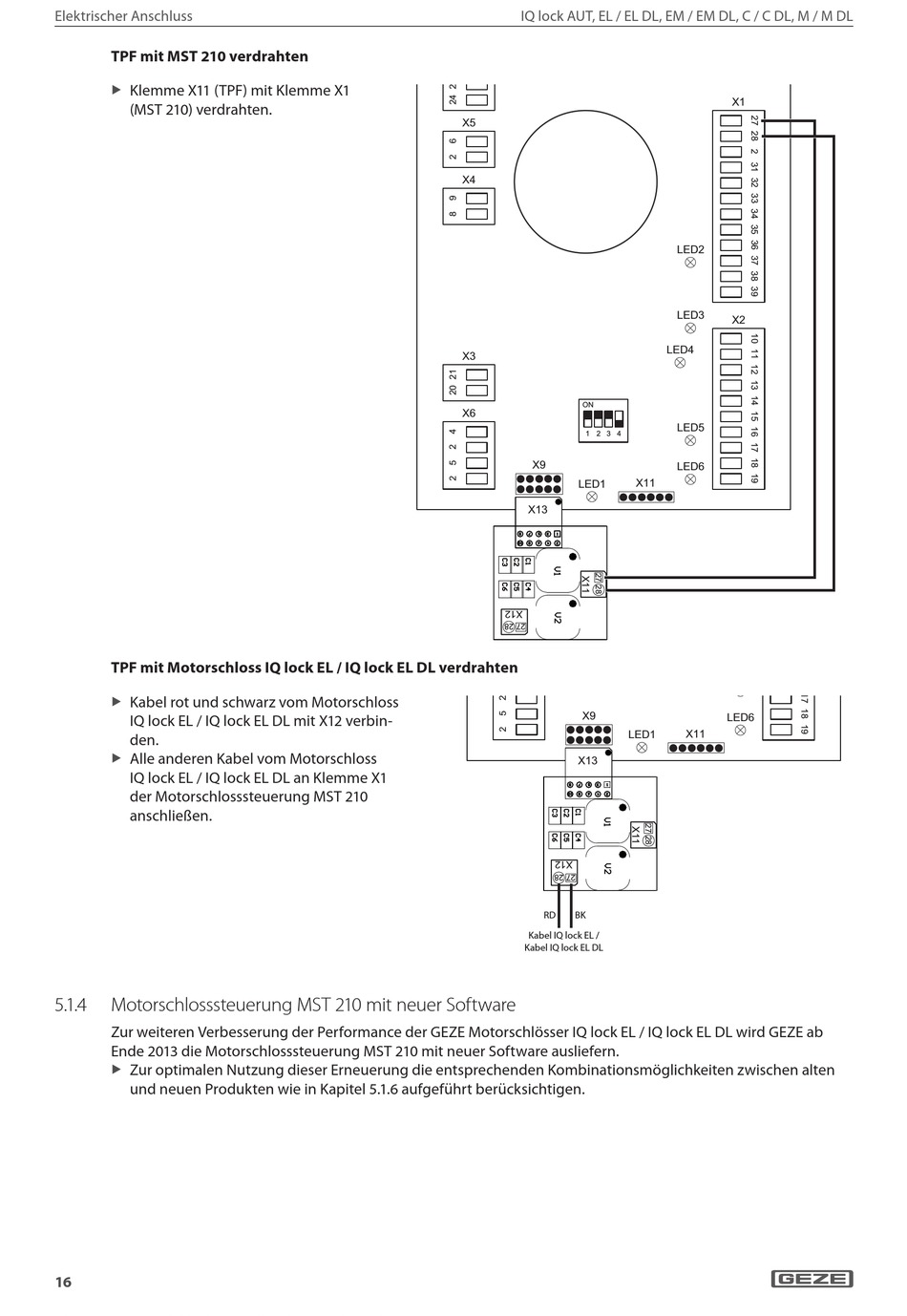

TPF mit MST 210 verdrahten
Klemme X11 (TPF) mit Klemme X1
X
(MST 210) verdrahten.
TPF mit Motorschloss IQ lock EL / IQ lock EL DL verdrahten
Kabel rot und schwarz vom Motorschloss
X
IQ lock EL / IQ lock EL DL mit X12 verbin-
den.
Alle anderen Kabel vom Motorschloss
X
IQ lock EL / IQ lock EL DL an Klemme X1
der Motorschlosssteuerung MST 210
anschließen.
5. 1 .4

Motorschlosssteuerung MST 210 mit neuer Software

Zur weiteren Verbesserung der Performance der GEZE Motorschlösser IQ lock EL / IQ lock EL DL wird GEZE ab
Ende 2013 die Motorschlosssteuerung MST 210 mit neuer Software ausliefern.
Zur optimalen Nutzung dieser Erneuerung die entsprechenden Kombinationsmöglichkeiten zwischen alten
X
und neuen Produkten wie in Kapitel 5.1.6 aufgeführt berücksichtigen.
16
JP1
X10
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
X8
X5
X4
JP1
X10
X8
X3
X5
ON
X6
X4
1 2 3 4
X9
LED1
X13
X3
X6
X9
LED1
X13
RD BK
Kabel IQ lock EL /
Kabel IQ lock EL DL
JP2
X7
X1
JP2
LED2
X7
LED3
X2
LED4
X1
LED5
LED6
X11
LED2
LED3
X2
LED4
ON
LED5
1 2 3 4
LED6
X11
