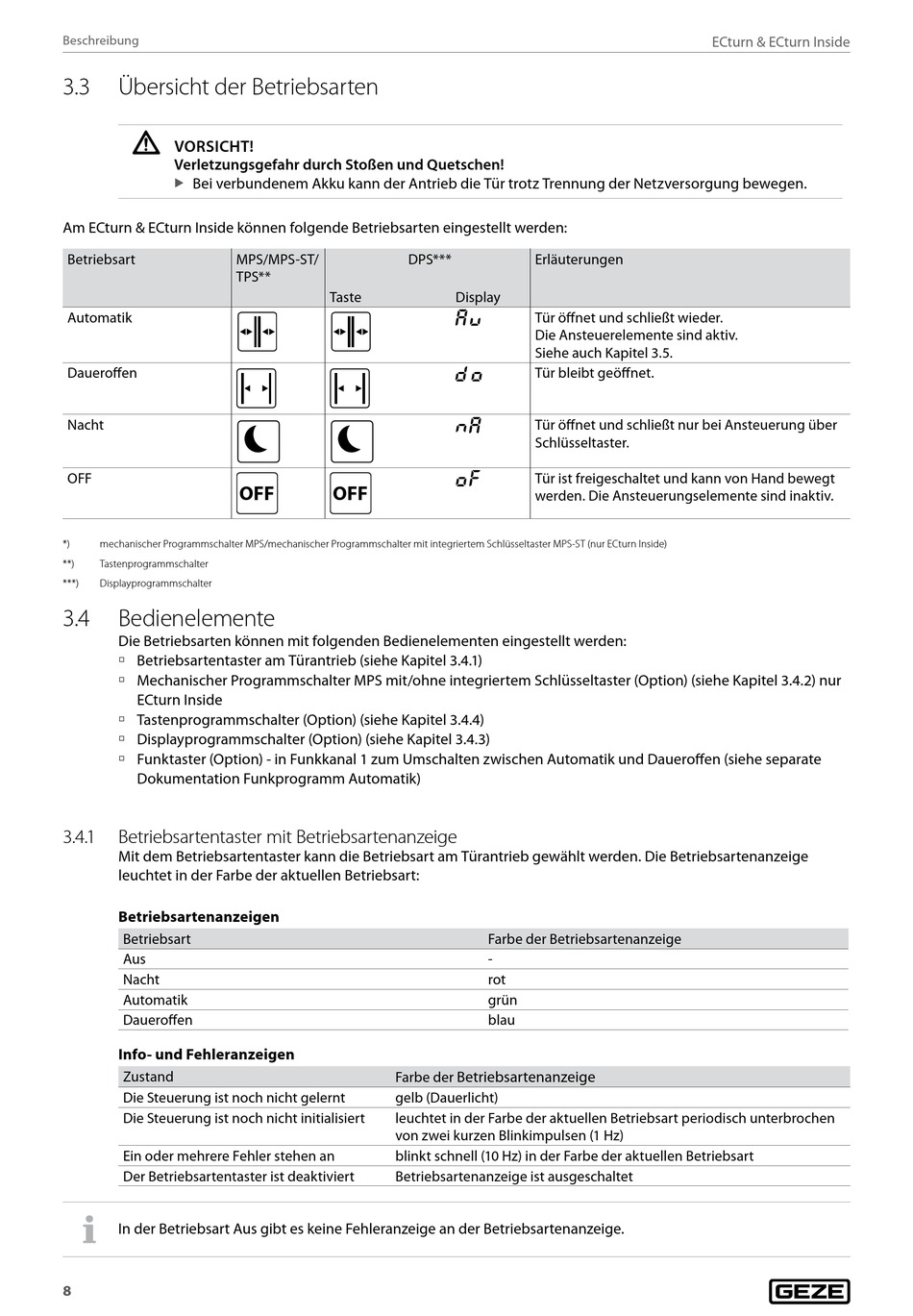

3.3 Übersicht der Betriebsarten
VORSICHT!
Verletzungsgefahr durch Stoßen und Quetschen!
Bei verbundenem Akku kann der Antrieb die Tür trotz Trennung der Netzversorgung bewegen.
X
Am ECturn & ECturn Inside können folgende Betriebsarten eingestellt werden:
Betriebsart
Automatik
Daueroffen
Nacht
OFF
*) mechanischer Programmschalter MPS/mechanischer Programmschalter mit integriertem Schlüsseltaster MPS-ST (nur ECturn Inside)
**) Tastenprogrammschalter
***) Displayprogrammschalter
3.4

Bedienelemente

Die Betriebsarten können mit folgenden Bedienelementen eingestellt werden:
à Betriebsartentaster am Türantrieb (siehe Kapitel 3.4.1)
à Mechanischer Programmschalter MPS mit/ohne integriertem Schlüsseltaster (Option) (siehe Kapitel 3.4.2) nur
ECturn Inside
à Tastenprogrammschalter (Option) (siehe Kapitel 3.4.4)
à Displayprogrammschalter (Option) (siehe Kapitel 3.4.3)
à Funktaster (Option) - in Funkkanal 1 zum Umschalten zwischen Automatik und Daueroffen (siehe separate
Dokumentation Funkprogramm Automatik)
3.4. 1

Betriebsartentaster mit Betriebsartenanzeige

Mit dem Betriebsartentaster kann die Betriebsart am Türantrieb gewählt werden. Die Betriebsartenanzeige
leuchtet in der Farbe der aktuellen Betriebsart:
Betriebsartenanzeigen
Betriebsart
Aus
Nacht
Automatik
Daueroffen
Info- und Fehleranzeigen
Zustand
Die Steuerung ist noch nicht gelernt
Die Steuerung ist noch nicht initialisiert
Ein oder mehrere Fehler stehen an
Der Betriebsartentaster ist deaktiviert
In der Betriebsart Aus gibt es keine Fehleranzeige an der Betriebsartenanzeige.
8
MPS/MPS-ST/ DPS***
TPS**
Taste
OFF OFF
Farbe der
gelb (Dauerlicht)
leuchtet in der Farbe der aktuellen Betriebsart periodisch unterbrochen
von zwei kurzen Blinkimpulsen (1 Hz)
blinkt schnell (10 Hz) in der Farbe der aktuellen Betriebsart
Betriebsartenanzeige ist ausgeschaltet
Erläuterungen
Display
a U Tür öffnet und schließt wieder.
Die Ansteuerelemente sind aktiv.
Siehe auch Kapitel 3.5.
D O Tür bleibt geöffnet.
N a Tür öffnet und schließt nur bei Ansteuerung über
Schlüsseltaster.
O f Tür ist freigeschaltet und kann von Hand bewegt
werden. Die Ansteuerungselemente sind inaktiv.
Farbe der Betriebsartenanzeige
-
rot
grün
blau
Betriebsartenanzeige
ECturn & ECturn Inside
