Elektrischer Anschluss
5. 1 .8
Sabotageüberwachung oder Zylinderkontakt
Durch einen Schalter (siehe Kapitel 6.4.1 und 6.4.2) am Motorschloss kann man zwischen den Betriebsarten Sabo-
tage und Zylinderkontakt wählen. (Im Auslieferzustand ist der Schalter auf Zylinderkontakt eingestellt).
Ca. 5 mm oberhalb der Drückernuss rechts am Schlosskastenrand befindet sich eine rechteckige Aussparung im
Schlosskasten. Hier kann mit einem Schraubendreher (Größe 1) die Betriebsart umgeschaltet werden (S = Sabota-
ge, Z = Zylinderkontakt).
Zylinderkontakt

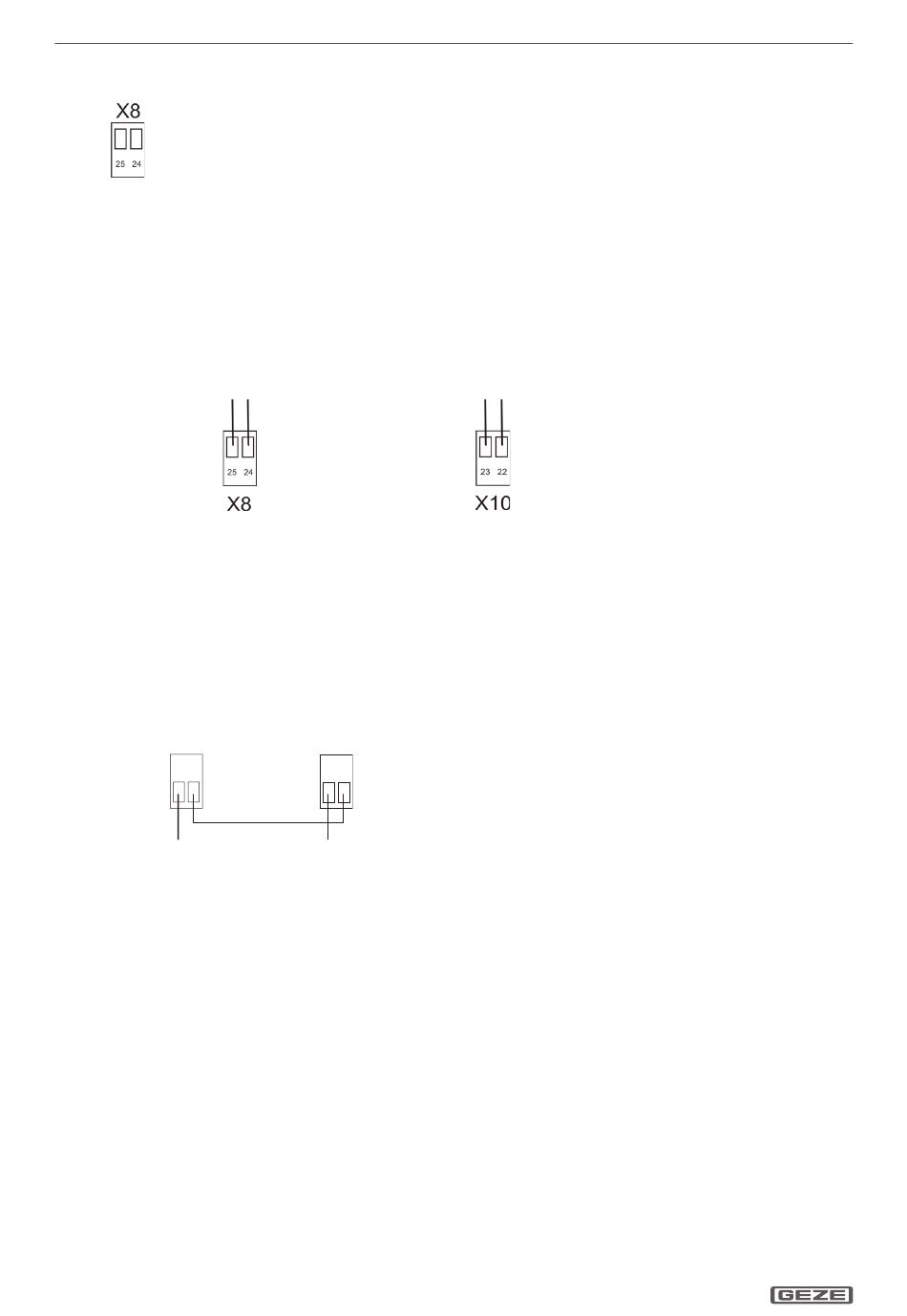

In der Betriebsart Zylinderkontakt wird an der Klemme X8.25 und X8.24 eine Betätigung des Schlosszylinders
wiedergegeben. An den Klemmen X10.23 und X10.22 wird auch hier der Deckel überwacht.
Zylinderkontakt
Kabel- und Deckelüberwachung MST 210
Um die Sabotageüberwachung (bestehend aus Kabel- und Deckelüberwachung) zu nutzen, wird Klemme X10.22
mit Klemme X8.25 verbunden. Die Meldung Sabotageüberwachung wird dann über Klemme X10.23 und X8.24
abgegriffen. Im Fehlerfall (Deckel offen oder Leitungsstörung) wird der Stromkreis geöffnet.
Deckelüberwachung/Kabelüberwachung
X8
24
25
18
Deckelüberwachung
X10
23
22
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
