IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL

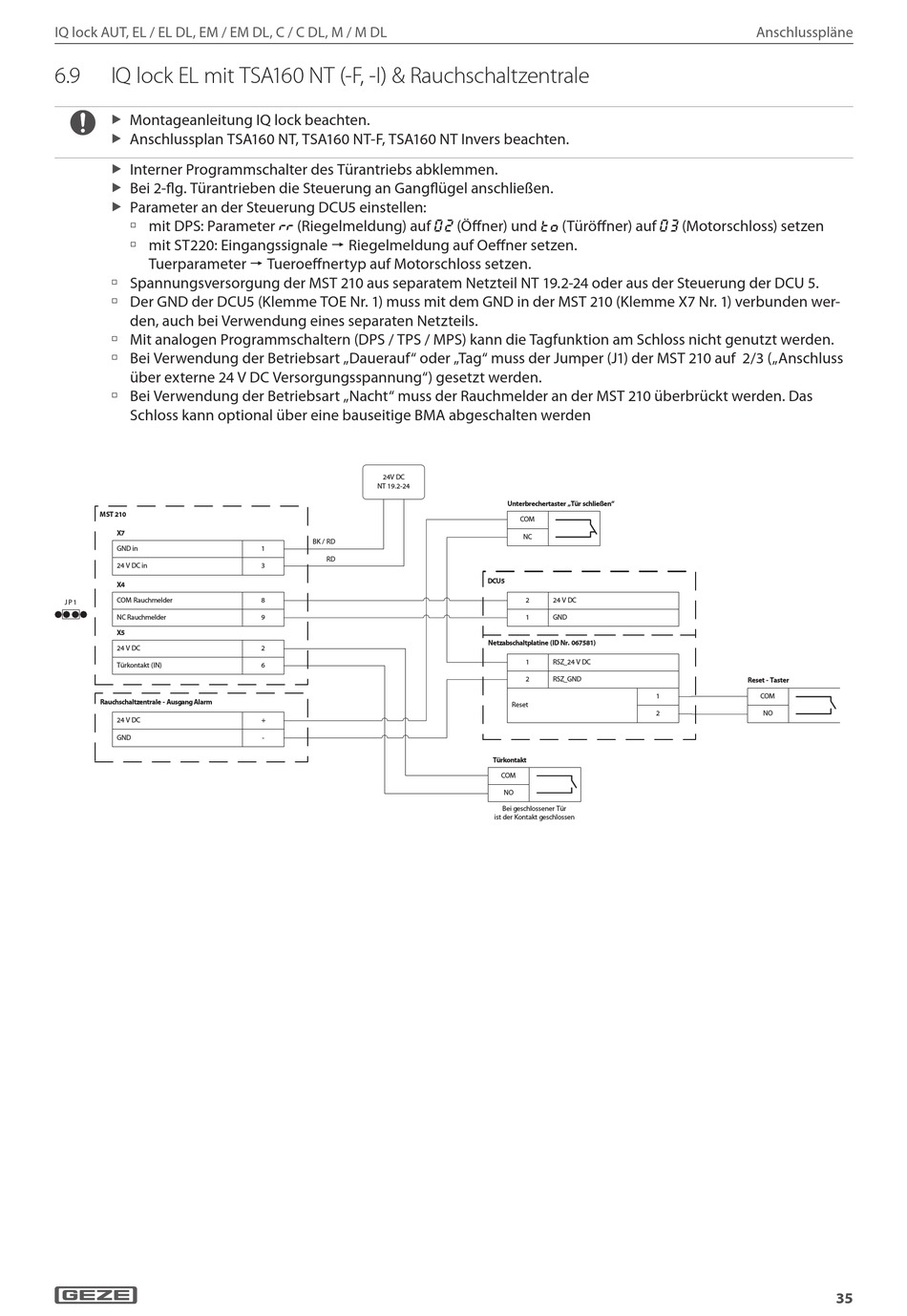

6.9 IQ lock EL mit TSA160 NT (-F, -I) & Rauchschaltzentrale
Montageanleitung IQ lock beachten.
X
Anschlussplan TSA160 NT, TSA160 NT-F, TSA160 NT Invers beachten.
X
Interner Programmschalter des Türantriebs abklemmen.
X
Bei 2-flg. Türantrieben die Steuerung an Gangflügel anschließen.
X
Parameter an der Steuerung DCU5 einstellen:
X
à mit DPS: Parameter
à mit ST220: Eingangssignale Ž Riegelmeldung auf Oeffner setzen.
Tuerparameter Ž Tueroeffnertyp auf Motorschloss setzen.
à Spannungsversorgung der MST 210 aus separatem Netzteil NT 19.2-24 oder aus der Steuerung der DCU 5.
à Der GND der DCU5 (Klemme TOE Nr. 1) muss mit dem GND in der MST 210 (Klemme X7 Nr. 1) verbunden wer-
den, auch bei Verwendung eines separaten Netzteils.
à Mit analogen Programmschaltern (DPS / TPS / MPS) kann die Tagfunktion am Schloss nicht genutzt werden.
à Bei Verwendung der Betriebsart „Dauerauf" oder „Tag" muss der Jumper (J1) der MST 210 auf 2/3 („Anschluss
über externe 24 V DC Versorgungsspannung") gesetzt werden.
à Bei Verwendung der Betriebsart „Nacht" muss der Rauchmelder an der MST 210 überbrückt werden. Das
Schloss kann optional über eine bauseitige BMA abgeschalten werden
MST 210
X7
GND in
24 V DC in
X4
COM Rauchmelder
J P 1
NC Rauchmelder
X5
24 V DC
Türkontakt (IN)
Rauchschaltzentrale - Ausgang Alarm
24 V DC
GND
(Riegelmeldung) auf
®®
24V DC
NT 19.2-24
BK / RD
1
RD
3
8
9
2
6
+
-
(Öffner) und (Türöffner) auf
0 2 TO
Unterbrechertaster „Tür schließen"
COM
NC
DCU5
2 24 V DC
1 GND
Netzabschaltplatine (ID Nr. 067581)
1 RSZ_24 V DC
2 RSZ_GND
Reset
Türkontakt
COM
NO
Bei geschlossener Tür
ist der Kontakt geschlossen
Anschlusspläne
(Motorschloss) setzen
0 3
Reset - Taster
1 COM
2 NO
