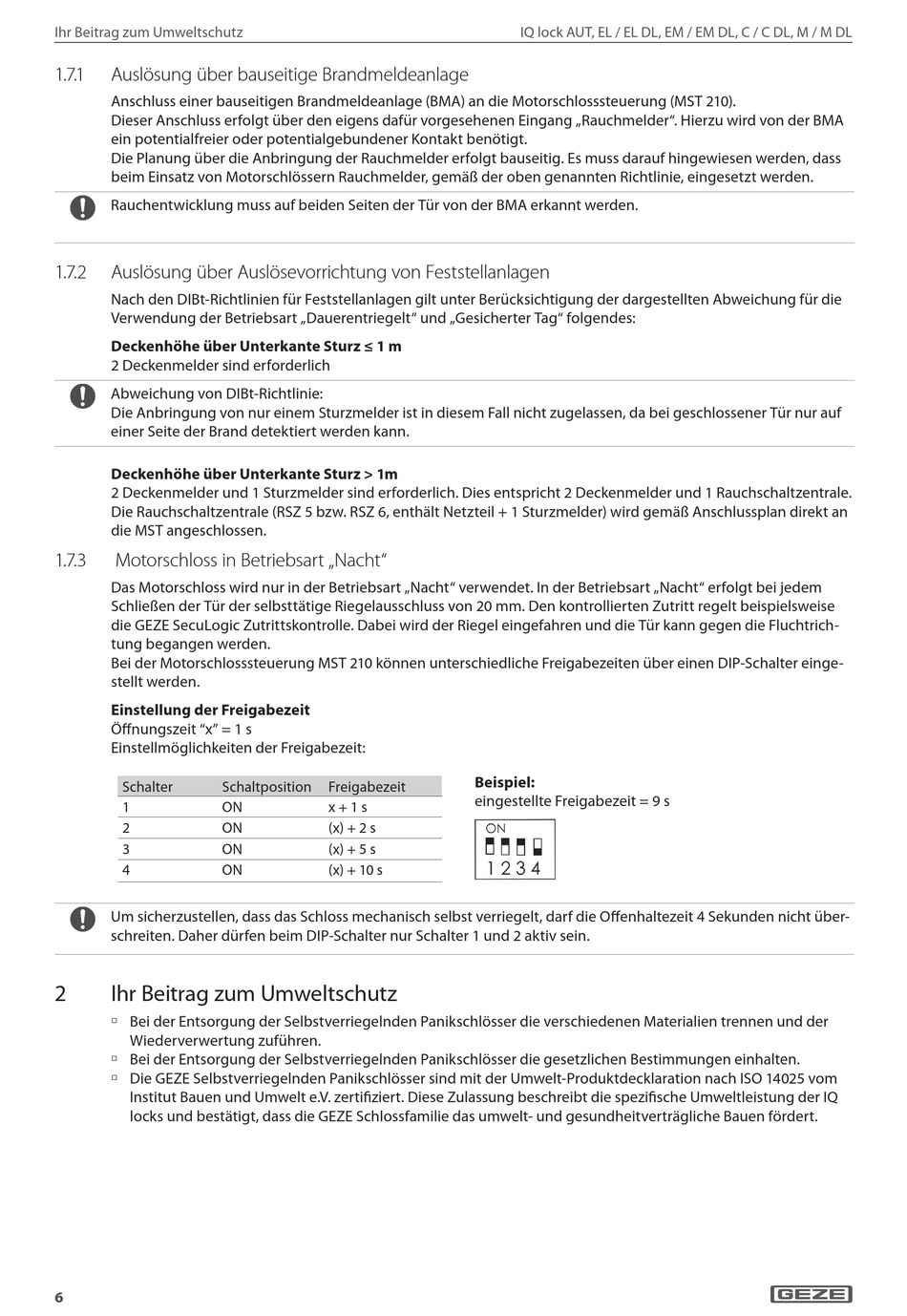

1.7. 1
Auslösung über bauseitige Brandmeldeanlage
Anschluss einer bauseitigen Brandmeldeanlage (BMA) an die Motorschlosssteuerung (MST 210).
Dieser Anschluss erfolgt über den eigens dafür vorgesehenen Eingang „Rauchmelder". Hierzu wird von der BMA
ein potentialfreier oder potentialgebundener Kontakt benötigt.
Die Planung über die Anbringung der Rauchmelder erfolgt bauseitig. Es muss darauf hingewiesen werden, dass
beim Einsatz von Motorschlössern Rauchmelder, gemäß der oben genannten Richtlinie, eingesetzt werden.
Rauchentwicklung muss auf beiden Seiten der Tür von der BMA erkannt werden.
1.7.2
Auslösung über Auslösevorrichtung von Feststellanlagen
Nach den DIBt-Richtlinien für Feststellanlagen gilt unter Berücksichtigung der dargestellten Abweichung für die
Verwendung der Betriebsart „Dauerentriegelt" und „Gesicherter Tag" folgendes:
Deckenhöhe über Unterkante Sturz ≤ 1 m
2 Deckenmelder sind erforderlich
Abweichung von DIBt-Richtlinie:
Die Anbringung von nur einem Sturzmelder ist in diesem Fall nicht zugelassen, da bei geschlossener Tür nur auf
einer Seite der Brand detektiert werden kann.
Deckenhöhe über Unterkante Sturz > 1m
2 Deckenmelder und 1 Sturzmelder sind erforderlich. Dies entspricht 2 Deckenmelder und 1 Rauchschaltzentrale.
Die Rauchschaltzentrale (RSZ 5 bzw. RSZ 6, enthält Netzteil + 1 Sturzmelder) wird gemäß Anschlussplan direkt an
die MST angeschlossen.
1.7.3
Motorschloss in Betriebsart „Nacht"
Das Motorschloss wird nur in der Betriebsart „Nacht" verwendet. In der Betriebsart „Nacht" erfolgt bei jedem
Schließen der Tür der selbsttätige Riegelausschluss von 20 mm. Den kontrollierten Zutritt regelt beispielsweise
die GEZE SecuLogic Zutrittskontrolle. Dabei wird der Riegel eingefahren und die Tür kann gegen die Fluchtrich-
tung begangen werden.
Bei der Motorschlosssteuerung MST 210 können unterschiedliche Freigabezeiten über einen DIP-Schalter einge-
stellt werden.
Einstellung der Freigabezeit
Öffnungszeit "x" = 1 s
Einstellmöglichkeiten der Freigabezeit:
Schalter
Schaltposition
1
ON
2
ON
3
ON
4
ON
Um sicherzustellen, dass das Schloss mechanisch selbst verriegelt, darf die Offenhaltezeit 4 Sekunden nicht über-
schreiten. Daher dürfen beim DIP-Schalter nur Schalter 1 und 2 aktiv sein.
2
Ihr Beitrag zum Umweltschutz
à Bei der Entsorgung der Selbstverriegelnden Panikschlösser die verschiedenen Materialien trennen und der
Wiederverwertung zuführen.
à Bei der Entsorgung der Selbstverriegelnden Panikschlösser die gesetzlichen Bestimmungen einhalten.
à Die GEZE Selbstverriegelnden Panikschlösser sind mit der Umwelt-Produktdecklaration nach ISO 14025 vom
Institut Bauen und Umwelt e.V. zertifiziert. Diese Zulassung beschreibt die spezifische Umweltleistung der IQ
locks und bestätigt, dass die GEZE Schlossfamilie das umwelt- und gesundheitverträgliche Bauen fördert.
6
Beispiel:
Freigabezeit
eingestellte Freigabezeit = 9 s
x + 1 s
(x) + 2 s
(x) + 5 s
(x) + 10 s
IQ lock AUT, EL / EL DL, EM / EM DL, C / C DL, M / M DL
