Erweiterungskarten
10.2

Erweiterungskarte -I/O-14/08-

Dieses Kapitel beschreibt die I/O-Erweiterungskarte -I/O-14/08-. Beschrieben werden nur die
zusätzlichen Eigenschaften, die die Erweiterungskarte dem AX2040/2070 verleiht.
Die Erweiterungskarte ist bei Anlieferung in den Optionsschacht des Servoverstärkers eingescho-
ben und verschraubt, wenn Sie den Servoverstärker mit der Erweiterungskarte bestellt haben.
Die -I/O-14/08- stellt Ihnen 14 zusätzliche digitale Eingänge und 8 digitale Ausgänge zur Verfügung.
Die Funktion der Ein- und Ausgänge ist festgelegt. Die Ein-/Ausgänge werden verwendet, um im
Servoverstärker gespeicherte Fahraufträge zu starten und Meldungen des integrierten Lagereglers
in der übergeordneten Steuerung auszuwerten.
Die Funktion der Eingänge und Meldeausgänge entspricht den Funktionen, die den digitalen I/O's
an Stecker X3 des AX2040/2070 zugeordnet werden können.
Alle Ein- und Ausgänge sind durch Optokoppler getrennt und potentialfrei gegenüber dem Servo-
verstärker.
10.2.1

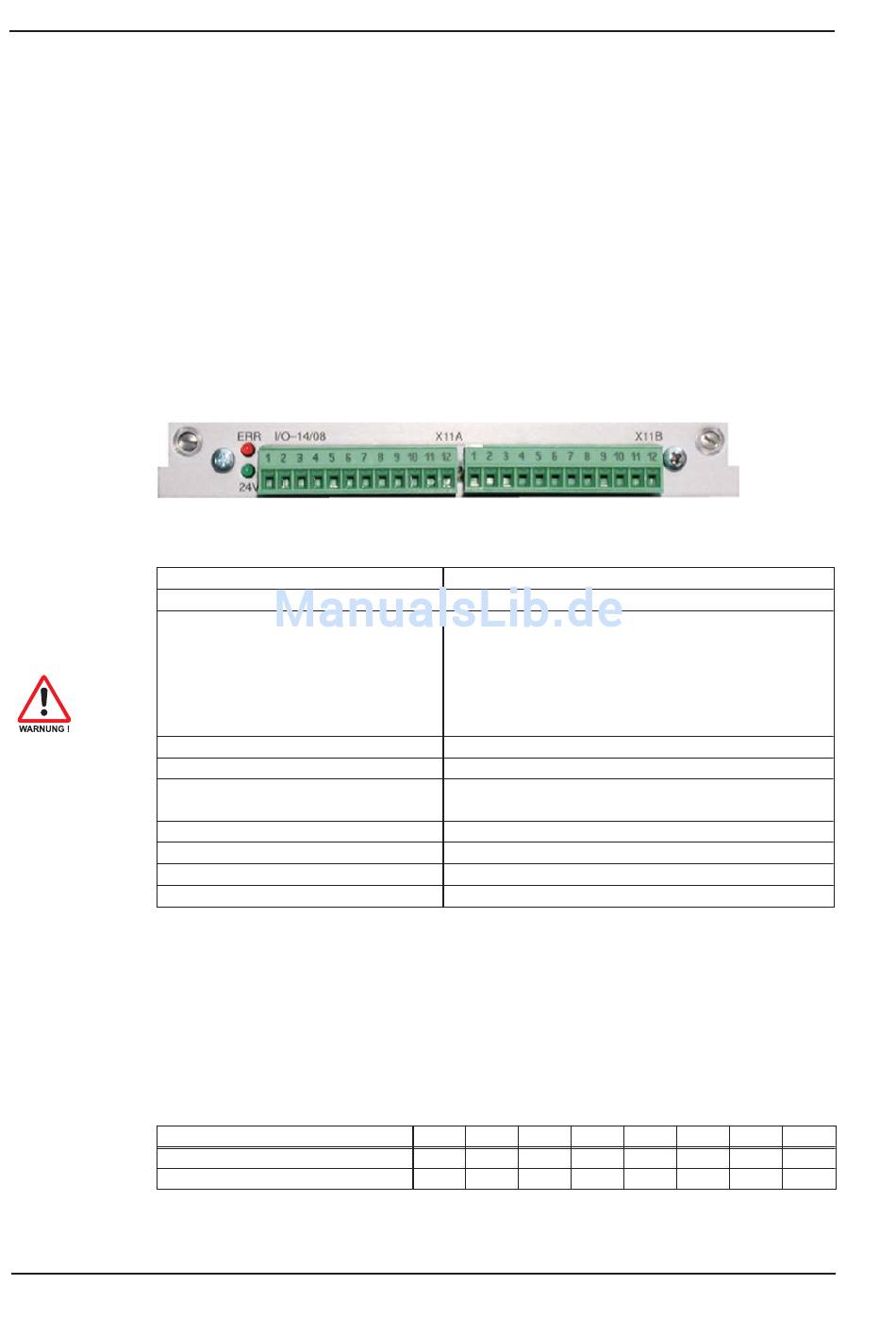

Frontansicht

10.2.2

Technische Daten

Steuereingänge
Meldeausgänge
Versorgungseingänge nach IEC 1131
Absicherung (extern)
Stecker
Leitung
Wartezeit zwischen 2 Fahraufträgen
Adressierzeit (min.)
Startverzögerung (max.)
Reaktionszeit digitale Ausgänge
10.2.3

Leuchtdioden

Neben den Klemmen der Erweiterungskarte sind zwei Leuchtdioden angebracht. Die grüne Leucht-
diode meldet das Vorhandensein der erforderlichen 24V Hilfsspannung für die Erweiterungskarte.
Die rote Leuchtdiode meldet Fehler in den Ausgängen der Erweiterungskarte (Überlastung der
Schalterbausteine und Kurzschluss).
10.2.4 Fahrsatznummer anwählen (Beispiel)
Fahrsatznummer
binär 1010 1110
dezimal 174
96
06/2007
24V / 7mA , SPS-kompatibel
24V / max. 500mA , SPS-kompatibel
24V (18...36V) / 100mA plus Summenstrom der Aus-
gänge (abhängig von der Eingangsschaltung der Steue-
rung).
Die 24VDC Versorgungsspannung muss von einer
potentialgetrennten (z.B. mit Trenntransformator)
Spannungsquelle zur Verfügung gestellt werden.
4 AT
MiniCombicon, 12-polig, kodiert an PIN1 bzw. 12
Daten - bis 50m Länge : 22 x 0,5mm², nicht geschirmt,
Versorgung - 2 x 1mm², Spannungsverluste beachten
abhängig von der Reaktionszeit der Steuerung
4ms
2ms
max. 10ms
A7 A6 A5
1 0 1
128 - 32
