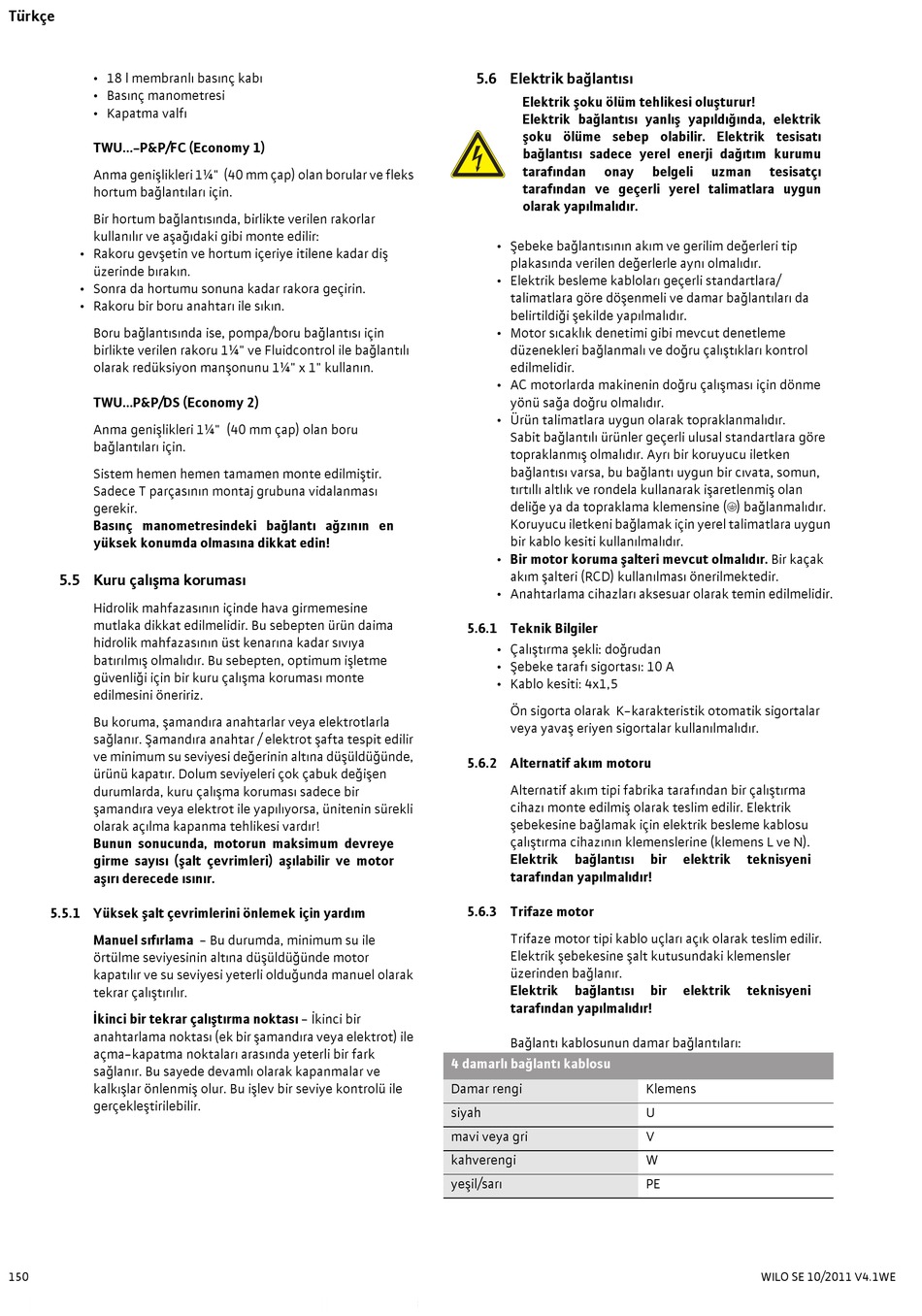

Türkçe
• 18 l membranlı basınç kabı
• Basınç manometresi
• Kapatma valfı
TWU...-P&P/FC (Economy 1)
Anma genişlikleri 1¼" (40 mm çap) olan borular ve fleks
hortum bağlantıları için.
Bir hortum bağlantısında, birlikte verilen rakorlar
kullanılır ve aşağıdaki gibi monte edilir:
• Rakoru gevşetin ve hortum içeriye itilene kadar diş
üzerinde bırakın.
• Sonra da hortumu sonuna kadar rakora geçirin.
• Rakoru bir boru anahtarı ile sıkın.
Boru bağlantısında ise, pompa/boru bağlantısı için
birlikte verilen rakoru 1¼" ve Fluidcontrol ile bağlantılı
olarak redüksiyon manşonunu 1¼" x 1" kullanın.
TWU...P&P/DS (Economy 2)
Anma genişlikleri 1¼" (40 mm çap) olan boru
bağlantıları için.
Sistem hemen hemen tamamen monte edilmiştir.
Sadece T parçasının montaj grubuna vidalanması
gerekir.
Basınç manometresindeki bağlantı ağzının en
yüksek konumda olmasına dikkat edin!
5.5 Kuru çalışma koruması
Hidrolik mahfazasının içinde hava girmemesine
mutlaka dikkat edilmelidir. Bu sebepten ürün daima
hidrolik mahfazasının üst kenarına kadar sıvıya
batırılmış olmalıdır. Bu sebepten, optimum işletme
güvenliği için bir kuru çalışma koruması monte
edilmesini öneririz.
Bu koruma, şamandıra anahtarlar veya elektrotlarla
sağlanır. Şamandıra anahtar / elektrot şafta tespit edilir
ve minimum su seviyesi değerinin altına düşüldüğünde,
ürünü kapatır. Dolum seviyeleri çok çabuk değişen
durumlarda, kuru çalışma koruması sadece bir
şamandıra veya elektrot ile yapılıyorsa, ünitenin sürekli
olarak açılma kapanma tehlikesi vardır!
Bunun sonucunda, motorun maksimum devreye
girme sayısı (şalt çevrimleri) aşılabilir ve motor
aşırı derecede ısınır.
5.5.1 Yüksek şalt çevrimlerini önlemek için yardım
Manuel sıfırlama - Bu durumda, minimum su ile
örtülme seviyesinin altına düşüldüğünde motor
kapatılır ve su seviyesi yeterli olduğunda manuel olarak
tekrar çalıştırılır.
İkinci bir tekrar çalıştırma noktası - İkinci bir
anahtarlama noktası (ek bir şamandıra veya elektrot) ile
açma-kapatma noktaları arasında yeterli bir fark
sağlanır. Bu sayede devamlı olarak kapanmalar ve
kalkışlar önlenmiş olur. Bu işlev bir seviye kontrolü ile
gerçekleştirilebilir.
150
5.6 Elektrik bağlantısı
Elektrik şoku ölüm tehlikesi oluşturur!
Elektrik bağlantısı yanlış yapıldığında, elektrik
şoku ölüme sebep olabilir. Elektrik tesisatı
bağlantısı sadece yerel enerji dağıtım kurumu
tarafından onay
tarafından ve geçerli yerel talimatlara uygun
olarak yapılmalıdır.
• Şebeke bağlantısının akım ve gerilim değerleri tip
plakasında verilen değerlerle aynı olmalıdır.
• Elektrik besleme kabloları geçerli standartlara/
talimatlara göre döşenmeli ve damar bağlantıları da
belirtildiği şekilde yapılmalıdır.
• Motor sıcaklık denetimi gibi mevcut denetleme
düzenekleri bağlanmalı ve doğru çalıştıkları kontrol
edilmelidir.
• AC motorlarda makinenin doğru çalışması için dönme
yönü sağa doğru olmalıdır.
• Ürün talimatlara uygun olarak topraklanmalıdır.
Sabit bağlantılı ürünler geçerli ulusal standartlara göre
topraklanmış olmalıdır. Ayrı bir koruyucu iletken
bağlantısı varsa, bu bağlantı uygun bir cıvata, somun,
tırtıllı altlık ve rondela kullanarak işaretlenmiş olan
deliğe ya da topraklama klemensine (;) bağlanmalıdır.
Koruyucu iletkeni bağlamak için yerel talimatlara uygun
bir kablo kesiti kullanılmalıdır.
• Bir motor koruma şalteri mevcut olmalıdır. Bir kaçak
akım şalteri (RCD) kullanılması önerilmektedir.
• Anahtarlama cihazları aksesuar olarak temin edilmelidir.
5.6.1 Teknik Bilgiler
• Çalıştırma şekli: doğrudan
• Şebeke tarafı sigortası: 10 A
• Kablo kesiti: 4x1,5
Ön sigorta olarak K-karakteristik otomatik sigortalar
veya yavaş eriyen sigortalar kullanılmalıdır.
5.6.2 Alternatif akım motoru
Alternatif akım tipi fabrika tarafından bir çalıştırma
cihazı monte edilmiş olarak teslim edilir. Elektrik
şebekesine bağlamak için elektrik besleme kablosu
çalıştırma cihazının klemenslerine (klemens L ve N).
Elektrik bağlantısı
tarafından yapılmalıdır!
5.6.3 Trifaze motor
Trifaze motor tipi kablo uçları açık olarak teslim edilir.
Elektrik şebekesine şalt kutusundaki klemensler
üzerinden bağlanır.
Elektrik bağlantısı
tarafından yapılmalıdır!
Bağlantı kablosunun damar bağlantıları:
4 damarlı bağlantı kablosu
Damar rengi
siyah
mavi veya gri
kahverengi
yeşil/sarı
belgeli uzman tesisatçı
bir elektrik teknisyeni
bir elektrik teknisyeni
Klemens
U
V
W
PE
