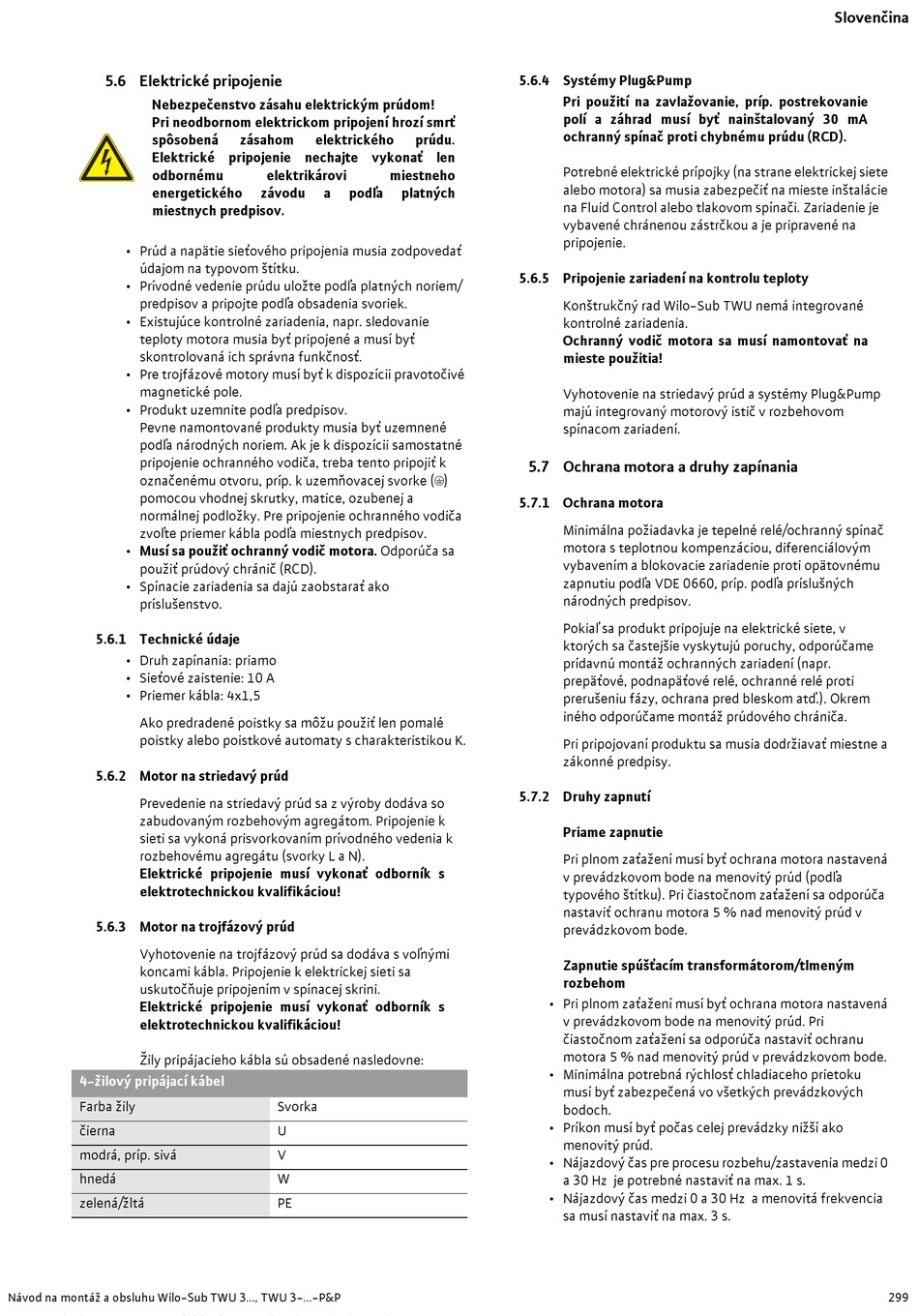

5.6 Elektrické pripojenie
Nebezpečenstvo zásahu elektrickým prúdom!
Pri neodbornom elektrickom pripojení hrozí smrť
spôsobená
Elektrické pripojenie nechajte vykonať len
odbornému
energetického
miestnych predpisov.
• Prúd a napätie sieťového pripojenia musia zodpovedať
údajom na typovom štítku.
• Prívodné vedenie prúdu uložte podľa platných noriem/
predpisov a pripojte podľa obsadenia svoriek.
• Existujúce kontrolné zariadenia, napr. sledovanie
teploty motora musia byť pripojené a musí byť
skontrolovaná ich správna funkčnosť.
• Pre trojfázové motory musí byť k dispozícii pravotočivé
magnetické pole.
• Produkt uzemnite podľa predpisov.
Pevne namontované produkty musia byť uzemnené
podľa národných noriem. Ak je k dispozícii samostatné
pripojenie ochranného vodiča, treba tento pripojiť k
označenému otvoru, príp. k uzemňovacej svorke (;)
pomocou vhodnej skrutky, matice, ozubenej a
normálnej podložky. Pre pripojenie ochranného vodiča
zvoľte priemer kábla podľa miestnych predpisov.
• Musí sa použiť ochranný vodič motora. Odporúča sa
použiť prúdový chránič (RCD).
• Spínacie zariadenia sa dajú zaobstarať ako
príslušenstvo.
5.6.1 Technické údaje
• Druh zapínania: priamo
• Sieťové zaistenie: 10 A
• Priemer kábla: 4x1,5
Ako predradené poistky sa môžu použiť len pomalé
poistky alebo poistkové automaty s charakteristikou K.
5.6.2 Motor na striedavý prúd
Prevedenie na striedavý prúd sa z výroby dodáva so
zabudovaným rozbehovým agregátom. Pripojenie k
sieti sa vykoná prisvorkovaním prívodného vedenia k
rozbehovému agregátu (svorky L a N).
Elektrické pripojenie musí vykonať odborník s
elektrotechnickou kvalifikáciou!
5.6.3 Motor na trojfázový prúd
Vyhotovenie na trojfázový prúd sa dodáva s voľnými
koncami kábla. Pripojenie k elektrickej sieti sa
uskutočňuje pripojením v spínacej skrini.
Elektrické pripojenie musí vykonať odborník s
elektrotechnickou kvalifikáciou!
Žily pripájacieho kábla sú obsadené nasledovne:
4-žilový pripájací kábel
Farba žily
čierna
modrá, príp. sivá
hnedá
zelená/žltá
Návod na montáž a obsluhu Wilo-Sub TWU 3..., TWU 3-...-P&P
zásahom elektrického
elektrikárovi miestneho
závodu a podľa platných
Svorka
U
V
W
PE
5.6.4 Systémy Plug&Pump
Pri použití na zavlažovanie, príp. postrekovanie
polí a záhrad musí byť nainštalovaný 30 mA
ochranný spínač proti chybnému prúdu (RCD).
prúdu.
Potrebné elektrické prípojky (na strane elektrickej siete
alebo motora) sa musia zabezpečiť na mieste inštalácie
na Fluid Control alebo tlakovom spínači. Zariadenie je
vybavené chránenou zástrčkou a je pripravené na
pripojenie.
5.6.5 Pripojenie zariadení na kontrolu teploty
Konštrukčný rad Wilo-Sub TWU nemá integrované
kontrolné zariadenia.
Ochranný vodič motora sa musí namontovať na
mieste použitia!
Vyhotovenie na striedavý prúd a systémy Plug&Pump
majú integrovaný motorový istič v rozbehovom
spínacom zariadení.
5.7 Ochrana motora a druhy zapínania
5.7.1 Ochrana motora
Minimálna požiadavka je tepelné relé/ochranný spínač
motora s teplotnou kompenzáciou, diferenciálovým
vybavením a blokovacie zariadenie proti opätovnému
zapnutiu podľa VDE 0660, príp. podľa príslušných
národných predpisov.
Pokiaľ sa produkt pripojuje na elektrické siete, v
ktorých sa častejšie vyskytujú poruchy, odporúčame
prídavnú montáž ochranných zariadení (napr.
prepäťové, podnapäťové relé, ochranné relé proti
prerušeniu fázy, ochrana pred bleskom atď.). Okrem
iného odporúčame montáž prúdového chrániča.
Pri pripojovaní produktu sa musia dodržiavať miestne a
zákonné predpisy.
5.7.2 Druhy zapnutí
Priame zapnutie
Pri plnom zaťažení musí byť ochrana motora nastavená
v prevádzkovom bode na menovitý prúd (podľa
typového štítku). Pri čiastočnom zaťažení sa odporúča
nastaviť ochranu motora 5 % nad menovitý prúd v
prevádzkovom bode.
Zapnutie spúšťacím transformátorom/tlmeným
rozbehom
• Pri plnom zaťažení musí byť ochrana motora nastavená
v prevádzkovom bode na menovitý prúd. Pri
čiastočnom zaťažení sa odporúča nastaviť ochranu
motora 5 % nad menovitý prúd v prevádzkovom bode.
• Minimálna potrebná rýchlosť chladiaceho prietoku
musí byť zabezpečená vo všetkých prevádzkových
bodoch.
• Príkon musí byť počas celej prevádzky nižší ako
menovitý prúd.
• Nájazdový čas pre procesu rozbehu/zastavenia medzi 0
a 30 Hz je potrebné nastaviť na max. 1 s.
• Nájazdový čas medzi 0 a 30 Hz a menovitá frekvencia
sa musí nastaviť na max. 3 s.
