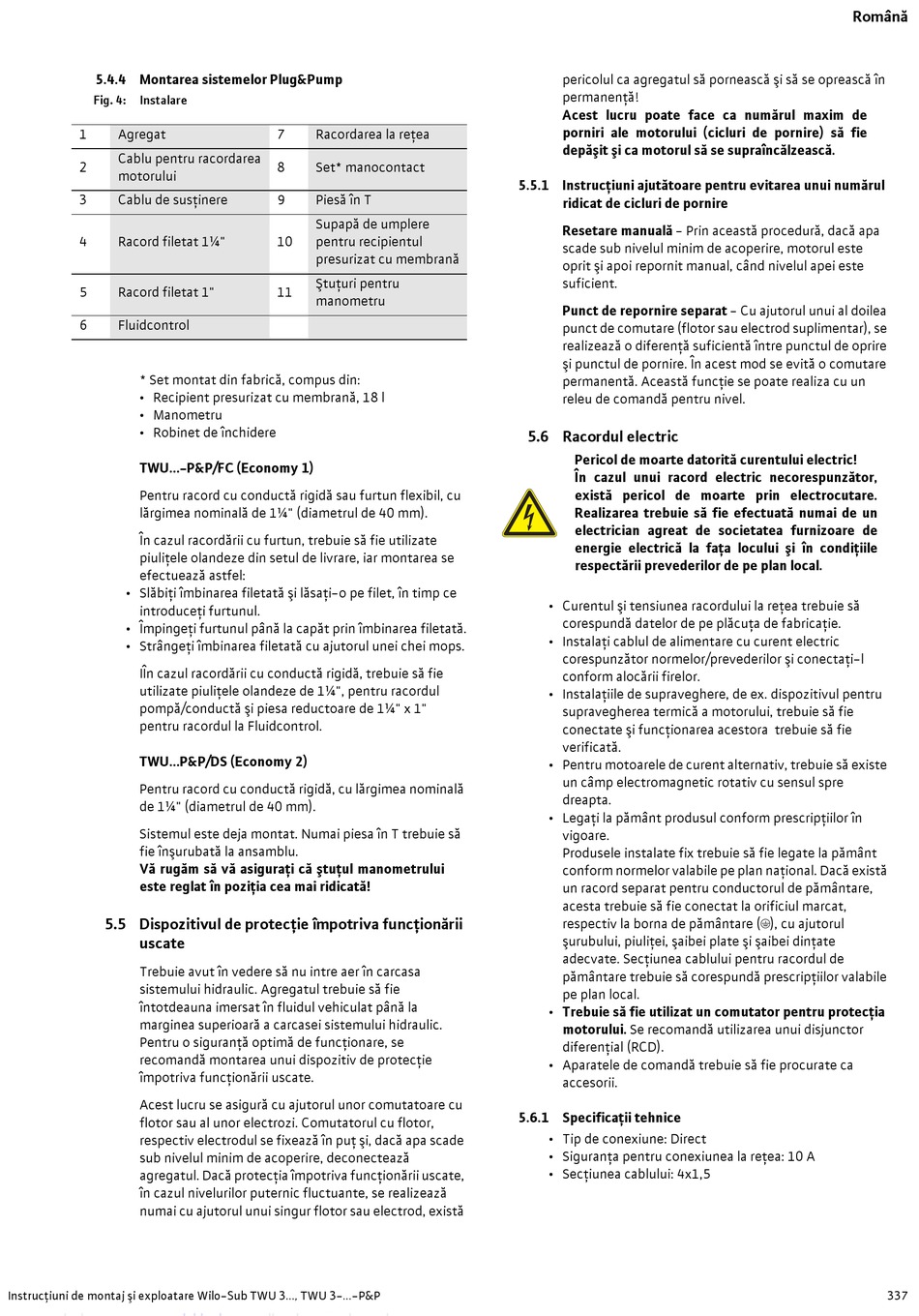

5.4.4 Montarea sistemelor Plug&Pump
Fig. 4: Instalare
1 Agregat
Cablu pentru racordarea
2
motorului
3 Cablu de susţinere
4 Racord filetat 1¼"
5 Racord filetat 1"
6 Fluidcontrol
* Set montat din fabrică, compus din:
• Recipient presurizat cu membrană, 18 l
• Manometru
• Robinet de închidere
TWU...-P&P/FC (Economy 1)
Pentru racord cu conductă rigidă sau furtun flexibil, cu
lărgimea nominală de 1¼" (diametrul de 40 mm).
În cazul racordării cu furtun, trebuie să fie utilizate
piuliţele olandeze din setul de livrare, iar montarea se
efectuează astfel:
• Slăbiţi îmbinarea filetată şi lăsaţi-o pe filet, în timp ce
introduceţi furtunul.
• Împingeţi furtunul până la capăt prin îmbinarea filetată.
• Strângeţi îmbinarea filetată cu ajutorul unei chei mops.
IÎn cazul racordării cu conductă rigidă, trebuie să fie
utilizate piuliţele olandeze de 1¼", pentru racordul
pompă/conductă şi piesa reductoare de 1¼" x 1"
pentru racordul la Fluidcontrol.
TWU...P&P/DS (Economy 2)
Pentru racord cu conductă rigidă, cu lărgimea nominală
de 1¼" (diametrul de 40 mm).
Sistemul este deja montat. Numai piesa în T trebuie să
fie înşurubată la ansamblu.
Vă rugăm să vă asiguraţi că ştuţul manometrului
este reglat în poziţia cea mai ridicată!
5.5 Dispozitivul de protecţie împotriva funcţionării
uscate
Trebuie avut în vedere să nu intre aer în carcasa
sistemului hidraulic. Agregatul trebuie să fie
întotdeauna imersat în fluidul vehiculat până la
marginea superioară a carcasei sistemului hidraulic.
Pentru o siguranţă optimă de funcţionare, se
recomandă montarea unui dispozitiv de protecţie
împotriva funcţionării uscate.
Acest lucru se asigură cu ajutorul unor comutatoare cu
flotor sau al unor electrozi. Comutatorul cu flotor,
respectiv electrodul se fixează în puţ şi, dacă apa scade
sub nivelul minim de acoperire, deconectează
agregatul. Dacă protecţia împotriva funcţionării uscate,
în cazul nivelurilor puternic fluctuante, se realizează
numai cu ajutorul unui singur flotor sau electrod, există
Instrucţiuni de montaj şi exploatare Wilo-Sub TWU 3..., TWU 3-...-P&P
7 Racordarea la reţea
8 Set* manocontact
9 Piesă în T
Supapă de umplere
10 pentru recipientul
presurizat cu membrană
Ştuţuri pentru
11
manometru
pericolul ca agregatul să pornească şi să se oprească în
permanenţă!
Acest lucru poate face ca numărul maxim de
porniri ale motorului (cicluri de pornire) să fie
depăşit şi ca motorul să se supraîncălzească.
5.5.1 Instrucţiuni ajutătoare pentru evitarea unui numărul
ridicat de cicluri de pornire
Resetare manuală - Prin această procedură, dacă apa
scade sub nivelul minim de acoperire, motorul este
oprit şi apoi repornit manual, când nivelul apei este
suficient.
Punct de repornire separat - Cu ajutorul unui al doilea
punct de comutare (flotor sau electrod suplimentar), se
realizează o diferenţă suficientă între punctul de oprire
şi punctul de pornire. În acest mod se evită o comutare
permanentă. Această funcţie se poate realiza cu un
releu de comandă pentru nivel.
5.6 Racordul electric
Pericol de moarte datorită curentului electric!
În cazul unui racord electric necorespunzător,
există pericol de moarte prin electrocutare.
Realizarea trebuie să fie efectuată numai de un
electrician agreat de societatea furnizoare de
energie electrică la faţa locului şi în condiţiile
respectării prevederilor de pe plan local.
• Curentul şi tensiunea racordului la reţea trebuie să
corespundă datelor de pe plăcuţa de fabricaţie.
• Instalaţi cablul de alimentare cu curent electric
corespunzător normelor/prevederilor şi conectaţi-l
conform alocării firelor.
• Instalaţiile de supraveghere, de ex. dispozitivul pentru
supravegherea termică a motorului, trebuie să fie
conectate şi funcţionarea acestora trebuie să fie
verificată.
• Pentru motoarele de curent alternativ, trebuie să existe
un câmp electromagnetic rotativ cu sensul spre
dreapta.
• Legaţi la pământ produsul conform prescripţiilor în
vigoare.
Produsele instalate fix trebuie să fie legate la pământ
conform normelor valabile pe plan naţional. Dacă există
un racord separat pentru conductorul de pământare,
acesta trebuie să fie conectat la orificiul marcat,
respectiv la borna de pământare (;), cu ajutorul
şurubului, piuliţei, şaibei plate şi şaibei dinţate
adecvate. Secţiunea cablului pentru racordul de
pământare trebuie să corespundă prescripţiilor valabile
pe plan local.
• Trebuie să fie utilizat un comutator pentru protecţia
motorului. Se recomandă utilizarea unui disjunctor
diferenţial (RCD).
• Aparatele de comandă trebuie să fie procurate ca
accesorii.
5.6.1 Specificaţii tehnice
• Tip de conexiune: Direct
• Siguranţa pentru conexiunea la reţea: 10 A
• Secţiunea cablului: 4x1,5
