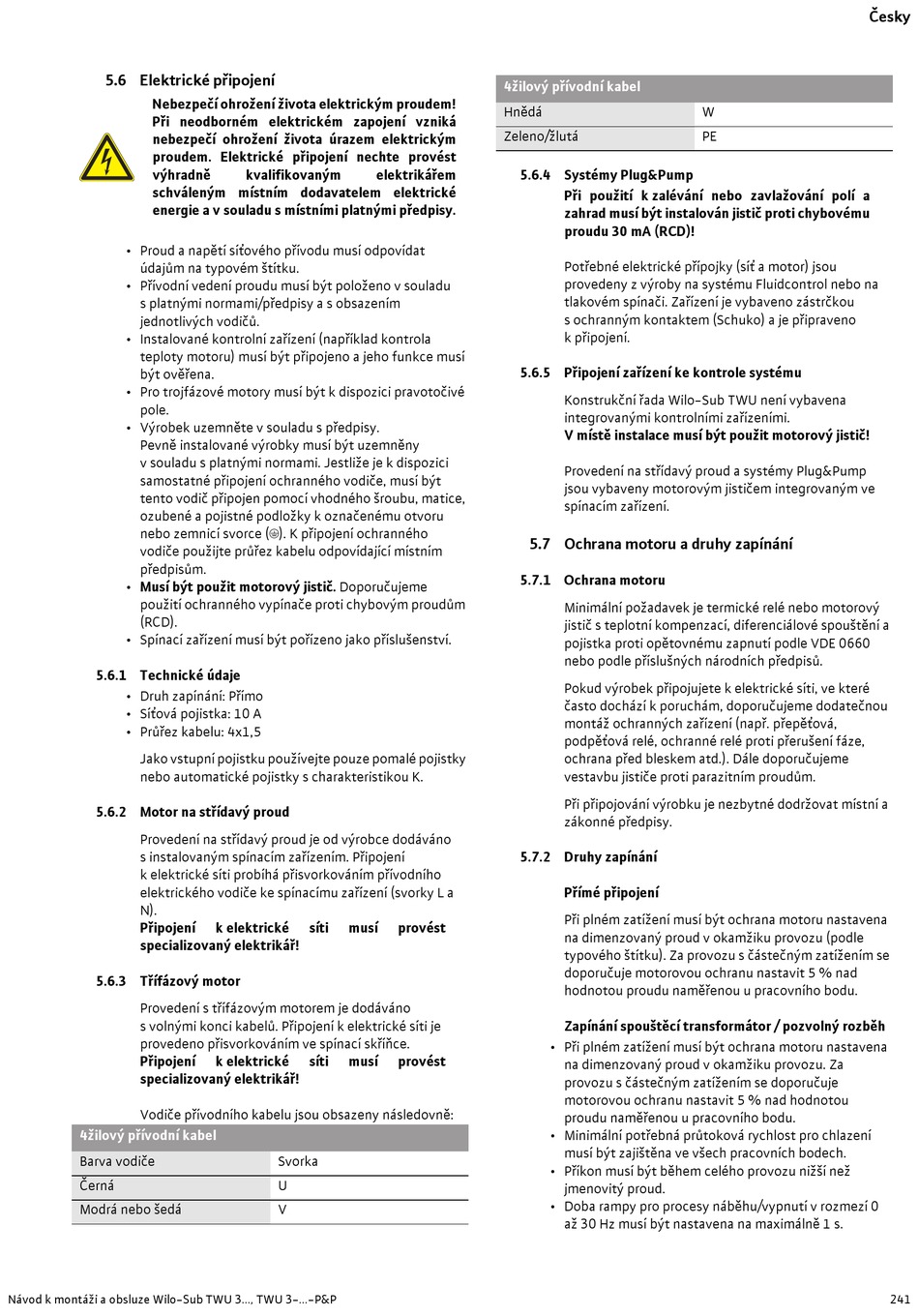

5.6 Elektrické připojení
Nebezpečí ohrožení života elektrickým proudem!
Při neodborném elektrickém zapojení vzniká
nebezpečí ohrožení života úrazem elektrickým
proudem. Elektrické připojení nechte provést
výhradně
schváleným místním dodavatelem elektrické
energie a v souladu s místními platnými předpisy.
• Proud a napětí síťového přívodu musí odpovídat
údajům na typovém štítku.
• Přívodní vedení proudu musí být položeno v souladu
s platnými normami/předpisy a s obsazením
jednotlivých vodičů.
• Instalované kontrolní zařízení (například kontrola
teploty motoru) musí být připojeno a jeho funkce musí
být ověřena.
• Pro trojfázové motory musí být k dispozici pravotočivé
pole.
• Výrobek uzemněte v souladu s předpisy.
Pevně instalované výrobky musí být uzemněny
v souladu s platnými normami. Jestliže je k dispozici
samostatné připojení ochranného vodiče, musí být
tento vodič připojen pomocí vhodného šroubu, matice,
ozubené a pojistné podložky k označenému otvoru
nebo zemnicí svorce (;). K připojení ochranného
vodiče použijte průřez kabelu odpovídající místním
předpisům.
• Musí být použit motorový jistič. Doporučujeme
použití ochranného vypínače proti chybovým proudům
(RCD).
• Spínací zařízení musí být pořízeno jako příslušenství.
5.6.1 Technické údaje
• Druh zapínání: Přímo
• Síťová pojistka: 10 A
• Průřez kabelu: 4x1,5
Jako vstupní pojistku používejte pouze pomalé pojistky
nebo automatické pojistky s charakteristikou K.
5.6.2 Motor na střídavý proud
Provedení na střídavý proud je od výrobce dodáváno
s instalovaným spínacím zařízením. Připojení
k elektrické síti probíhá přisvorkováním přívodního
elektrického vodiče ke spínacímu zařízení (svorky L a
N).
Připojení
specializovaný elektrikář!
5.6.3 Třífázový motor
Provedení s třífázovým motorem je dodáváno
s volnými konci kabelů. Připojení k elektrické síti je
provedeno přisvorkováním ve spínací skříňce.
Připojení
specializovaný elektrikář!
Vodiče přívodního kabelu jsou obsazeny následovně:
4žilový přívodní kabel
Barva vodiče
Černá
Modrá nebo šedá
Návod k montáži a obsluze Wilo-Sub TWU 3..., TWU 3-...-P&P
kvalifikovaným elektrikářem
k elektrické síti musí
k elektrické síti musí
Svorka
U
V
4žilový přívodní kabel
Hnědá
Zeleno/žlutá
5.6.4 Systémy Plug&Pump
Při použití k zalévání nebo zavlažování polí a
zahrad musí být instalován jistič proti chybovému
proudu 30 mA (RCD)!
Potřebné elektrické přípojky (síť a motor) jsou
provedeny z výroby na systému Fluidcontrol nebo na
tlakovém spínači. Zařízení je vybaveno zástrčkou
s ochranným kontaktem (Schuko) a je připraveno
k připojení.
5.6.5 Připojení zařízení ke kontrole systému
Konstrukční řada Wilo-Sub TWU není vybavena
integrovanými kontrolními zařízeními.
V místě instalace musí být použit motorový jistič!
Provedení na střídavý proud a systémy Plug&Pump
jsou vybaveny motorovým jističem integrovaným ve
spínacím zařízení.
5.7 Ochrana motoru a druhy zapínání
5.7.1 Ochrana motoru
Minimální požadavek je termické relé nebo motorový
jistič s teplotní kompenzací, diferenciálové spouštění a
pojistka proti opětovnému zapnutí podle VDE 0660
nebo podle příslušných národních předpisů.
Pokud výrobek připojujete k elektrické síti, ve které
často dochází k poruchám, doporučujeme dodatečnou
montáž ochranných zařízení (např. přepěťová,
podpěťová relé, ochranné relé proti přerušení fáze,
ochrana před bleskem atd.). Dále doporučujeme
vestavbu jističe proti parazitním proudům.
Při připojování výrobku je nezbytné dodržovat místní a
zákonné předpisy.
5.7.2 Druhy zapínání
Přímé připojení
Při plném zatížení musí být ochrana motoru nastavena
provést
na dimenzovaný proud v okamžiku provozu (podle
typového štítku). Za provozu s částečným zatížením se
doporučuje motorovou ochranu nastavit 5 % nad
hodnotou proudu naměřenou u pracovního bodu.
Zapínání spouštěcí transformátor / pozvolný rozběh
• Při plném zatížení musí být ochrana motoru nastavena
provést
na dimenzovaný proud v okamžiku provozu. Za
provozu s částečným zatížením se doporučuje
motorovou ochranu nastavit 5 % nad hodnotou
proudu naměřenou u pracovního bodu.
• Minimální potřebná průtoková rychlost pro chlazení
musí být zajištěna ve všech pracovních bodech.
• Příkon musí být během celého provozu nižší než
jmenovitý proud.
• Doba rampy pro procesy náběhu/vypnutí v rozmezí 0
až 30 Hz musí být nastavena na maximálně 1 s.
Česky
W
PE
