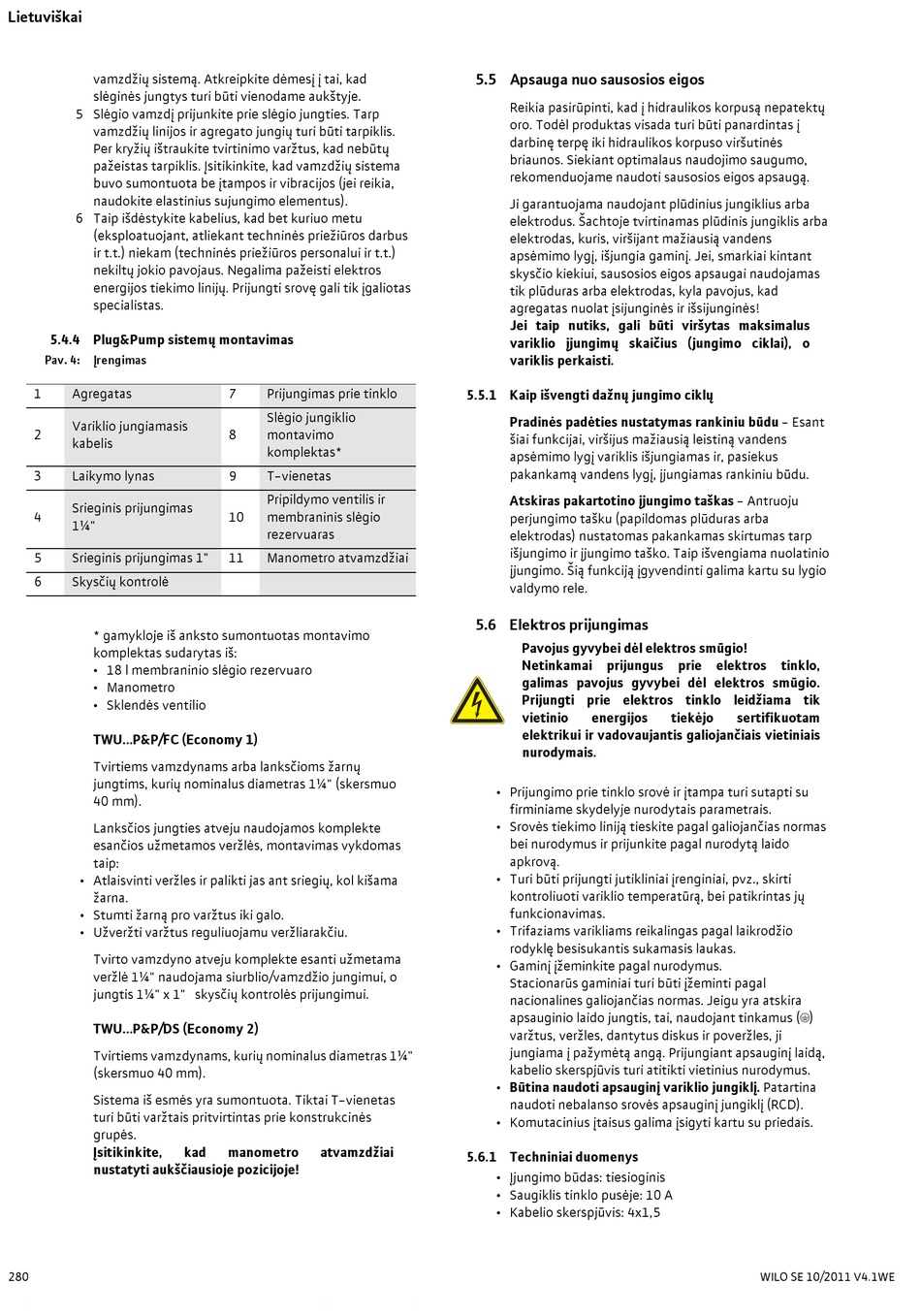

Lietuviškai
vamzdžių sistemą. Atkreipkite dėmesį į tai, kad
slėginės jungtys turi būti vienodame aukštyje.
5 Slėgio vamzdį prijunkite prie slėgio jungties. Tarp
vamzdžių linijos ir agregato jungių turi būti tarpiklis.
Per kryžių ištraukite tvirtinimo varžtus, kad nebūtų
pažeistas tarpiklis. Įsitikinkite, kad vamzdžių sistema
buvo sumontuota be įtampos ir vibracijos (jei reikia,
naudokite elastinius sujungimo elementus).
6 Taip išdėstykite kabelius, kad bet kuriuo metu
(eksploatuojant, atliekant techninės priežiūros darbus
ir t.t.) niekam (techninės priežiūros personalui ir t.t.)
nekiltų jokio pavojaus. Negalima pažeisti elektros
energijos tiekimo linijų. Prijungti srovę gali tik įgaliotas
specialistas.
5.4.4 Plug&Pump sistemų montavimas
Pav. 4: Įrengimas
1 Agregatas
Variklio jungiamasis
2
kabelis
3 Laikymo lynas
Srieginis prijungimas
4
1¼"
5 Srieginis prijungimas 1"
6 Skysčių kontrolė
* gamykloje iš anksto sumontuotas montavimo
komplektas sudarytas iš:
• 18 l membraninio slėgio rezervuaro
• Manometro
• Sklendės ventilio
TWU...P&P/FC (Economy 1)
Tvirtiems vamzdynams arba lanksčioms žarnų
jungtims, kurių nominalus diametras 1¼" (skersmuo
40 mm).
Lanksčios jungties atveju naudojamos komplekte
esančios užmetamos veržlės, montavimas vykdomas
taip:
• Atlaisvinti veržles ir palikti jas ant sriegių, kol kišama
žarna.
• Stumti žarną pro varžtus iki galo.
• Užveržti varžtus reguliuojamu veržliarakčiu.
Tvirto vamzdyno atveju komplekte esanti užmetama
veržlė 1¼" naudojama siurblio/vamzdžio jungimui, o
jungtis 1¼" x 1" skysčių kontrolės prijungimui.
TWU...P&P/DS (Economy 2)
Tvirtiems vamzdynams, kurių nominalus diametras 1¼"
(skersmuo 40 mm).
Sistema iš esmės yra sumontuota. Tiktai T-vienetas
turi būti varžtais pritvirtintas prie konstrukcinės
grupės.
Įsitikinkite,
nustatyti aukščiausioje pozicijoje!
280
7 Prijungimas prie tinklo
Slėgio jungiklio
8 montavimo
komplektas*
9 T-vienetas
Pripildymo ventilis ir
10 membraninis slėgio
rezervuaras
11 Manometro atvamzdžiai
kad manometro atvamzdžiai
5.5 Apsauga nuo sausosios eigos
Reikia pasirūpinti, kad į hidraulikos korpusą nepatektų
oro. Todėl produktas visada turi būti panardintas į
darbinę terpę iki hidraulikos korpuso viršutinės
briaunos. Siekiant optimalaus naudojimo saugumo,
rekomenduojame naudoti sausosios eigos apsaugą.
Ji garantuojama naudojant plūdinius jungiklius arba
elektrodus. Šachtoje tvirtinamas plūdinis jungiklis arba
elektrodas, kuris, viršijant mažiausią vandens
apsėmimo lygį, išjungia gaminį. Jei, smarkiai kintant
skysčio kiekiui, sausosios eigos apsaugai naudojamas
tik plūduras arba elektrodas, kyla pavojus, kad
agregatas nuolat įsijunginės ir išsijunginės!
Jei taip nutiks, gali būti viršytas maksimalus
variklio įjungimų skaičius (jungimo ciklai), o
variklis perkaisti.
5.5.1 Kaip išvengti dažnų jungimo ciklų
Pradinės padėties nustatymas rankiniu būdu - Esant
šiai funkcijai, viršijus mažiausią leistiną vandens
apsėmimo lygį variklis išjungiamas ir, pasiekus
pakankamą vandens lygį, įjungiamas rankiniu būdu.
Atskiras pakartotino įjungimo taškas - Antruoju
perjungimo tašku (papildomas plūduras arba
elektrodas) nustatomas pakankamas skirtumas tarp
išjungimo ir įjungimo taško. Taip išvengiama nuolatinio
įjungimo. Šią funkciją įgyvendinti galima kartu su lygio
valdymo rele.
5.6 Elektros prijungimas
Pavojus gyvybei dėl elektros smūgio!
Netinkamai prijungus prie elektros tinklo,
galimas pavojus gyvybei dėl elektros smūgio.
Prijungti prie elektros tinklo leidžiama tik
vietinio energijos
elektrikui ir vadovaujantis galiojančiais vietiniais
nurodymais.
• Prijungimo prie tinklo srovė ir įtampa turi sutapti su
firminiame skydelyje nurodytais parametrais.
• Srovės tiekimo liniją tieskite pagal galiojančias normas
bei nurodymus ir prijunkite pagal nurodytą laido
apkrovą.
• Turi būti prijungti jutikliniai įrenginiai, pvz., skirti
kontroliuoti variklio temperatūrą, bei patikrintas jų
funkcionavimas.
• Trifaziams varikliams reikalingas pagal laikrodžio
rodyklę besisukantis sukamasis laukas.
• Gaminį įžeminkite pagal nurodymus.
Stacionarūs gaminiai turi būti įžeminti pagal
nacionalines galiojančias normas. Jeigu yra atskira
apsauginio laido jungtis, tai, naudojant tinkamus (;)
varžtus, veržles, dantytus diskus ir poveržles, ji
jungiama į pažymėtą angą. Prijungiant apsauginį laidą,
kabelio skerspjūvis turi atitikti vietinius nurodymus.
• Būtina naudoti apsauginį variklio jungiklį. Patartina
naudoti nebalanso srovės apsauginį jungiklį (RCD).
• Komutacinius įtaisus galima įsigyti kartu su priedais.
5.6.1 Techniniai duomenys
• Įjungimo būdas: tiesioginis
• Saugiklis tinklo pusėje: 10 A
• Kabelio skerspjūvis: 4x1,5
tiekėjo sertifikuotam
WILO SE 10/2011 V4.1WE
