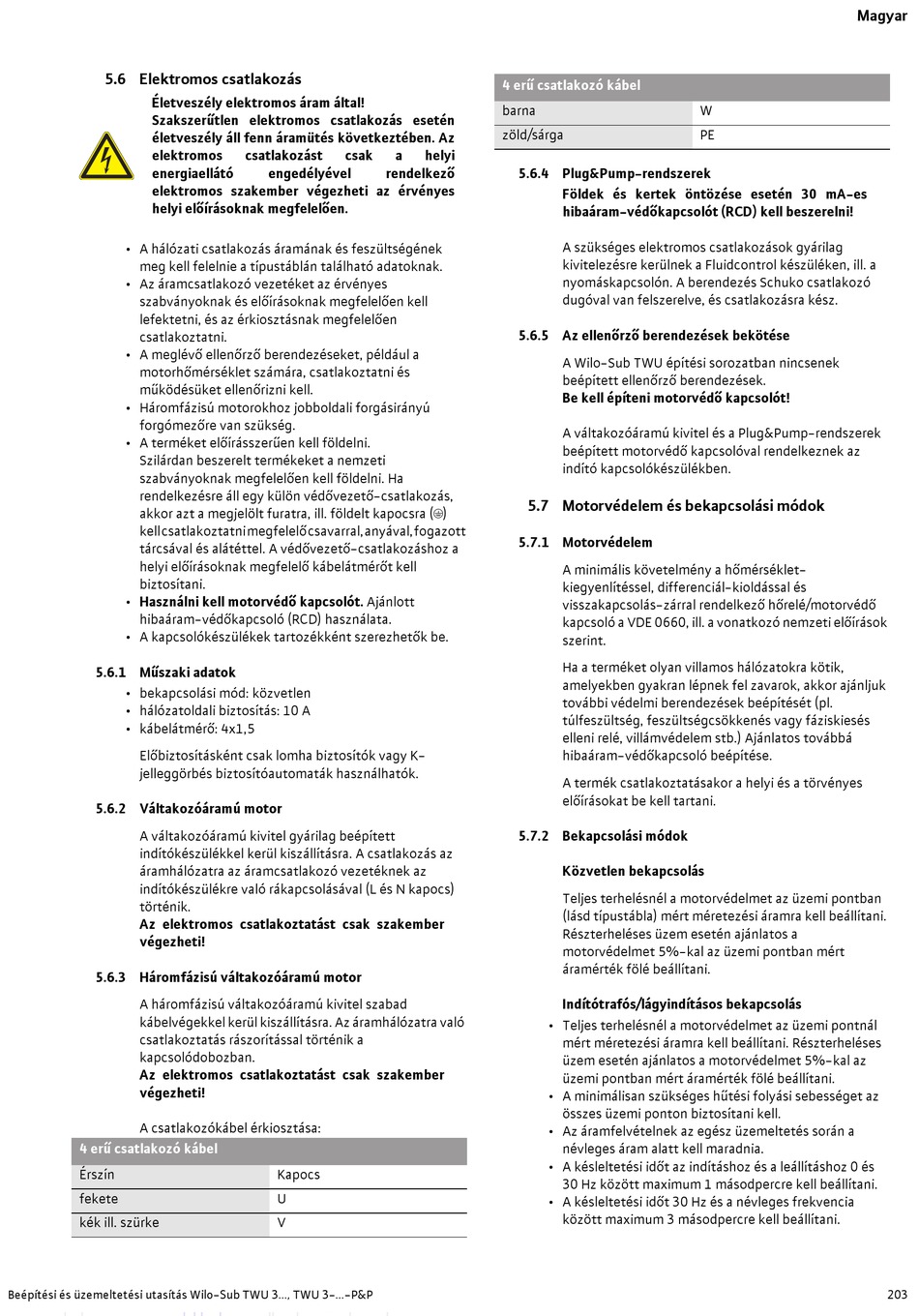

5.6 Elektromos csatlakozás
Életveszély elektromos áram által!
Szakszerűtlen elektromos csatlakozás esetén
életveszély áll fenn áramütés következtében. Az
elektromos
energiaellátó
elektromos szakember végezheti az érvényes
helyi előírásoknak megfelelően.
• A hálózati csatlakozás áramának és feszültségének
meg kell felelnie a típustáblán található adatoknak.
• Az áramcsatlakozó vezetéket az érvényes
szabványoknak és előírásoknak megfelelően kell
lefektetni, és az érkiosztásnak megfelelően
csatlakoztatni.
• A meglévő ellenőrző berendezéseket, például a
motorhőmérséklet számára, csatlakoztatni és
működésüket ellenőrizni kell.
• Háromfázisú motorokhoz jobboldali forgásirányú
forgómezőre van szükség.
• A terméket előírásszerűen kell földelni.
Szilárdan beszerelt termékeket a nemzeti
szabványoknak megfelelően kell földelni. Ha
rendelkezésre áll egy külön védővezető-csatlakozás,
akkor azt a megjelölt furatra, ill. földelt kapocsra (;)
kell csatlakoztatni megfelelő csavarral, anyával, fogazott
tárcsával és alátéttel. A védővezető-csatlakozáshoz a
helyi előírásoknak megfelelő kábelátmérőt kell
biztosítani.
• Használni kell motorvédő kapcsolót. Ajánlott
hibaáram-védőkapcsoló (RCD) használata.
• A kapcsolókészülékek tartozékként szerezhetők be.
5.6.1 Műszaki adatok
• bekapcsolási mód: közvetlen
• hálózatoldali biztosítás: 10 A
• kábelátmérő: 4x1,5
Előbiztosításként csak lomha biztosítók vagy K-
jelleggörbés biztosítóautomaták használhatók.
5.6.2 Váltakozóáramú motor
A váltakozóáramú kivitel gyárilag beépített
indítókészülékkel kerül kiszállításra. A csatlakozás az
áramhálózatra az áramcsatlakozó vezetéknek az
indítókészülékre való rákapcsolásával (L és N kapocs)
történik.
Az elektromos csatlakoztatást csak szakember
végezheti!
5.6.3 Háromfázisú váltakozóáramú motor
A háromfázisú váltakozóáramú kivitel szabad
kábelvégekkel kerül kiszállításra. Az áramhálózatra való
csatlakoztatás rászorítással történik a
kapcsolódobozban.
Az elektromos csatlakoztatást csak szakember
végezheti!
A csatlakozókábel érkiosztása:
4 erű csatlakozó kábel
Érszín
fekete
kék ill. szürke
Beépítési és üzemeltetési utasítás Wilo-Sub TWU 3..., TWU 3-...-P&P
csatlakozást csak a
engedélyével rendelkező
Kapocs
U
V
4 erű csatlakozó kábel
barna
zöld/sárga
helyi
5.6.4 Plug&Pump-rendszerek
Földek és kertek öntözése esetén 30 mA-es
hibaáram-védőkapcsolót (RCD) kell beszerelni!
A szükséges elektromos csatlakozások gyárilag
kivitelezésre kerülnek a Fluidcontrol készüléken, ill. a
nyomáskapcsolón. A berendezés Schuko csatlakozó
dugóval van felszerelve, és csatlakozásra kész.
5.6.5 Az ellenőrző berendezések bekötése
A Wilo-Sub TWU építési sorozatban nincsenek
beépített ellenőrző berendezések.
Be kell építeni motorvédő kapcsolót!
A váltakozóáramú kivitel és a Plug&Pump-rendszerek
beépített motorvédő kapcsolóval rendelkeznek az
indító kapcsolókészülékben.
5.7 Motorvédelem és bekapcsolási módok
5.7.1 Motorvédelem
A minimális követelmény a hőmérséklet-
kiegyenlítéssel, differenciál-kioldással és
visszakapcsolás-zárral rendelkező hőrelé/motorvédő
kapcsoló a VDE 0660, ill. a vonatkozó nemzeti előírások
szerint.
Ha a terméket olyan villamos hálózatokra kötik,
amelyekben gyakran lépnek fel zavarok, akkor ajánljuk
további védelmi berendezések beépítését (pl.
túlfeszültség, feszültségcsökkenés vagy fáziskiesés
elleni relé, villámvédelem stb.) Ajánlatos továbbá
hibaáram-védőkapcsoló beépítése.
A termék csatlakoztatásakor a helyi és a törvényes
előírásokat be kell tartani.
5.7.2 Bekapcsolási módok
Közvetlen bekapcsolás
Teljes terhelésnél a motorvédelmet az üzemi pontban
(lásd típustábla) mért méretezési áramra kell beállítani.
Részterheléses üzem esetén ajánlatos a
motorvédelmet 5%-kal az üzemi pontban mért
áramérték fölé beállítani.
Indítótrafós/lágyindításos bekapcsolás
• Teljes terhelésnél a motorvédelmet az üzemi pontnál
mért méretezési áramra kell beállítani. Részterheléses
üzem esetén ajánlatos a motorvédelmet 5%-kal az
üzemi pontban mért áramérték fölé beállítani.
• A minimálisan szükséges hűtési folyási sebességet az
összes üzemi ponton biztosítani kell.
• Az áramfelvételnek az egész üzemeltetés során a
névleges áram alatt kell maradnia.
• A késleltetési időt az indításhoz és a leállításhoz 0 és
30 Hz között maximum 1 másodpercre kell beállítani.
• A késleltetési időt 30 Hz és a névleges frekvencia
között maximum 3 másodpercre kell beállítani.
Magyar
W
PE
