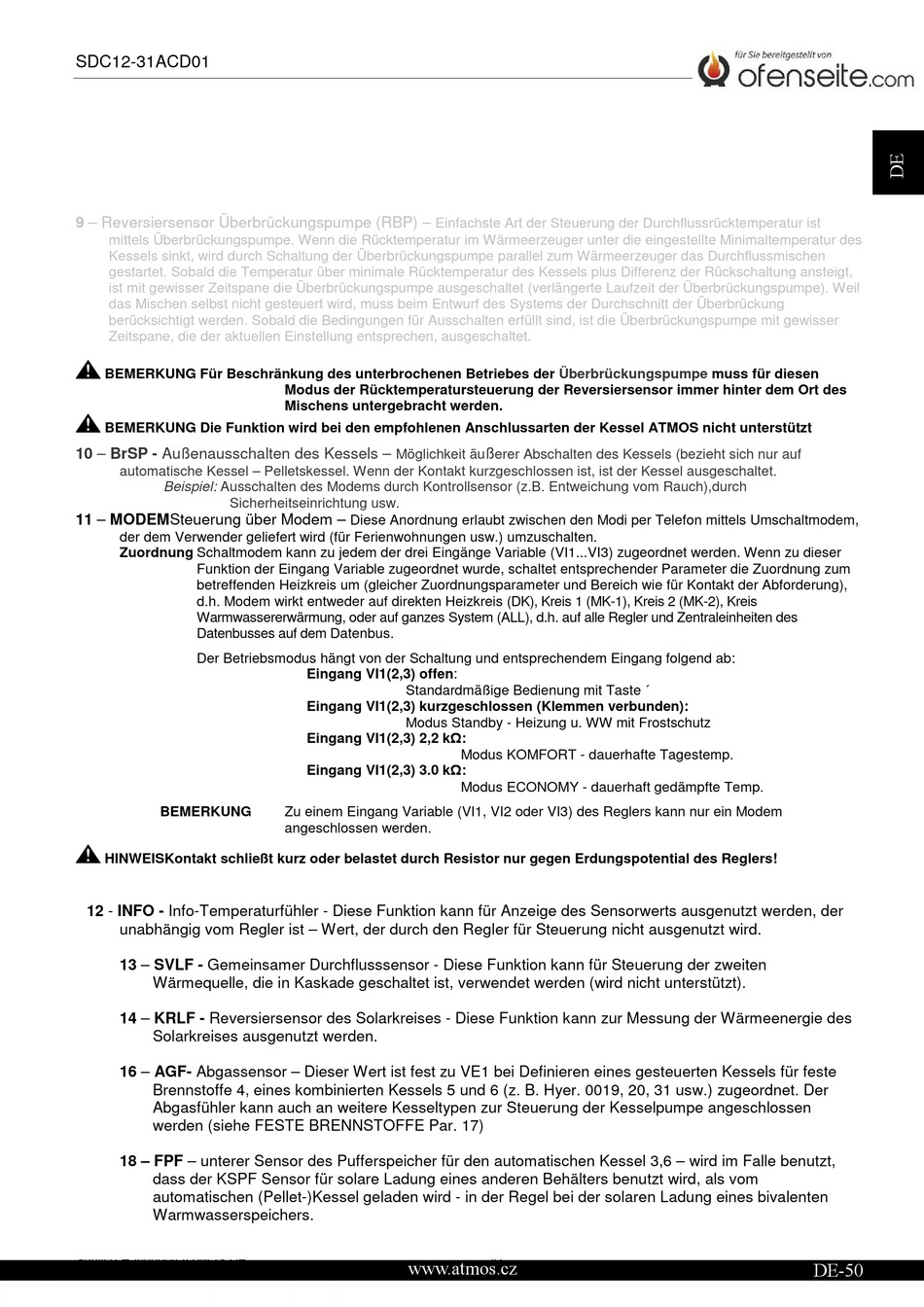

ATMOS SDC12-31ACD01 Handbuch Seite 49

SDC12-31ACD01
9 – Reversiersensor Überbrückungspumpe (RBP) –
mittels Überbrückungspumpe. Wenn die Rücktemperatur im Wärmeerzeuger unter die eingestellte Minimaltemperatur des
Kessels sinkt, wird durch Schaltung der Überbrückungspumpe parallel zum Wärmeerzeuger das Durchflussmischen
gestartet. Sobald die Temperatur über minimale Rücktemperatur des Kessels plus Differenz der Rückschaltung ansteigt,
ist mit gewisser Zeitspane die Überbrückungspumpe ausgeschaltet (verlängerte Laufzeit der Überbrückungspumpe). Weil
das Mischen selbst nicht gesteuert wird, muss beim Entwurf des Systems der Durchschnitt der Überbrückung
berücksichtigt werden. Sobald die Bedingungen für Ausschalten erfüllt sind, ist die Überbrückungspumpe mit gewisser
Zeitspane, die der aktuellen Einstellung entsprechen, ausgeschaltet.
BEMERKUNG Für Beschränkung des unterbrochenen Betriebes der
BEMERKUNG Die Funktion wird bei den empfohlenen Anschlussarten der Kessel ATMOS nicht unterstützt
10 – BrSP - Außenausschalten des Kessels –
automatische Kessel – Pelletskessel. Wenn der Kontakt kurzgeschlossen ist, ist der Kessel ausgeschaltet.
Beispiel: Ausschalten des Modems durch Kontrollsensor (z.B. Entweichung vom Rauch),durch
Sicherheitseinrichtung usw.
11 – MODEMSteuerung über Modem –
der dem Verwender geliefert wird (für Ferienwohnungen usw.) umzuschalten.
Zuordnung Schaltmodem kann zu jedem der drei Eingänge Variable (VI1...VI3) zugeordnet werden. Wenn zu dieser
Funktion der Eingang Variable zugeordnet wurde, schaltet entsprechender Parameter die Zuordnung zum
betreffenden Heizkreis um (gleicher Zuordnungsparameter und Bereich wie für Kontakt der Abforderung),
d.h. Modem wirkt entweder auf direkten Heizkreis (DK), Kreis 1 (MK-1), Kreis 2 (MK-2), Kreis
Warmwassererwärmung, oder auf ganzes System (ALL), d.h. auf alle Regler und Zentraleinheiten des
Datenbusses auf dem Datenbus.
Der Betriebsmodus hängt von der Schaltung und entsprechendem Eingang folgend ab:
BEMERKUNG
HINWEISKontakt schließt kurz oder belastet durch Resistor nur gegen Erdungspotential des Reglers!
12 - INFO - Info-Temperaturfühler - Diese Funktion kann für Anzeige des Sensorwerts ausgenutzt werden, der
unabhängig vom Regler ist – Wert, der durch den Regler für Steuerung nicht ausgenutzt wird.
13 – SVLF - Gemeinsamer Durchflusssensor - Diese Funktion kann für Steuerung der zweiten
Wärmequelle, die in Kaskade geschaltet ist, verwendet werden (wird nicht unterstützt).
14 – KRLF - Reversiersensor des Solarkreises - Diese Funktion kann zur Messung der Wärmeenergie des
Solarkreises ausgenutzt werden.
16 – AGF- Abgassensor – Dieser Wert ist fest zu VE1 bei Definieren eines gesteuerten Kessels für feste
Brennstoffe 4, eines kombinierten Kessels 5 und 6 (z. B. Hyer. 0019, 20, 31 usw.) zugeordnet. Der
Abgasfühler kann auch an weitere Kesseltypen zur Steuerung der Kesselpumpe angeschlossen
werden (siehe FESTE BRENNSTOFFE Par. 17)
18 – FPF – unterer Sensor des Pufferspeicher für den automatischen Kessel 3,6 – wird im Falle benutzt,
dass der KSPF Sensor für solare Ladung eines anderen Behälters benutzt wird, als vom
automatischen (Pellet-)Kessel geladen wird - in der Regel bei der solaren Ladung eines bivalenten
Warmwasserspeichers.
Service-Handbuch ATMOS DE
Einfachste Art der Steuerung der Durchflussrücktemperatur ist
Modus der Rücktemperatursteuerung der Reversiersensor immer hinter dem Ort des
Mischens untergebracht werden.
Möglichkeit äu
Diese Anordnung erlaubt zwischen den Modi per Telefon mittels Umschaltmodem,
Eingang VI1(2,3) offen:
Standardmäßige Bedienung mit Taste ´
Eingang VI1(2,3) kurzgeschlossen (Klemmen verbunden):
Modus Standby - Heizung u. WW mit Frostschutz
Eingang VI1(2,3) 2,2 k:
Eingang VI1(2,3) 3.0 k:
Zu einem Eingang Variable (VI1, VI2 oder VI3) des Reglers kann nur ein Modem
angeschlossen werden.
www.atmos.cz
Überbrückungspumpe
ß
erer Abschalten des Kessels (bezieht sich nur auf
Modus KOMFORT - dauerhafte Tagestemp.
Modus ECONOMY - dauerhaft gedämpfte Temp.
50
muss für diesen
DE-50
