ATMOS SDC12-31ACD01 Handbuch Seite 148

SDC12-31 ACD01

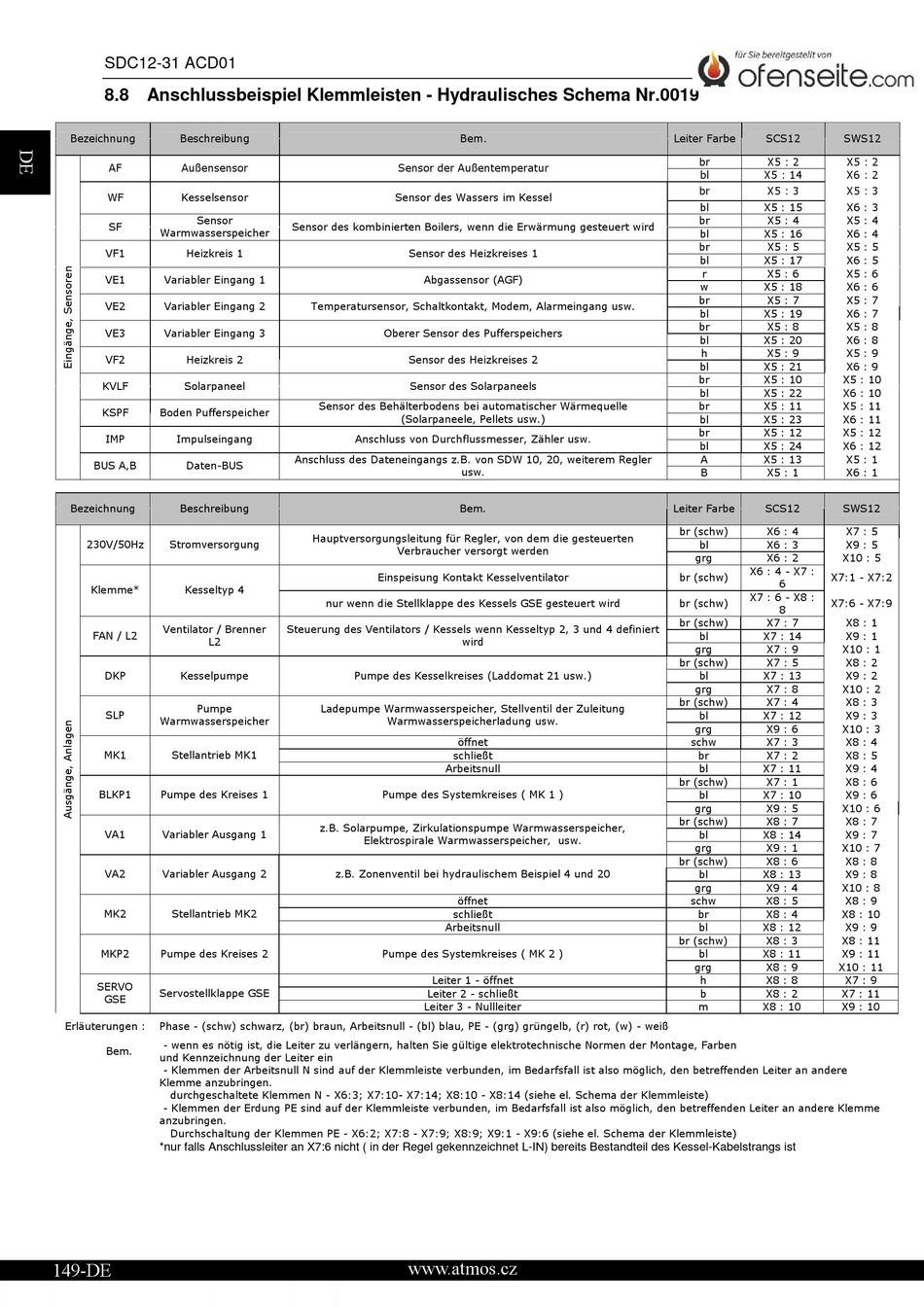

8.8 Anschlussbeispiel Klemmleisten - Hydraulisches Schema Nr.0019
 
 
 



 
 
 
 
 
 
 
 
 
  
 
  
 



 



 
 
 
 
 
 



  

 


 

  

 

  
*nur falls Anschlussleiter an X7:6 nicht ( in der Regel gekennzeichnet L-IN) bereits Bestandteil des Kessel-Kabelstrangs ist
 
149-DE





































