5.3.3.2

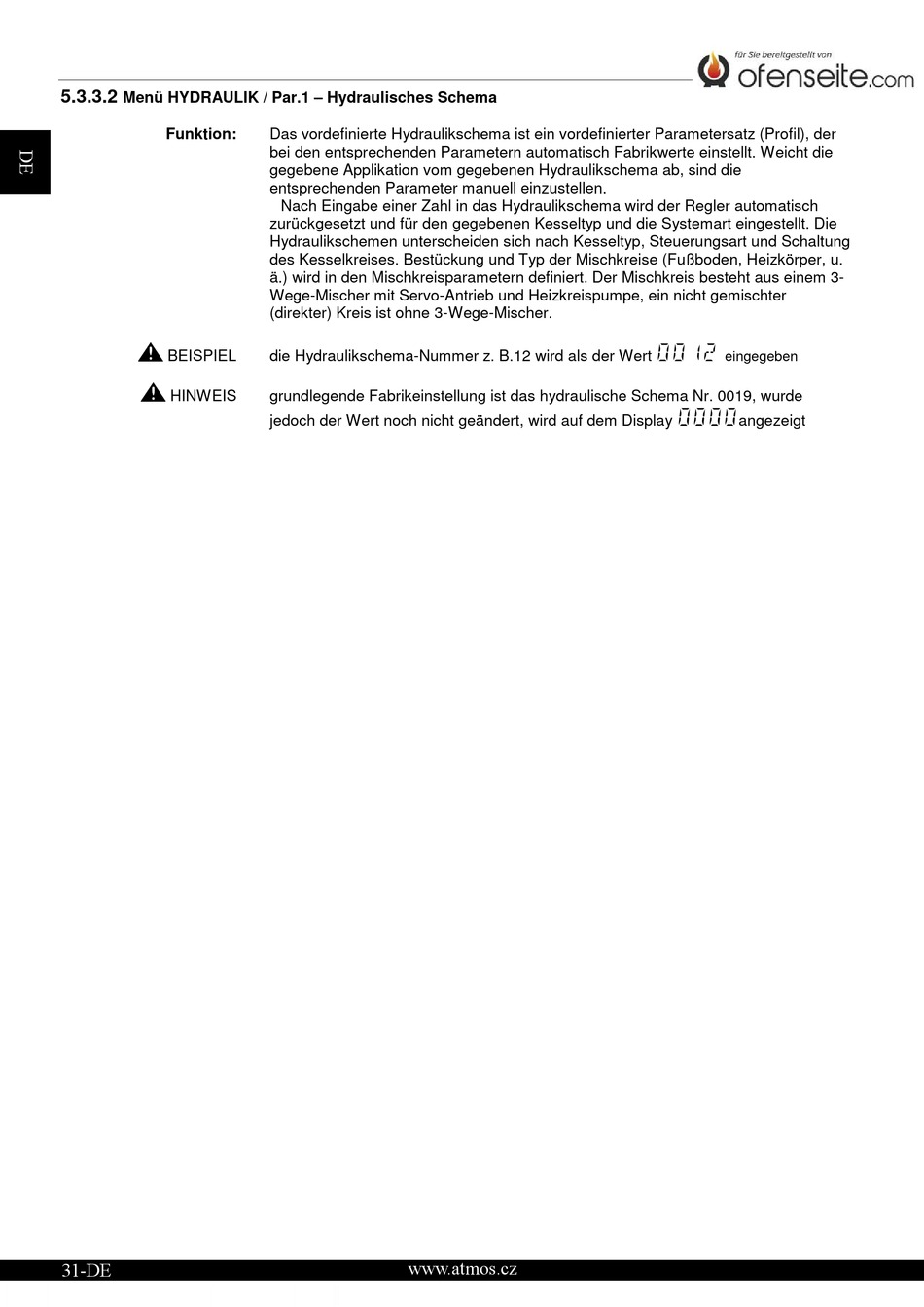

Menü HYDRAULIK / Par.1 – Hydraulisches Schema
Funktion:
BEISPIEL
HINWEIS
31-DE
Das vordefinierte Hydraulikschema ist ein vordefinierter Parametersatz (Profil), der
bei den entsprechenden Parametern automatisch Fabrikwerte einstellt. Weicht die
gegebene Applikation vom gegebenen Hydraulikschema ab, sind die
entsprechenden Parameter manuell einzustellen.
Nach Eingabe einer Zahl in das Hydraulikschema wird der Regler automatisch
zurückgesetzt und für den gegebenen Kesseltyp und die Systemart eingestellt. Die
Hydraulikschemen unterscheiden sich nach Kesseltyp, Steuerungsart und Schaltung
des Kesselkreises. Bestückung und Typ der Mischkreise (Fußboden, Heizkörper, u.
ä.) wird in den Mischkreisparametern definiert. Der Mischkreis besteht aus einem 3-
Wege-Mischer mit Servo-Antrieb und Heizkreispumpe, ein nicht gemischter
(direkter) Kreis ist ohne 3-Wege-Mischer.
die Hydraulikschema-Nummer z. B.12 wird als der Wert
grundlegende Fabrikeinstellung ist das hydraulische Schema Nr. 0019, wurde
jedoch der Wert noch nicht geändert, wird auf dem Display
www.atmos.cz
31
SDC12-31ACD01

eingegeben

angezeigt
