4.3

Reglerparameter

Durch Betätigen der ↑-Taste aus der Messmaske gelangt man in das Hauptmenü zur
Einstellung des Multronic.

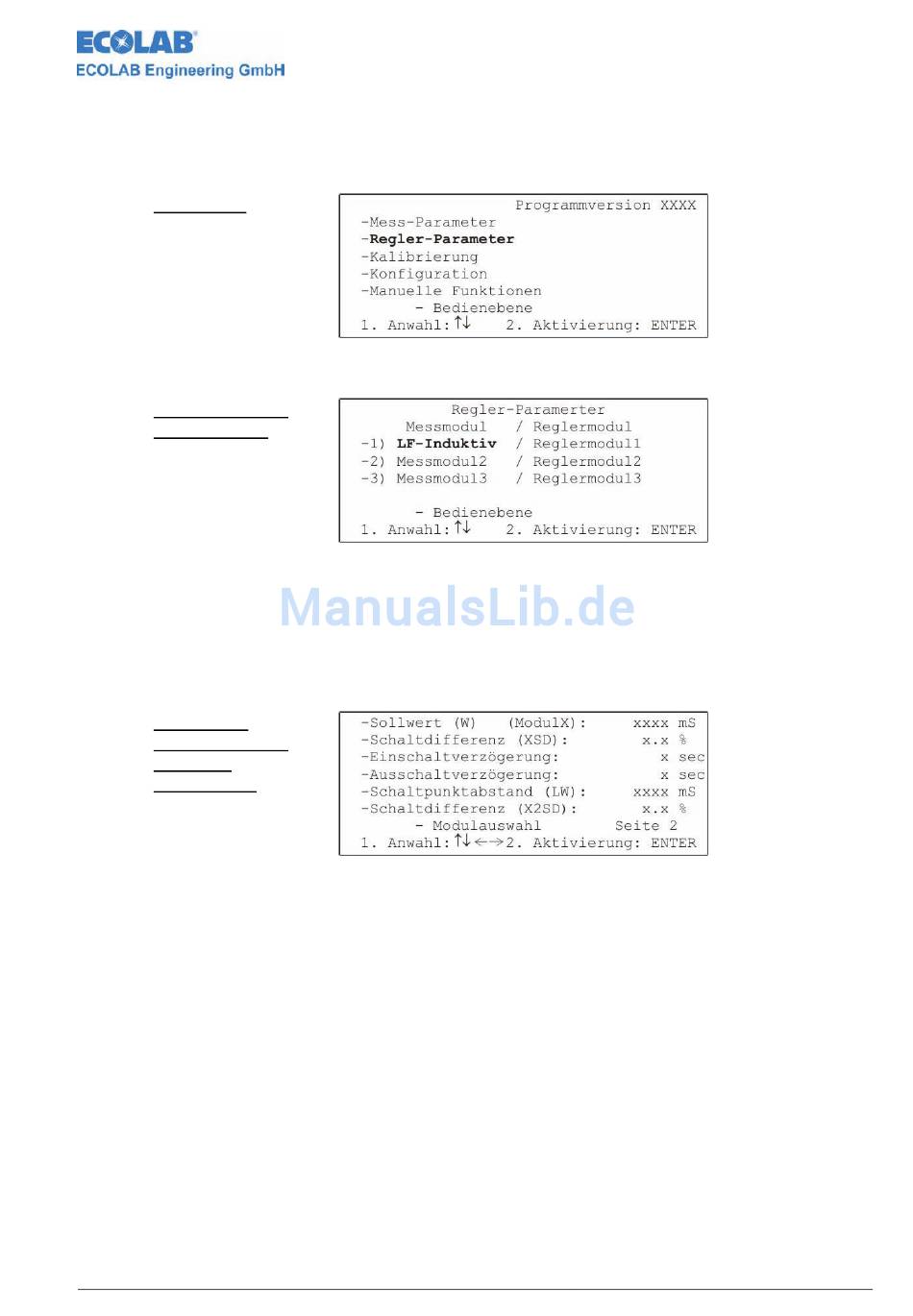

Hauptmenü
Auswahl der Reglerparameter durch Positionierung des Cursors auf den Auswahlpunkt
und Betätigung der ENTER-Taste.
Reglerparameter
Modulauswahl
(entfällt bei
Multronic OC!)
Anschließend ist das zu parametrierende LF-Induktiv-Messmodul auszuwählen. Bewegen
Sie dazu den Cursor auf die entsprechende Auswahlposition und betätigen Sie die
ENTER-Taste.
Die Einstellung der LF-Induktiv-Reglerparameter erfolgt auf 2 Seiten.
Die Darstellung der Seite 1 ist abhängig von der Regler-Typ-Einstellung in der Modulkon-
figuration.
Für das Signalgerät gelten folgende Einstellungen:
LF-Induktiv-
Reglerparameter
- Seite 1 -
(Signalgerät)
Bei Sollwert (W) erfolgt die Sollwerteinstellung innerhalb des Messbereiches.
Wertebereich (je nach eingestellten Messbereich):
Messbereich
0..2mS
0..20mS
0..200mS
0..2000mS
Bei Schaltdifferenz (XSD) wird die Schalthysterese um den Sollwert angegeben.
Die Prozentangabe bezieht sich auf den Sollwert.
Wertebereich: 0.0 % bis 30.0 %
Mit der Einstellung der Einschaltverzögerung kann der Einschaltzeitpunkt des entspre-
chenden Relais um die eingestellte Zeit verzögert werden.
Wertebereich: 0 sec bis 240 sec
Mit der Einstellung der Ausschaltverzögerung kann der Ausschaltzeitpunkt des entspre-
chenden Relais um die eingestellte Zeit verzögert werden.
Wertebereich: 0 sec bis 240 sec
417101800_Anhang01_LF_induktiv.doc
Leitfähigkeitsmessmodul (induktiv)
Wertebereich
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
- 16 - Rev. 06-07/10
