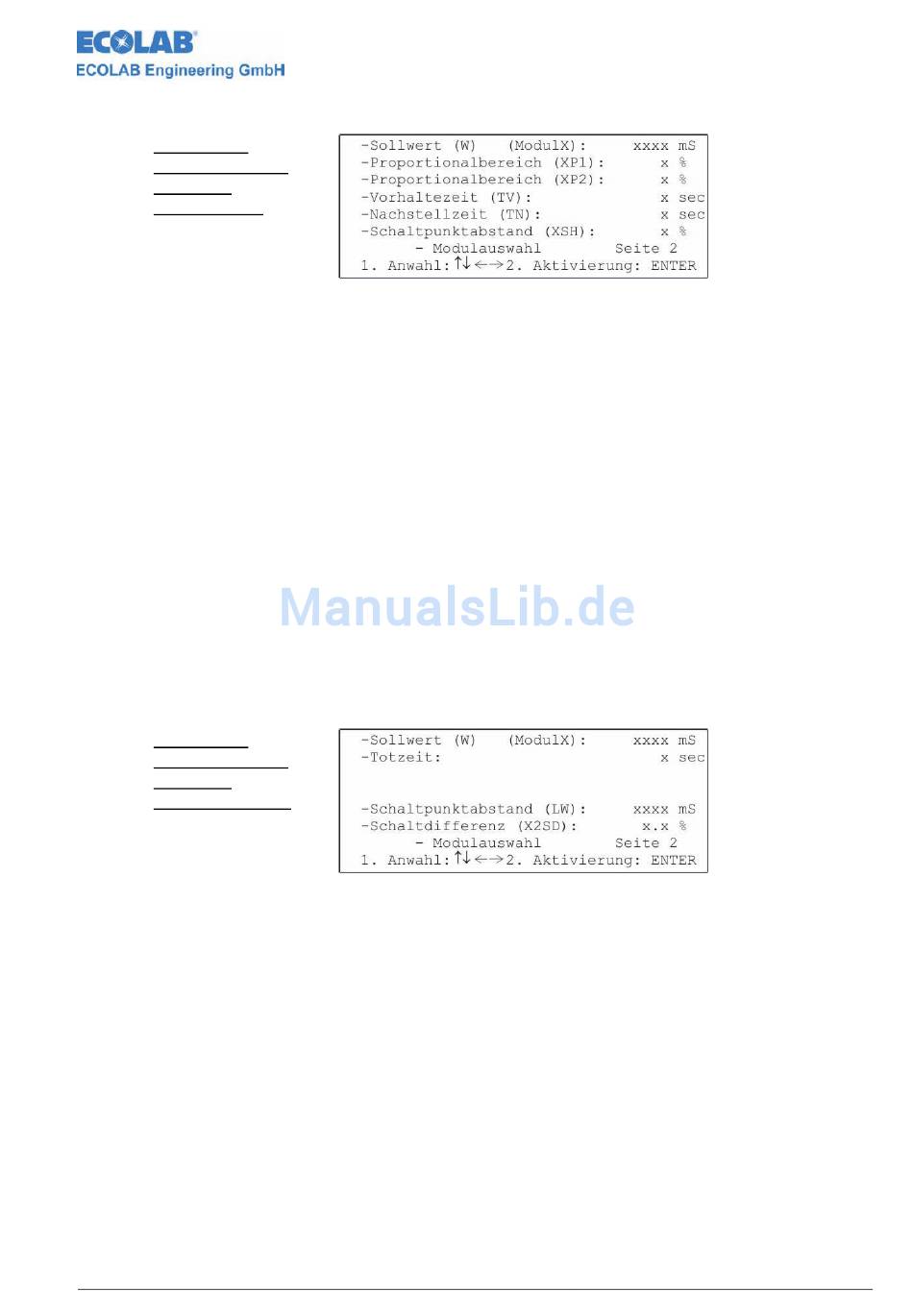

Für den 3-Punkt-PID-Regler gelten folgende Einstellungen:
LF-Induktiv-
Reglerparameter
- Seite 1 -
(3-Punkt-PID)
Bei Sollwert (W) erfolgt die Sollwerteinstellung innerhalb des Messbereiches.
Wertebereich (je nach eingestellten Messbereich):
Messbereich
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Über Proportionalbereich (XP1) und Proportionalbereich (XP2) lassen sich die Proportio-
nalitätsfaktoren für den P-Anteil des jeweiligen Reglers einstellen.
Wertebereich: 0 % bis 999 %
Mit den Einstellungen von Vorhaltezeit (Tv) und Nachstellzeit (Tn) kann der ID-Anteil des
Reglers eingestellt werden.
Wertebereich: 0 sec bis 1200 sec (Vorhaltezeit)
Über Schaltpunktabstand (XSH) läßt sich der Schaltpunkt 2 einstellen. Die Prozentangabe
bezieht sich auf den Sollwert.
Wertebereich: 0 % bis 20 %
Mit Modulauswahl erfolgt die Rückkehr in die Reglerparameter Modulauswahl.
Mit Seite 2 werden weitergehende Parameter auf einer zweiten Einstellungsseite dargestellt.
Für den 2-Punkt-FUZZY-Regler gelten folgende Einstellungen:
LF-Induktiv-
Reglerparameter
- Seite 1 -
(2-Punkt-FUZZY)
Bei Sollwert (W) erfolgt die Sollwerteinstellung innerhalb des Messbereiches.
Wertebereich (je nach eingestellten Messbereich):
Messbereich
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Mit der Einstellung der Totzeit wird dem FUZZY-Regler die Systemcharakterisik bekannt
gemacht.
Wertebereich:
Bei Schaltpunktabstand (LW) kann der absolute Abstand des Schaltpunktes 2 vom Soll-
wert eingegeben werden.
Wertebereich (je nach eingestellten Messbereich):
Messbereich
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
417101800_Anhang01_LF_induktiv.doc
Leitfähigkeitsmessmodul (induktiv)
Wertebereich
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
0 sec bis 3600 sec (Nachstellzeit)
Wertebereich
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
0 sec bis 60 sec
Wertebereich
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
- 18 - Rev. 06-07/10
