Les réglages suivants sont applicables pour les régulateurs flous adaptatifs à 3 points :
Paramètres
régulateurs de
conductivité inductifs
page 1
(flou 3 points
adaptatif)

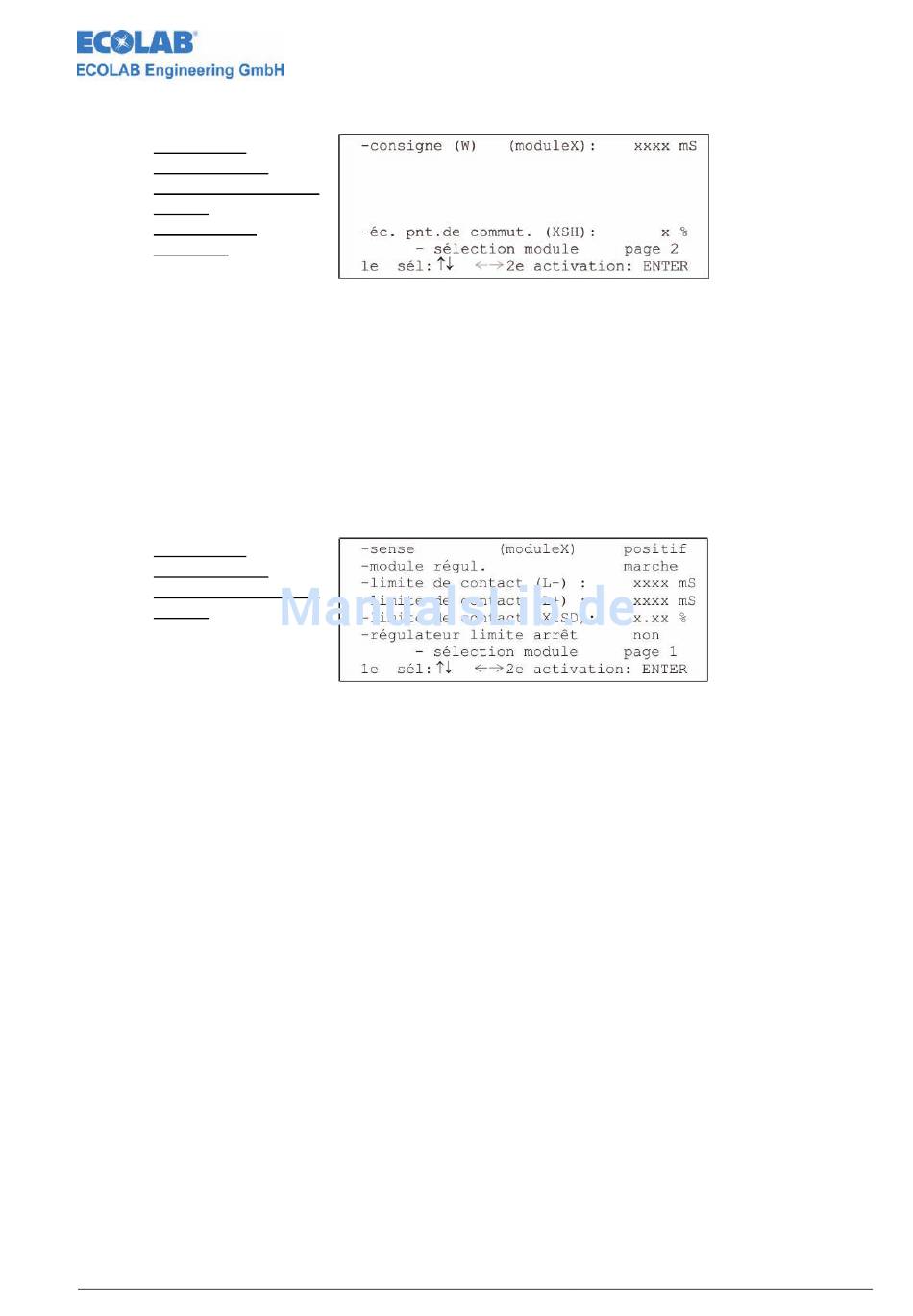

L'ajustage au sein de la valeur de consigne s'effectue sur le champ consigne (W).
Plage de valeurs (en fonction de la plage de mesure ajustée) :
Plage de mesure
0..2mS
0..20mS
0..200mS
0..2000mS
L'ajustage du point de commutation 2 s'effectue via le champ éc.t pnt. de commut. (XSH).
L'indication en pour-cents se réfère à la valeur de consigne.
Plage de valeurs:
Via sélection module on retourne à la sélection de modules des paramètres pour régulateurs.
Les possibilités d'ajustage suivantes pour le mode opératoire du régulateur se trouvent sur la page 2:
Paramètres
régulateurs de
conductivité inductifs
page 2
On peut indiquer la direction de régulation du régulateur via le champ sense d'action. Cet ajus-
tage n'est pas utilisé avec les régulateurs à 3 positions.
Plage de valeurs: positif / négatif
Dans le cas d'un sens d'action positif, le contact du régulateur respectif s'ouvre dès constata-
tion d'un sous-dépassement de la valeur de consigne. De manière analogue, la même chose
est valable dans le cas d'un sens d'action négatif.
Sur le champ module régul. on peut mettre en marche ou arrêter le régulateur.
Plage de valeurs: marche / arrêt
Via limite de contact (L-) (L+) on peut indiquer le seuil inférieur et supérieur de l'alarme de la
valeur limite.
Plage de valeurs (en fonction de la plage de mesure ajustée) :
Plage de mesure
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Il est possible de mettre le contrôle de la valeur limite hors fonction. Cela s'effectue via le
champ arrêt.
L'hystérésis de commutation autour de la limite de contact peut être indiqué en % via le champ
limite de contact (X2SD).
Plage de valeurs: 0.0 % à 30.0 %
Il est possible de mettre, via le champ régulateur limite arrêt, le régulateur d'un autre module
hors fonction dès que le domaine limite est atteint.
Plage de valeurs (module sur slot d'extension 1): aucun / tous / module 2 / module 3
Via le champ sélection module on retourne à la sélection de module des paramètres pour régu-
lateurs.
Les paramètres spécifiques du régulateur ajusté sont affichés via page 1.
417101800_Anhang01_LF_induktiv.doc
Module de mesure de conductivité (inductif)
Plage de valeurs
0.000mS à 2.000mS
0.00mS à 20.00mS
0.0mS à 200.0mS
0mS à 2000mS
0 % à 20 %
Plage de valeurs
0.000 mS à 2.000 mS
0.00 mS à 20.00 mS
0.0 mS à 200.0 mS
0 mS à 2000 mS
