L'ajustage de la valeur de consigne au sein de la plage de mesure s'effectue avec consi-
gne (W).
Plage de valeurs (en fonction de la plage de mesure ajustée) :
Plage de mesure Plage de valeurs
0..2mS
0..20mS
0..200mS
0..2000mS
L'ajustage du facteur de proportionnalité pour la part P du régulateur s'effectue via bande
proportionnelle (XP1).
Plage de valeurs : 0 % à 999 %
Via const. de temps (Tv) temps de comp. (Tn) on peut ajuster la part ID du régulateur.
Plage de valeurs:
On peut entrer l'écart absolu entre le point de commutation 2 et la valeur de consigne via
éc. pnt. de commut. (LW).
Plage de valeurs (en fonction de la plage de mesure ajustée) :
Plage de mesure Plage de valeurs
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
En ajustant la diff. de commut. (X2SD) il est possible de déterminer un hystérésis de com-
mutation autour du point de commutation 2. L'indication en pour-cents se réfère à la valeur
absolue du point de commutation 2.
Plage de valeurs : 0.0 % à 30.0 %
Via sélection du module on retourne à la sélection des modules des paramètres pour régu-
lateurs.
La page 2 décrit des paramètres ultérieurs ajustables sur une deuxième page.

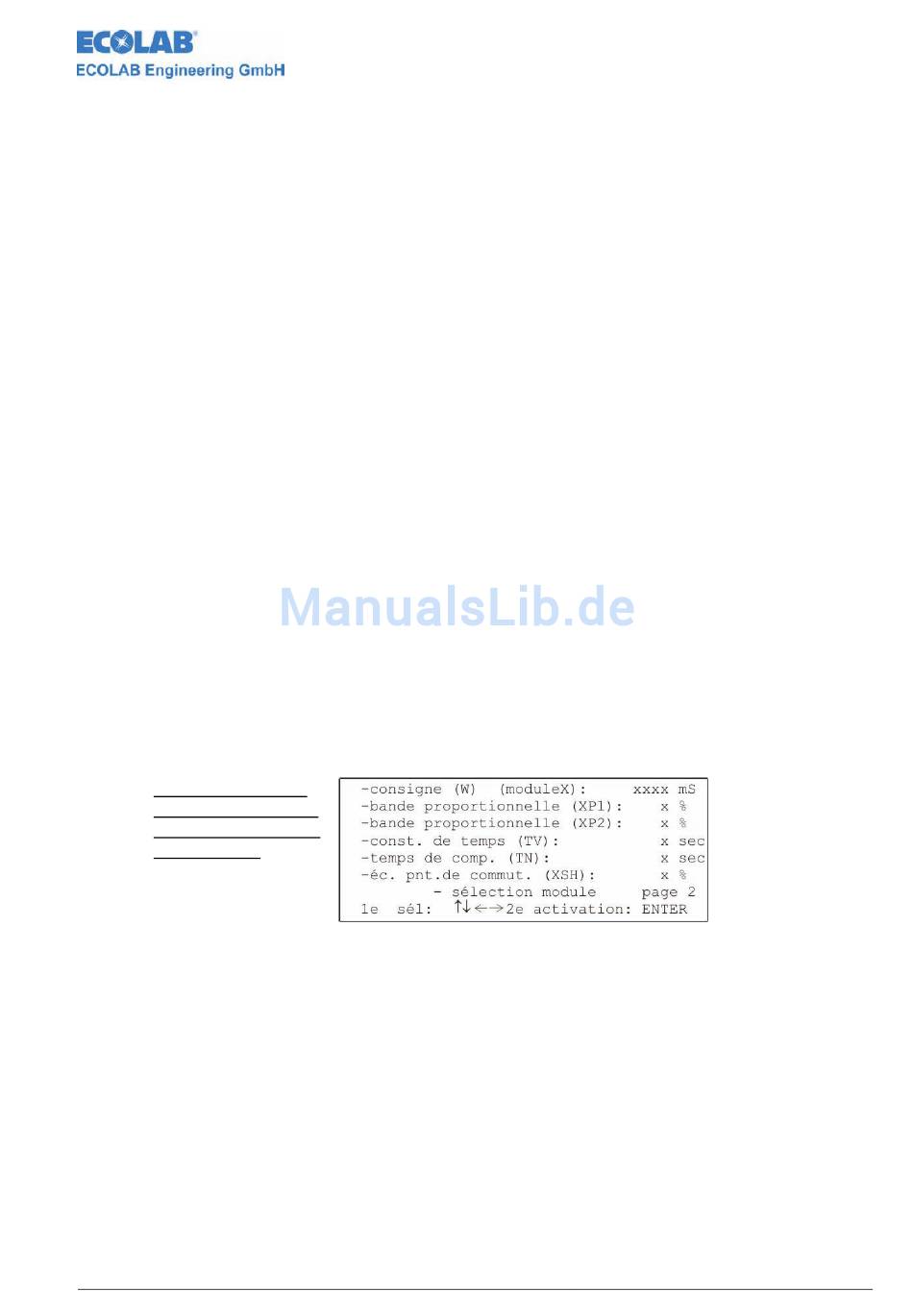

Les ajustages suivants sont significatifs pour le régulateur PID à 3 positions :
Paramètres régula-
teurs de conductivité
inductifs page 1 (PID
à 3 positions)
L'ajustage de la valeur de consigne dans la plage de mesure est fait sur le champ consigne
(W). Plage de valeurs (en fonction de la plage de mesure ajustée) :
Plage de mesure Plage de valeurs
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Les facteurs de proportionnalité pour les parts P de chaque régulateur peuvent être ajustés
via bande proportionnelle (XP1) (XP2).
Plage de valeurs : 0 % à 999 %
La part ID du régulateur peut être ajustée via const. de temps (Tv) et temps de comp. (Tn).
Plage de valeurs:
417101800_Anhang01_LF_induktiv.doc
Module de mesure de conductivité (inductif)
0.000 mS à 2.000 mS
0.00 mS à 20.00 mS
0.0 mS à 200.0 mS
0 mS à 2000 mS
0 sec à 1200 sec (constante de temps)
0 sec à 3600 sec (temps de compensation)
0.000 mS à 2.000 mS
0.00 mS à 20.00 mS
0.0 mS à 200.0 mS
0 mS à 2000 mS
0.000 mS à 2.000 mS
0.00 mS à 20.00 mS
0.0 mS à 200.0 mS
0 mS à 2000 mS
0 sec à 1200 sec (constante de temps)
0 sec à 3600 sec (temps de compensation)
