4.2

Mess-Parameter

Durch Betätigen der ↑-Taste aus der Messmaske gelangt man in das Hauptmenü zur Ein-
stellung des Multronic.

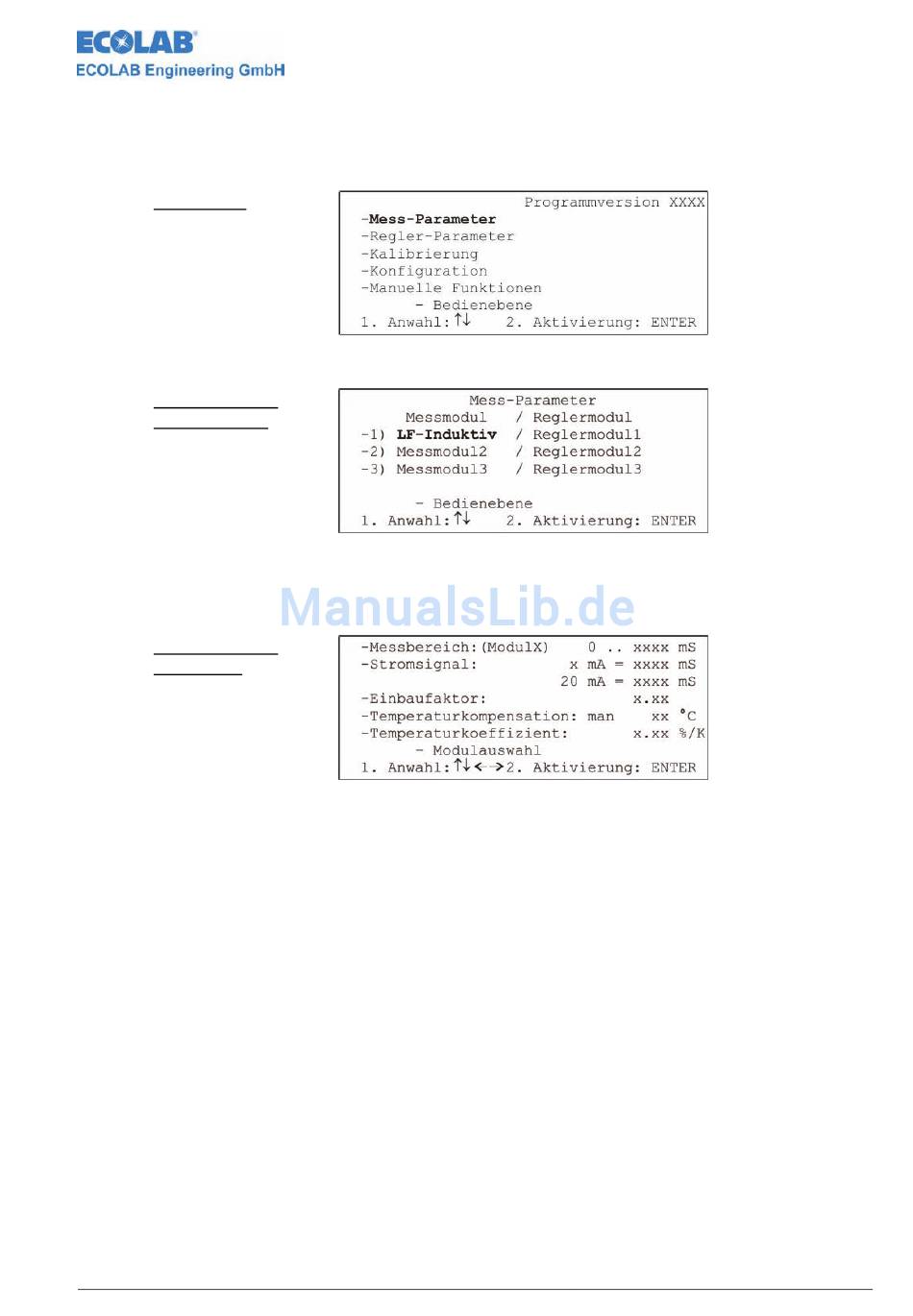

Hauptmenü
Auswahl der Messparameter durch Positionierung des Cursors auf den Auswahlpunkt und
Betätigung der ENTER-Taste.
Messparameter
Modulauswahl
(entfällt bei
Multronic OC!)
Anschließend
Bewegen Sie dazu den Cursor auf die entsprechende Auswahlposition und betätigen Sie
die ENTER-Taste.
Für das LF-Induktiv-Messmodul sind folgende Messparameter einstellbar:
Messparameter
LF-Induktiv
Bei Messbereich erfolgt die Umstellung des Messbereiches.
Wertebereich: 0..2 mS / 0..20 mS / 0..200 mS / 0..2000 mS
Die Einstellung für das Stromsignal ist auf zwei Zeilen verteilt.
In der ersten Zeile kann die untere Grenze des Stromsignals eingestellt werden.
An der ersten Position kann der minimale Ausgangsstrom zwischen 0 mA und 4 mA um-
gestellt werden. An der zweiten Position (mit →-Taste von der ersten Position zu errei-
chen) kann eingestellt werden, welchem Messwert der minimale Ausgangsstroms zuge-
ordnet wird.
In der zweiten Zeile kann nur die Messwertzuordnung für den maximalen Ausgangs-
stroms (20 mA) eingestellt werden.
jeweiliger Wertebereich: (in Abhängigkeit vom eingestellten Messbereich)
Messbereich Wertebereich
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Es ist darauf zu achten, dass der Messwert für den maximalen Ausgangsstrom grösser
dem Messwert für den minimalen Ausgangsstrom gewählt wird. Fällt der aktuelle Mess-
wert unter den eingestellten Messwert für den minimalen Ausgangsstrom, so bleibt der
Ausgangsstrom auf diesem Minimum. Analog verhält es sich, wenn der aktuelle Messwert
über die Zuordnung für den maximalen Ausgangsstrom ansteigt.
417101800_Anhang01_LF_induktiv.doc
Leitfähigkeitsmessmodul (induktiv)
ist das zu parametrierende
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
LF-Induktiv-Messmodul
- 14 -
auszuwählen.
