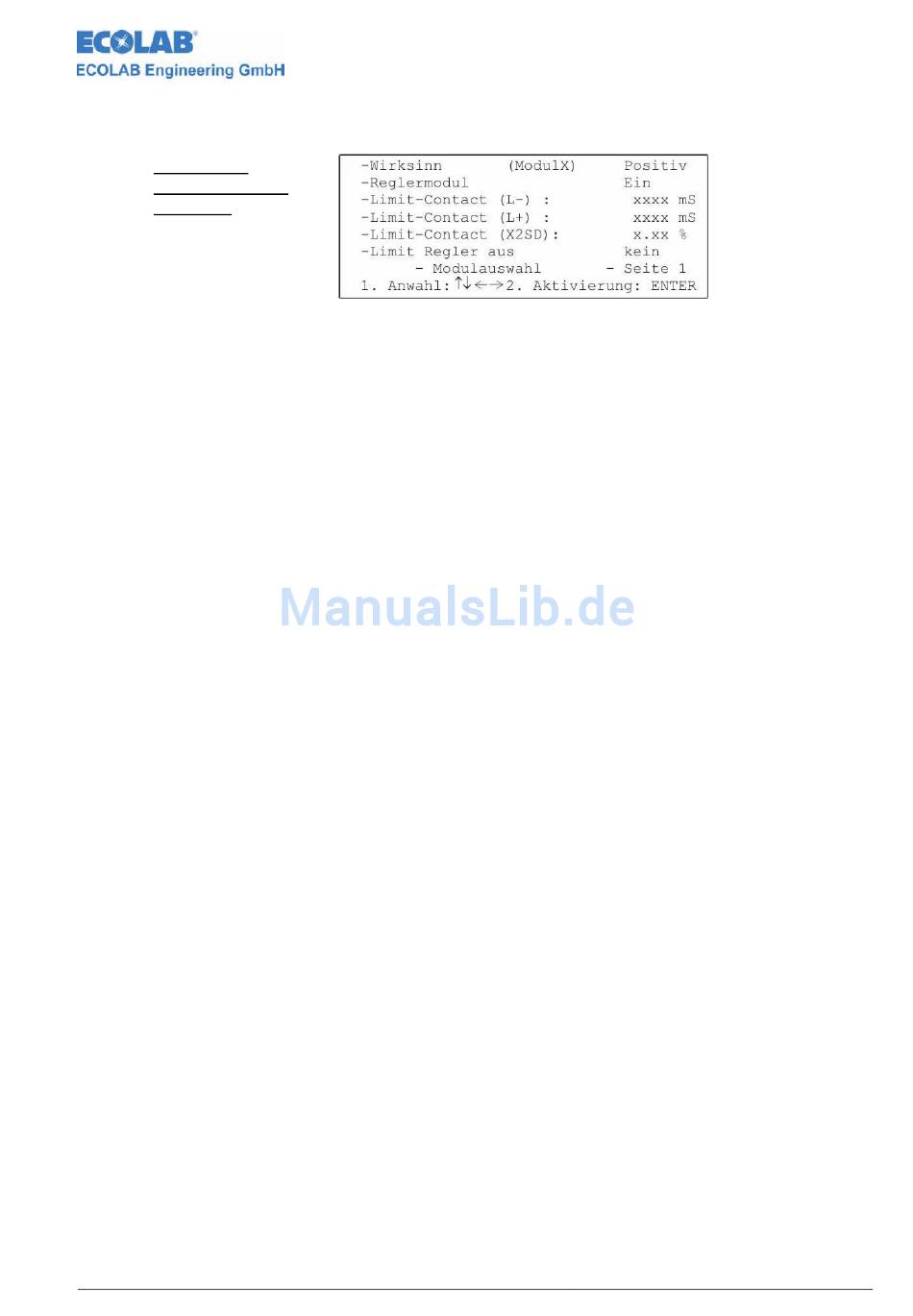

Auf der Seite 2 befinden sich folgende weitergehende Einstellungsmöglichkeiten für die
Arbeitsweise der Regler:
LF-Induktiv-
Reglerparameter
- Seite 2 -
Über Wirksinn kann die Regelrichtung des Reglers angegeben werden. Diese Einstellung
wird bei 3-Punkt-Reglern nicht verwendet.
Wertebereich: Positiv / Negativ
Bei positivem Wirksinn schaltet der entsprechende Regelkontakt ein, sobald der Sollwert
unterschritten wird. Analog ist der negative Wirksinn zu sehen.
Mit der Einstellung Reglermodul kann der Regler explizit an- oder abgeschaltet werden.
Wertebereich: Ein / Aus
Mit Limit-Contact (L-) und Limit-Contact (L+) kann der untere und obere Grenzwert für den
Grenzwertalarm angegeben werden.
Wertebereich (je nach eingestellten Messbereich):
Messbereich
0..2 mS
0..20 mS
0..200 mS
0..2000 mS
Es ist möglich, die Grenzwertüberprüfung abzuschalten. Dies geschieht über die Stellung
Aus
Über Limit-Contact (X2SD) kann die Schalthysterese um den Limit-Contact in % angege-
ben werden.
Wertebereich: 0.0 % bis 30.0 %
Mit Limit Regler aus ist es möglich, den Regler eines anderen Moduls explizit abzuschal-
ten, sobald der Limit-Bereich erreicht wird.
Wertebereich (Modul auf Steckplatz 1): kein / alle / Modul 2 / Modul 3
Mit Modulauswahl erfolgt die Rückkehr in die Reglerparameter Modulauswahl.
Mit Seite 1 werden die speziellen Parameter des eingestellten Reglers dargestellt.
417101800_Anhang01_LF_induktiv.doc
Leitfähigkeitsmessmodul (induktiv)
Wertebereich
0.000 mS bis 2.000 mS
0.00 mS bis 20.00 mS
0.0 mS bis 200.0 mS
0 mS bis 2000 mS
