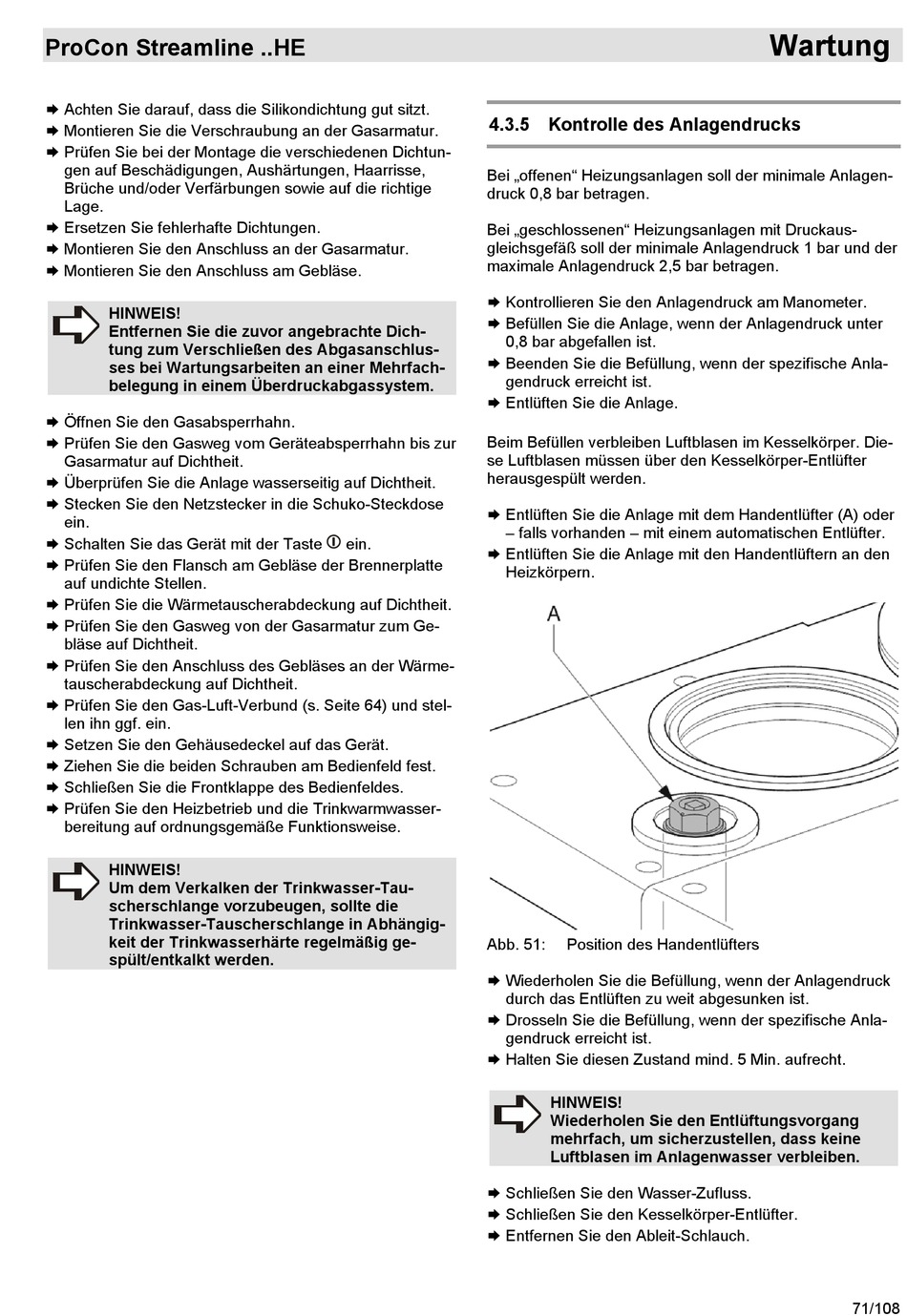

ProCon Streamline ..HE
 Achten Sie darauf, dass die Silikondichtung gut sitzt.
 Montieren Sie die Verschraubung an der Gasarmatur.
 Prüfen Sie bei der Montage die verschiedenen Dichtun-
gen auf Beschädigungen, Aushärtungen, Haarrisse,
Brüche und/oder Verfärbungen sowie auf die richtige
Lage.
 Ersetzen Sie fehlerhafte Dichtungen.
 Montieren Sie den Anschluss an der Gasarmatur.
 Montieren Sie den Anschluss am Gebläse.
HINWEIS!
Entfernen Sie die zuvor angebrachte Dich-
tung zum Verschließen des Abgasanschlus-
ses bei Wartungsarbeiten an einer Mehrfach-
belegung in einem Überdruckabgassystem.
 Öffnen Sie den Gasabsperrhahn.
 Prüfen Sie den Gasweg vom Geräteabsperrhahn bis zur
Gasarmatur auf Dichtheit.
 Überprüfen Sie die Anlage wasserseitig auf Dichtheit.
 Stecken Sie den Netzstecker in die Schuko-Steckdose
ein.
 Schalten Sie das Gerät mit der Taste
 Prüfen Sie den Flansch am Gebläse der Brennerplatte
auf undichte Stellen.
 Prüfen Sie die Wärmetauscherabdeckung auf Dichtheit.
 Prüfen Sie den Gasweg von der Gasarmatur zum Ge-
bläse auf Dichtheit.
 Prüfen Sie den Anschluss des Gebläses an der Wärme-
tauscherabdeckung auf Dichtheit.
 Prüfen Sie den Gas-Luft-Verbund (s. Seite 64) und stel-
len ihn ggf. ein.
 Setzen Sie den Gehäusedeckel auf das Gerät.
 Ziehen Sie die beiden Schrauben am Bedienfeld fest.
 Schließen Sie die Frontklappe des Bedienfeldes.
 Prüfen Sie den Heizbetrieb und die Trinkwarmwasser-
bereitung auf ordnungsgemäße Funktionsweise.
HINWEIS!
Um dem Verkalken der Trinkwasser-Tau-
scherschlange vorzubeugen, sollte die
Trinkwasser-Tauscherschlange in Abhängig-
keit der Trinkwasserhärte regelmäßig ge-
spült/entkalkt werden.

4.3.5 Kontrolle des Anlagendrucks

Bei „offenen" Heizungsanlagen soll der minimale Anlagen-
druck 0,8 bar betragen.
Bei „geschlossenen" Heizungsanlagen mit Druckaus-
gleichsgefäß soll der minimale Anlagendruck 1 bar und der
maximale Anlagendruck 2,5 bar betragen.
 Kontrollieren Sie den Anlagendruck am Manometer.
 Befüllen Sie die Anlage, wenn der Anlagendruck unter
0,8 bar abgefallen ist.
 Beenden Sie die Befüllung, wenn der spezifische Anla-
gendruck erreicht ist.
 Entlüften Sie die Anlage.
Beim Befüllen verbleiben Luftblasen im Kesselkörper. Die-
se Luftblasen müssen über den Kesselkörper-Entlüfter
herausgespült werden.
 Entlüften Sie die Anlage mit dem Handentlüfter (A) oder
– falls vorhanden – mit einem automatischen Entlüfter.
ein.
 Entlüften Sie die Anlage mit den Handentlüftern an den
Heizkörpern.
Abb. 51:
 Wiederholen Sie die Befüllung, wenn der Anlagendruck
durch das Entlüften zu weit abgesunken ist.
 Drosseln Sie die Befüllung, wenn der spezifische Anla-
gendruck erreicht ist.
 Halten Sie diesen Zustand mind. 5 Min. aufrecht.
 Schließen Sie den Wasser-Zufluss.
 Schließen Sie den Kesselkörper-Entlüfter.
 Entfernen Sie den Ableit-Schlauch.
Position des Handentlüfters
HINWEIS!
Wiederholen Sie den Entlüftungsvorgang
mehrfach, um sicherzustellen, dass keine
Luftblasen im Anlagenwasser verbleiben.
Wartung
71/108
