Installationsart C
93X
Raumluftunabhängiger Betrieb
C
= - Feuerstätte (Gebläse vor dem Brenner) mit Ab-
93X
gasanlage, welche die Verbrennungsluft über ein
geschlossenes System dem Freien entnimmt
(raumluftunabhängige Feuerstätte).
- Feuerstätte, mit Verbrennungsluftzuführung und
Abgasabführung senkrecht über Dach. Die Mün-
dungen befinden sich nahe beieinander im glei-
chen Druckbereich. Die Verbrennungsluftzufüh-
rung erfolgt vollständig oder teilweise über einen
bestehenden Schacht als Gebäudeteil.
C
Luft-Abgas-System im Schacht und Luft-
93X
Abgas-Rohrsystem mit Dachdurchführung

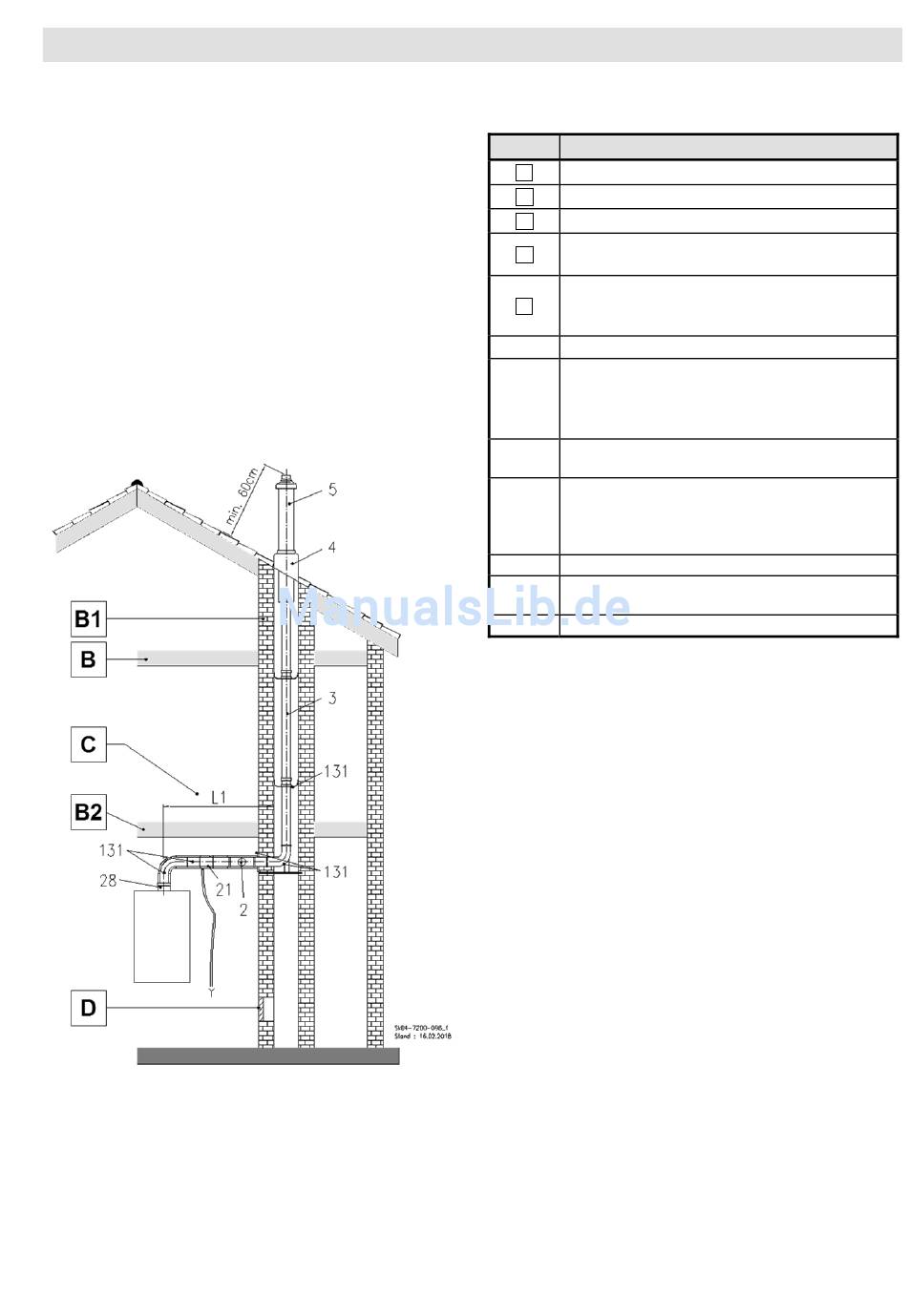

Abb. 20:
C
Luft-Abgas-System im Schacht und Luft-
93X
Abgas-Rohrsystem mit Dachdurchführung
Legende zu Abb. 20:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Prüf- und Reinigungsöffnung nur erforderlich,
wenn die Kontrollöffnung mehr als 30 cm vom
D
Schacht entfernt ist.
2
Kontroll-Rohr, konzentrisch
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
Schrägdachpfanne universal, ziegelrot oder
4
schwarz
Doppelrohr mit Regenhaube, LüD* = 650 mm,
ziegelrot oder schwarz
5
Doppelrohr mit Regenhaube, LüD* = 1100
mm, ziegelrot oder schwarz
21
Kondensatablauf mit Siphon, konzentrisch
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
131
Basis-Set DN 80/125 ProCon Streamline
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
