Steckerbelegung Ausführung Heizer
VC4013
Honeywell
VC4044
Honeywell

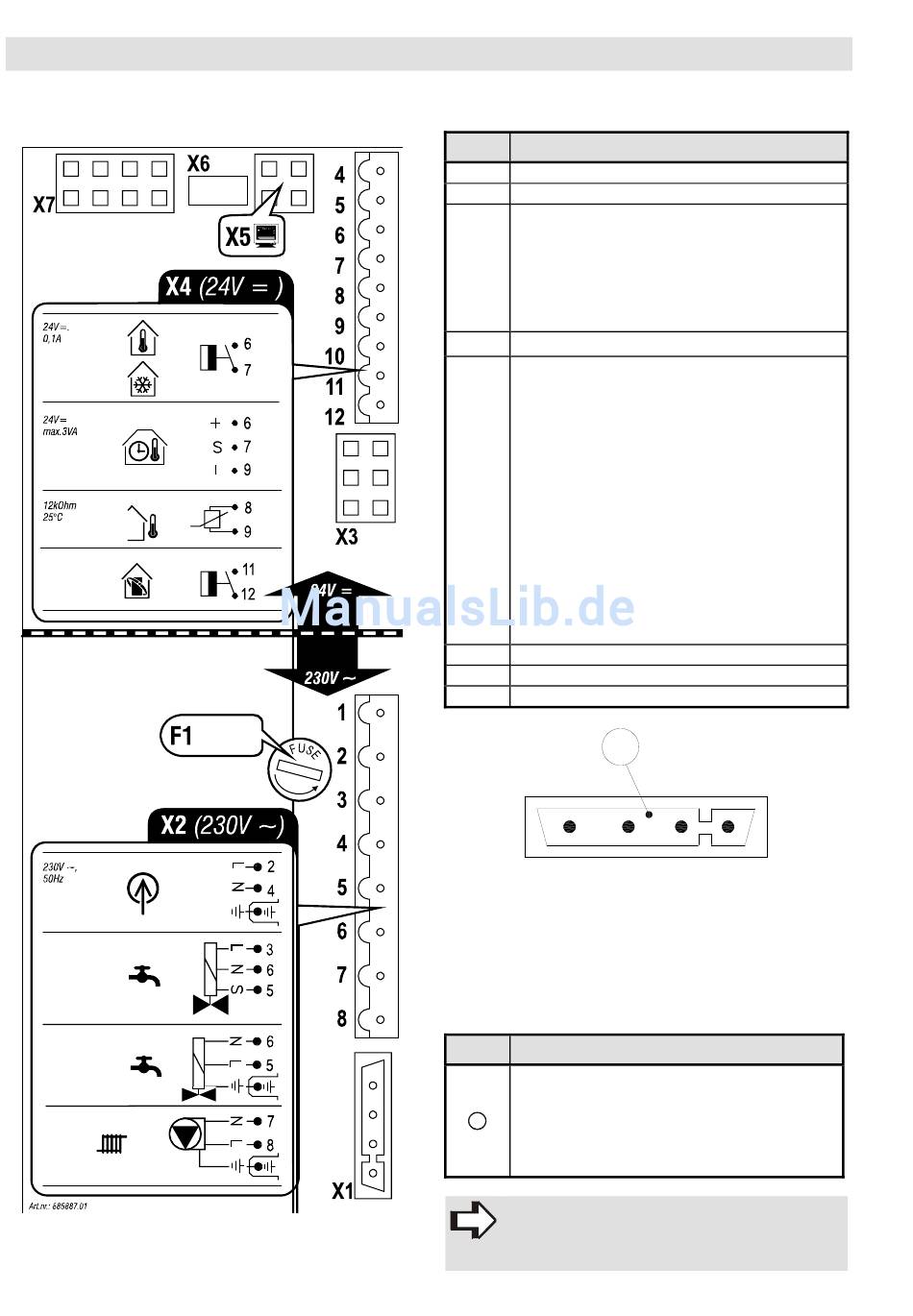

Abb. 36: Steckerbelegung Ausführung Heizer
50/108
(3,15AT)
ProCon Streamline ..HE
Legende zu Abb. 36:
Kürzel
F1 Sicherung F1 (3,15 AT)
X1 Stecker Gasventil/Zündbaustein
Klemmleiste X2
2-4 = Netz (2=L, 4=N)
(PE an PE-Verteiler)
X2 3-6-5 = Dreiwegeventil 230V~
(3=L, 5=schalt, 6=N)
(z.B. VC4013 Honeywell 230V)
7-8 = Heizpumpe (7=N, 8=L)
X3 Gebläse
Klemmleiste X4 (24V =)
4-5 = Nicht belegt
6-7 = Ein/Aus Raumthermostat
0,1A 24 V
und Frostthermostat
6-7-9 = Schaltuhr
(6=+, 7=schalt, 9=−)
8-9 = Außentemperaturfühler
X4
12 kOhm/25°C
9-10 = Speichertemperaturfühler
12 kOhm/25°C
oder Speicherthermostat
(bei Verwendung Brücke entfer-
nen)
11-12 = OpenTherm
(bei Verwendung 6-7 öffnen)
X5 Steckvorrichtung (PC Interface)
X6 Nicht belegt
X7 Fühler- und Strömungsschalter
6
(230V~)
Abb. 37: Stecker Gasventil/Zündbaustein
Legende zu Abb. 37:
Kürzel
Steckerbelegung
1 rot
2 schwarz
6
3 blau
4 braun
-- gelb-grün
HINWEIS!
Gleichrichter und Varistor für die Versorgung
des Gasventils sind im Zündbaustein inte-
griert.
Bedeutung
1
X1
SK10-0217-046
Stand: 19.02.10
Bedeutung
Ionisation
Bezugsleitung (L)
Ventil (N)
Zündung (N)
Schutzerde (PE)
