Montage
2.2.1 Montageabstände
Halten Sie Mindestabstände ein, damit alle Arbeiten (Montage, Inbetriebnahme, Wartung) ungehindert durchgeführt
werden können.
HINWEIS!
Zu allen Stellen, an denen Schornsteinfeger- und/oder Wartungsarbeiten durchgeführt werden müssen,
sind gem. DIN 18160-5 Durchgänge von 500 mm Breite und 1800 mm Höhe einzuhalten. An den Arbeits-
stellen ist eine Breite von mind. 600 mm vorzusehen.
2.3
Abmessungen und Anschlusswerte

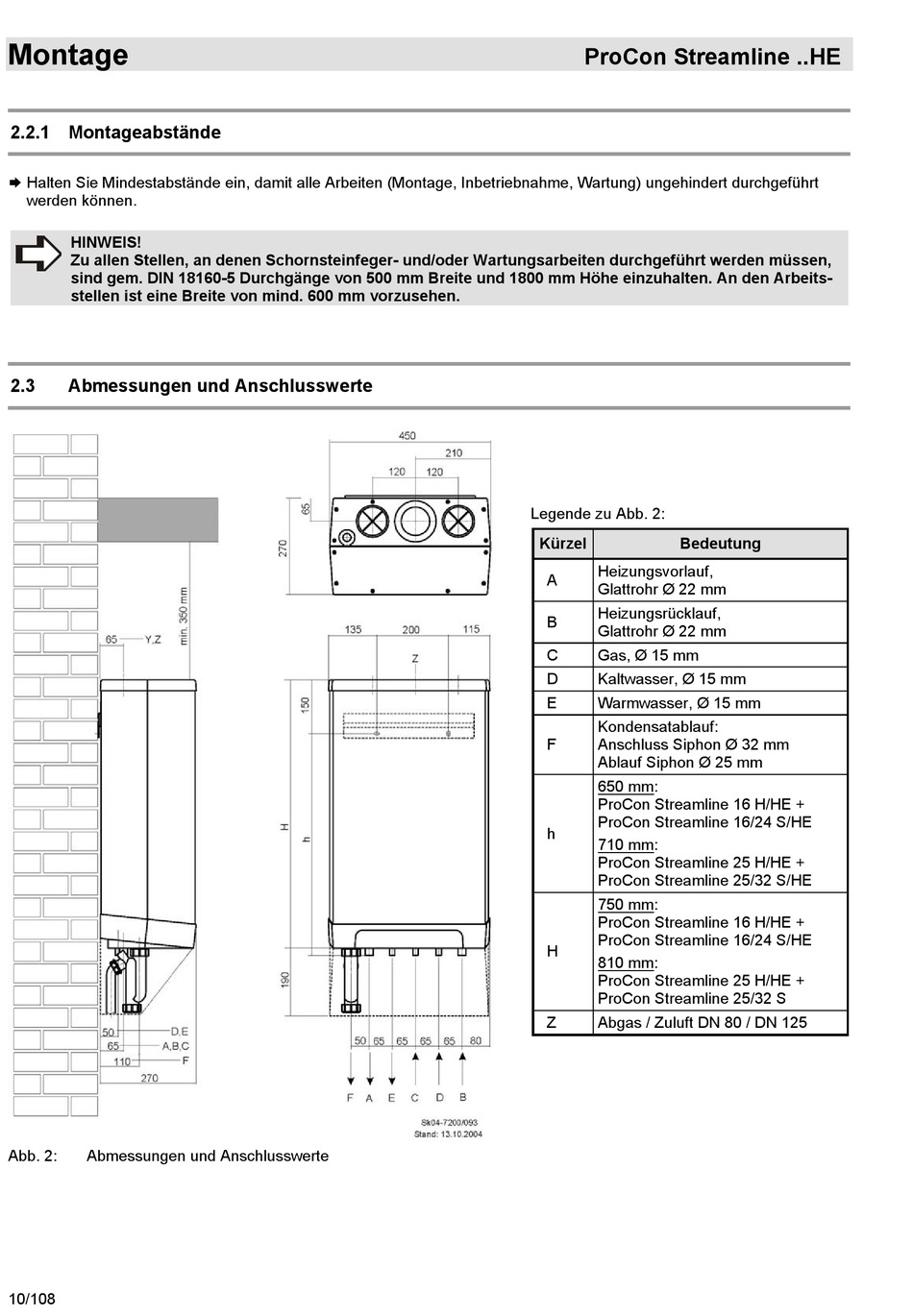

Abb. 2:
Abmessungen und Anschlusswerte
10/108
ProCon Streamline ..HE
Legende zu Abb. 2:
Kürzel
Bedeutung
Heizungsvorlauf,
A
Glattrohr Ø 22 mm
Heizungsrücklauf,
B
Glattrohr Ø 22 mm
C
Gas, Ø 15 mm
D
Kaltwasser, Ø 15 mm
E
Warmwasser, Ø 15 mm
Kondensatablauf:
F
Anschluss Siphon Ø 32 mm
Ablauf Siphon Ø 25 mm
650 mm:
ProCon Streamline 16 H/HE +
ProCon Streamline 16/24 S/HE
h
710 mm:
ProCon Streamline 25 H/HE +
ProCon Streamline 25/32 S/HE
750 mm:
ProCon Streamline 16 H/HE +
ProCon Streamline 16/24 S/HE
H
810 mm:
ProCon Streamline 25 H/HE +
ProCon Streamline 25/32 S
Z
Abgas / Zuluft DN 80 / DN 125
