Raumluftunabhängiger Betrieb - MHG ProCon Streamline 16 H / HE Montageanleitung

ProCon Streamline ..HE
Installationsart C
43X
Raumluftunabhängiger Betrieb
C = - Feuerstätte (Gebläse vor dem Brenner) mit Ab-
43X
gasanlage, welches die Verbrennungsluft über ein
geschlossenes System dem Freien entnimmt
(raumluftunabhängige Feuerstätte).
- Feuerstätte mit Verbrennungsluftzuführung und
Abgasabführung zum Anschluss an ein Luft-
Abgas-System (über unterschiedliche Schächte).
C Anschluss an ein Luft-Abgas-System
43X
(LAS)

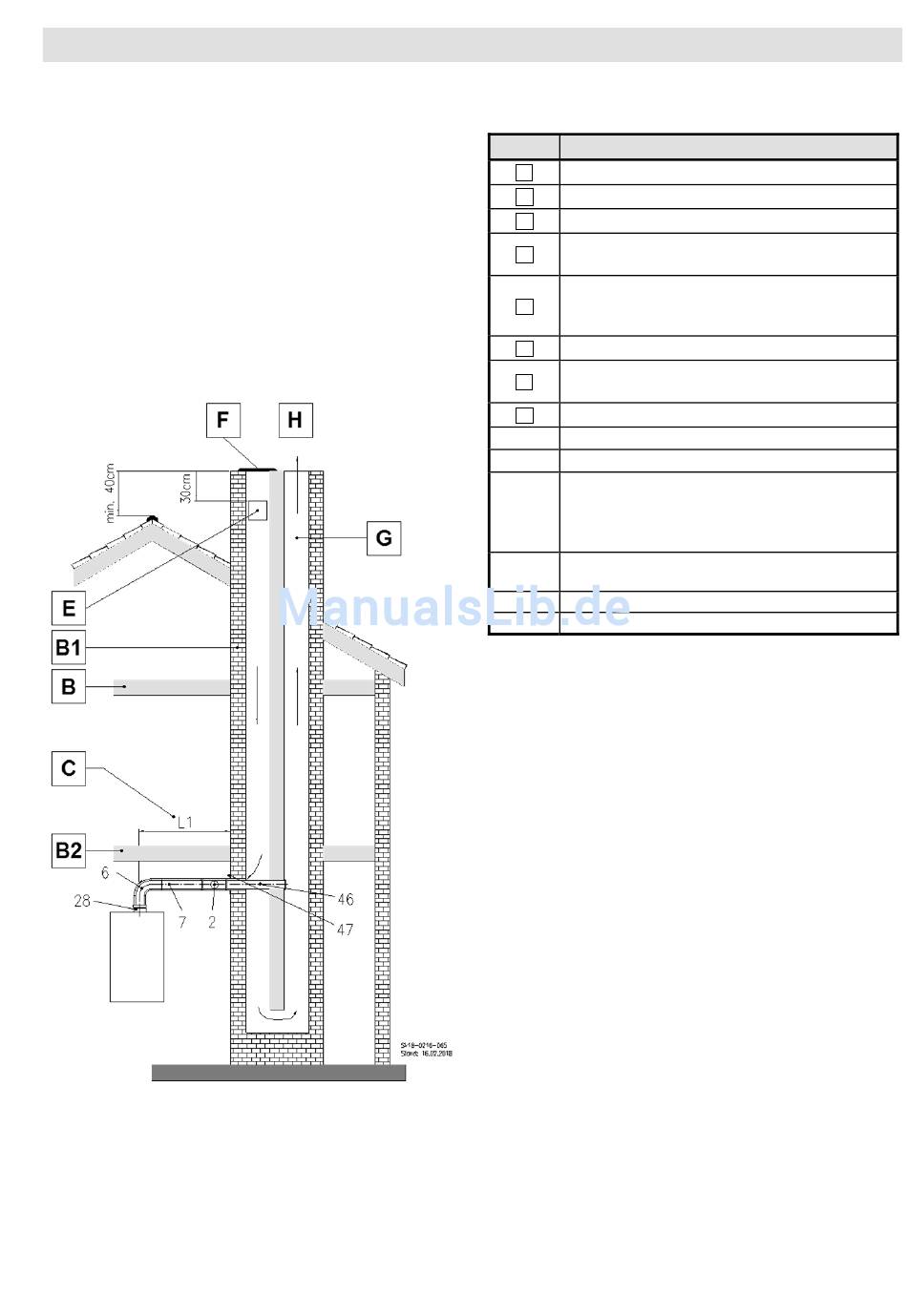

Abb. 16: C Anschluss an ein Luft-Abgas-System
43X
(LAS)
Legende zu Abb. 16:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Zuluftöffnung für Verbrennungszuluft
12,5x12,5 cm
E
(2 Stück, gegenüberliegend, erforderlich)
baustoffgerechte Abdeckung
F
Abgasleitung muss ausreichend druck- und
G
wasserdampfdicht sein!**
Abgas
H
2 Kontroll-Rohr, konzentrisch
6
Kontrollbogen 87°, konzentrisch
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
46 Schachtanschluss (bauseits)
47 Wandblende geschlossen DN 80
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
** Siehe DIN V 18160-1 (01-2006)
Montage
Bedeutung
25/108
