Montage
C Dachheizzentrale mit Durchführung senk-
33X
recht durch ein Schrägdach

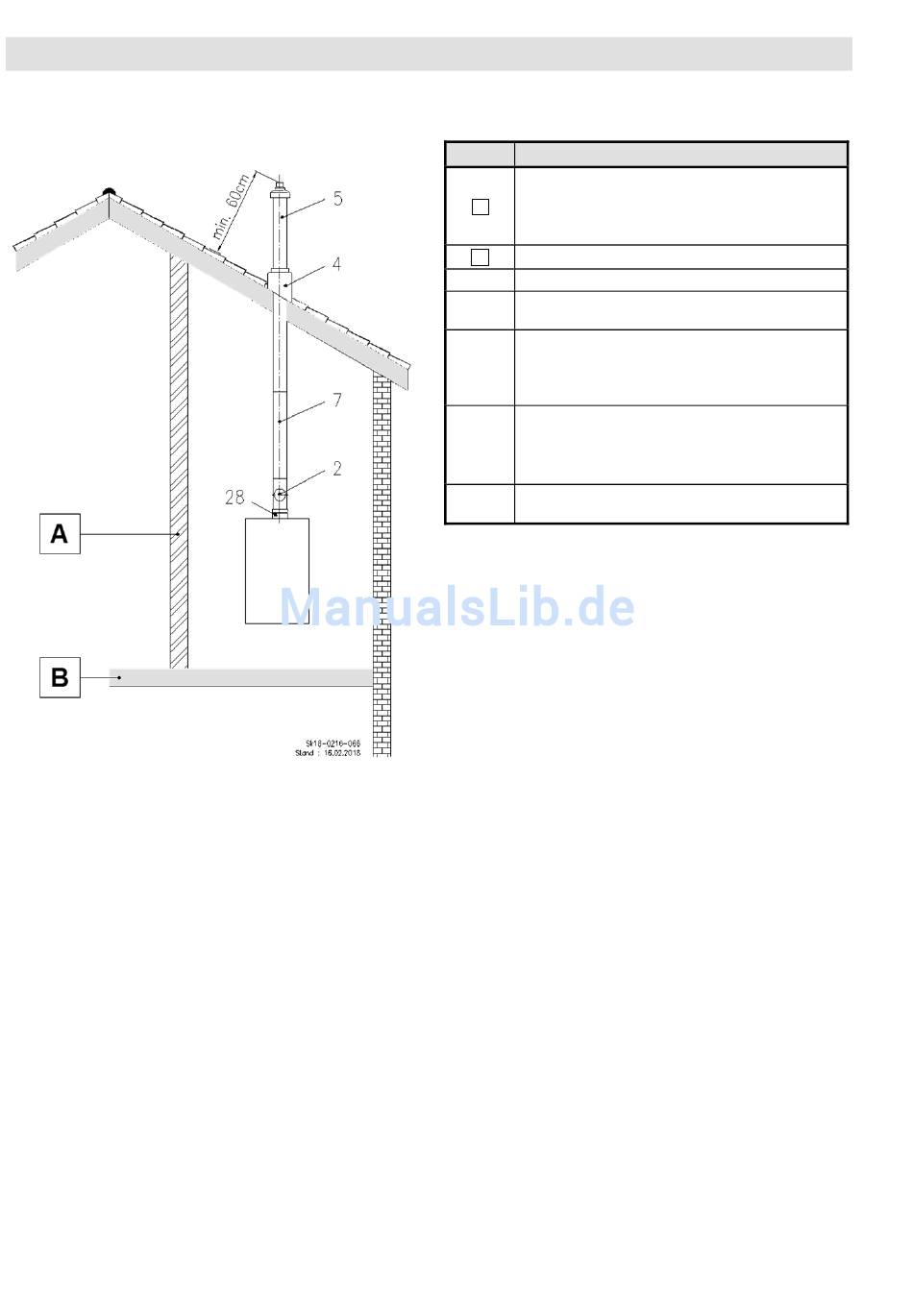

Abb. 15: C Dachheizzentrale mit der Durchführung
33X
senkrecht durch ein Schrägdach
24/108
ProCon Streamline ..HE
Legende zu Abb. 15:
Kürzel
Trennung durch die Wand für Abgrenzung ge-
gen Wohnräume. Diese ist erforderlich, wenn
A
das Abgas-/ Zuluft-System durch einen unbe-
wohnten Dachraum führt.
Decke F30*
B
2 Kontroll-Rohr, konzentrisch
Schrägdachpfanne universal, ziegelrot oder
4
schwarz
Doppelrohr mit Regenhaube, LüD* = 650 mm,
ziegelrot oder schwarz
5
Doppelrohr mit Regenhaube, LüD* = 1100
mm, ziegelrot oder schwarz
Doppelrohr, 255 mm
Doppelrohr, 500 mm
7
Doppelrohr, 955 mm
Doppelrohr, 1955 mm
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
Bedeutung
