MHG ProCon Streamline 16 H / HE Montageanleitung Seite 27

ProCon Streamline ..HE
Installationsart C
63X
Raumluftunabhängiger Betrieb
C = - Feuerstätte (Gebläse vor dem Brenner) mit einer
63X
Abgasanlage, welche die Verbrennungsluft über
ein geschlossenes System dem Freien entnimmt
(raumluftunabhängige Gasfeuerstätte).
- Feuerstätte, vorgesehen für den Anschluss an ei-
ne nicht mit der Feuerstätte geprüfte Verbren-
nungsluftzuführung und Abgasabführung.
HINWEIS!
Für die Ableitung der Abgase und für die
Versorgung mit Zuluft sollen nur von Intercal
gelieferte und zugelassene Bauteile verwen-
det werden.
Bei Verwendung fremder Bauteile muss der
Ersteller sicherstellen, dass:
-
Die Bauteile eine CE-Zulassung haben.
-
Die Bauteile für den Einsatzzweck geeignet
sind.
- Die Bauteile ausreichend bemessen sind.
-
Es zu keiner Gefährdung durch Abgase
kommt.
-
Alle Brandschutzbestimmungen sowie alle
einschlägigen Normen und Vorschriften
eingehalten werden.
Folgende Eigenschaften und Anwendungsmöglichkeiten
des Abgassystems sind gegeben:
- Bei einer Gesamtrohrlänge bis zu 3 m ist Kondensat-
fluss in das Gerät erlaubt. Bei einer Gesamtrohrlänge
von mehr als 3 m muss direkt hinter dem Kessel ein
Kondensatabscheider installiert werden.
- Höchste erlaubte Temperatur der Verbrennungsluft
- Höchster erlaubter Abgasrückführungsstrom von 10%
unter Windbedingungen
- Die Windschutzeinrichtungen für die Versorgung von
Verbrennungsluft und für die Abführung der Abgase dür-
fen nicht an gegenüberliegenden Wänden des Gebäu-
des installiert werden.
- Das Abgassystem muss für die Dimensionen des Kes-
selanschluss-Stücks geeignet sein und innerhalb der
Toleranzwerte liegen, s. nachstehende Tabelle
Konzentrisch DN 80/125
Abgas 80 mm
,
80
,
Bei Verwendung fremder Abgassysteme müssen diese
mindestens folgende Elemente in der Kennzeichnung auf-
weisen:
- CE-Kennzeichnung
- EN 14471: T120 H1 W 2 O20 LI E U
Norm für das Tempera-
Material, für turklasse
rostfreien Stahl T120 für
gilt EN1856-2, Kunststoff
für Kunststoff
Zuluft 125 mm
125
Druckklas- Widerstands-
se: Über- klasse W
druck (P1) (Nasskonden-
oder hoher sation) gegen
Überdruck Kondensate
EN14471
C Für Anschluss an eine nicht mit der Gas-
63X
feuerstätte geprüfte Verbrennungsluftzufüh-
rung und Abgasabführung

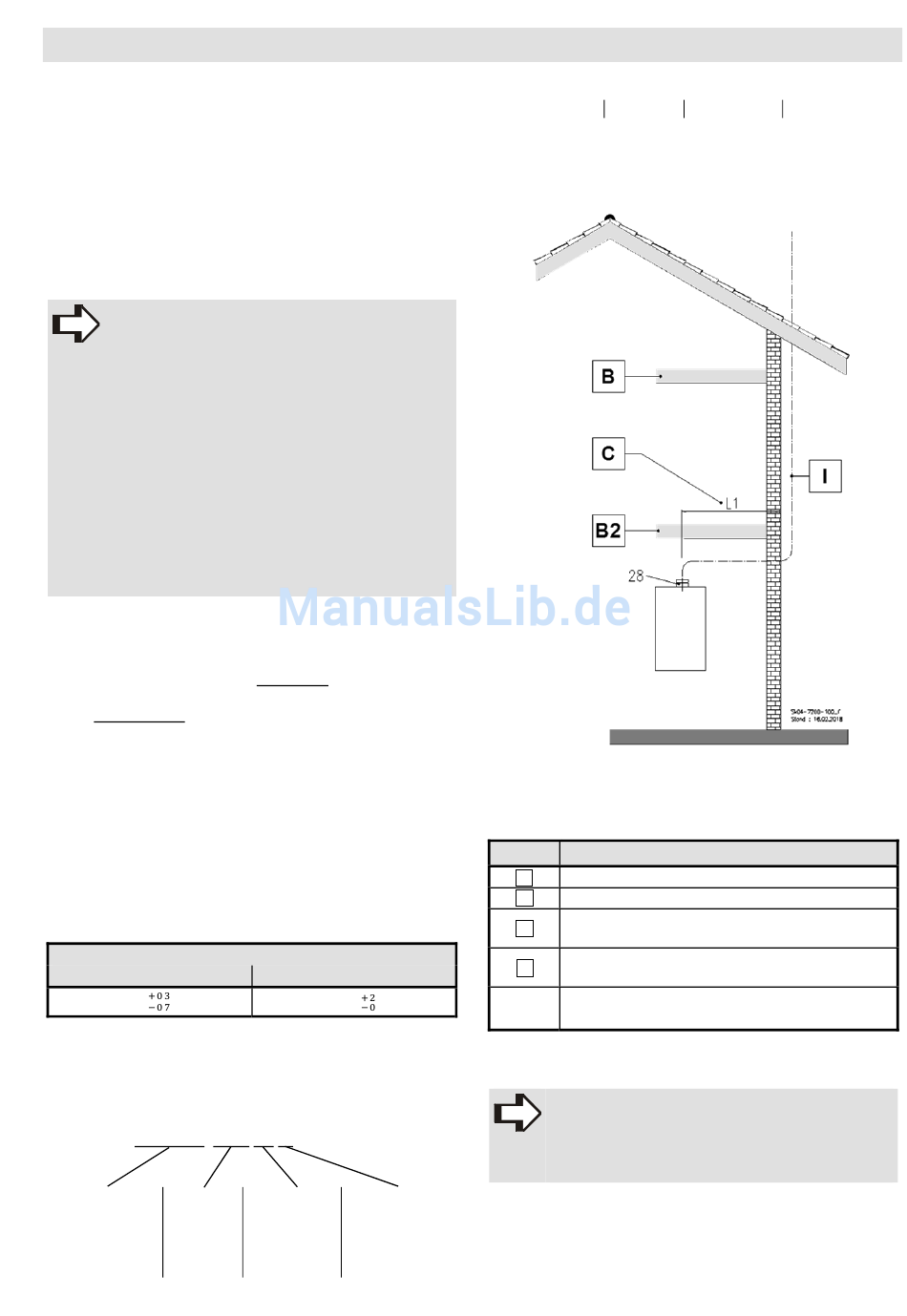

Abb. 18: C Für Anschluss an eine nicht mit der Gas-
63X
feuerstätte geprüfte Verbrennungsluftzuführung
und Abgasabführung
Legende zu Abb. 18:
Kürzel
Decke F30
B
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Führungslinie einer Luft-Abgasleitung, die nicht
I
mit der Feuerstätte geprüft ist.
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
HINWEIS!
Bei Abgasanlagen mit einer Gesamtrohrlänge
von mehr als 3 m muss direkt hinter dem
Kessel ein Kondensatabscheider installiert
werden.
Montage
(H1).
Bedeutung
