B Abgasrohr endet im Kamin
23

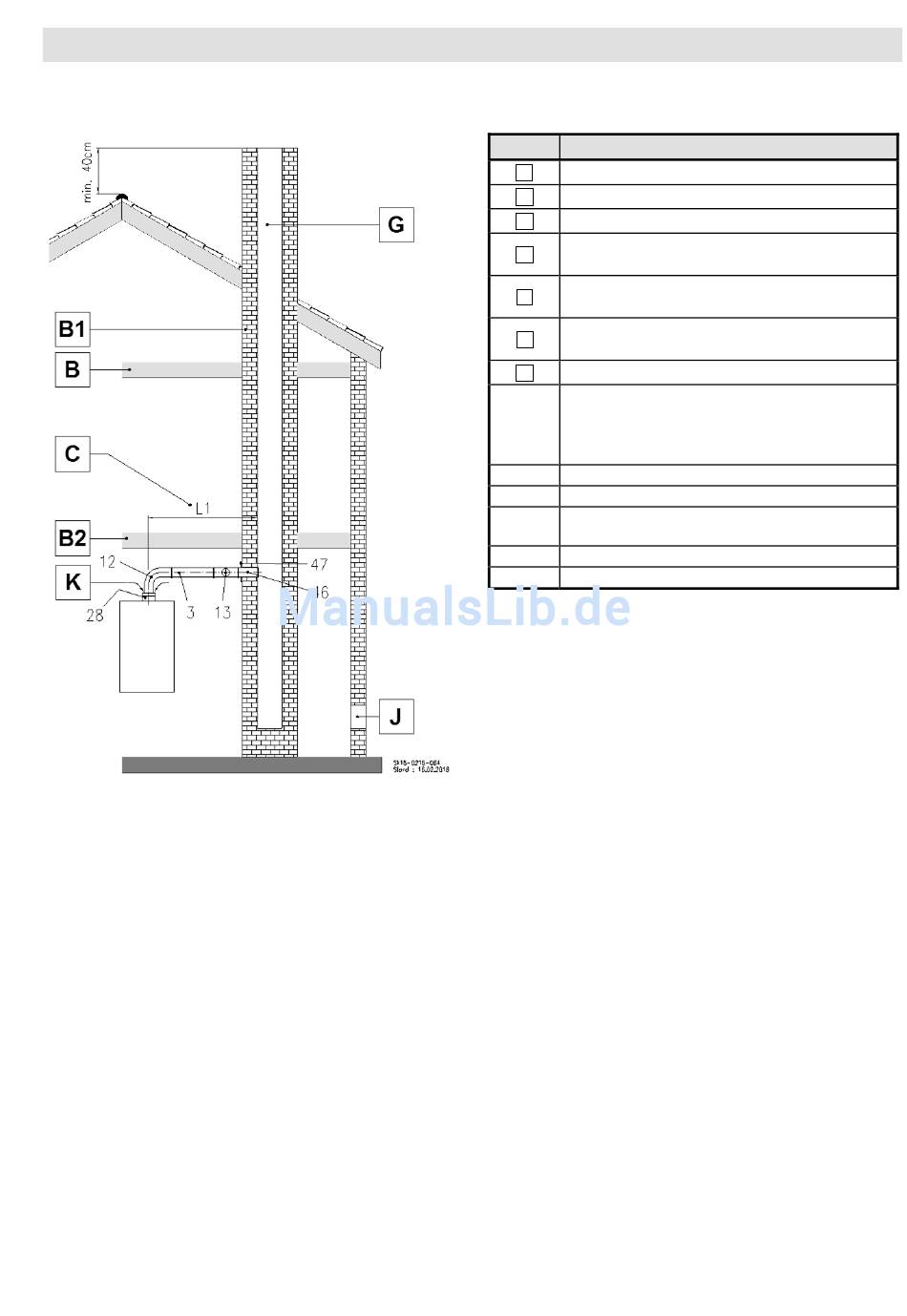

Abb. 10: B Abgasrohr endet im Kamin
23
Legende zu Abb. 10:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Schacht muss druck- und wasserdampfdicht
G
sein!
Lüftungsöffnung ins Freie 1x150 cm² oder
J
2x75 cm²
Raumluft
K
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
12 Kontroll-Bogen 87°; starr
13 Kontroll-Rohr, starr
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
46 Schachtanschluss (bauseits)
47 Wandblende geschlossen
