ProCon Streamline ..HE

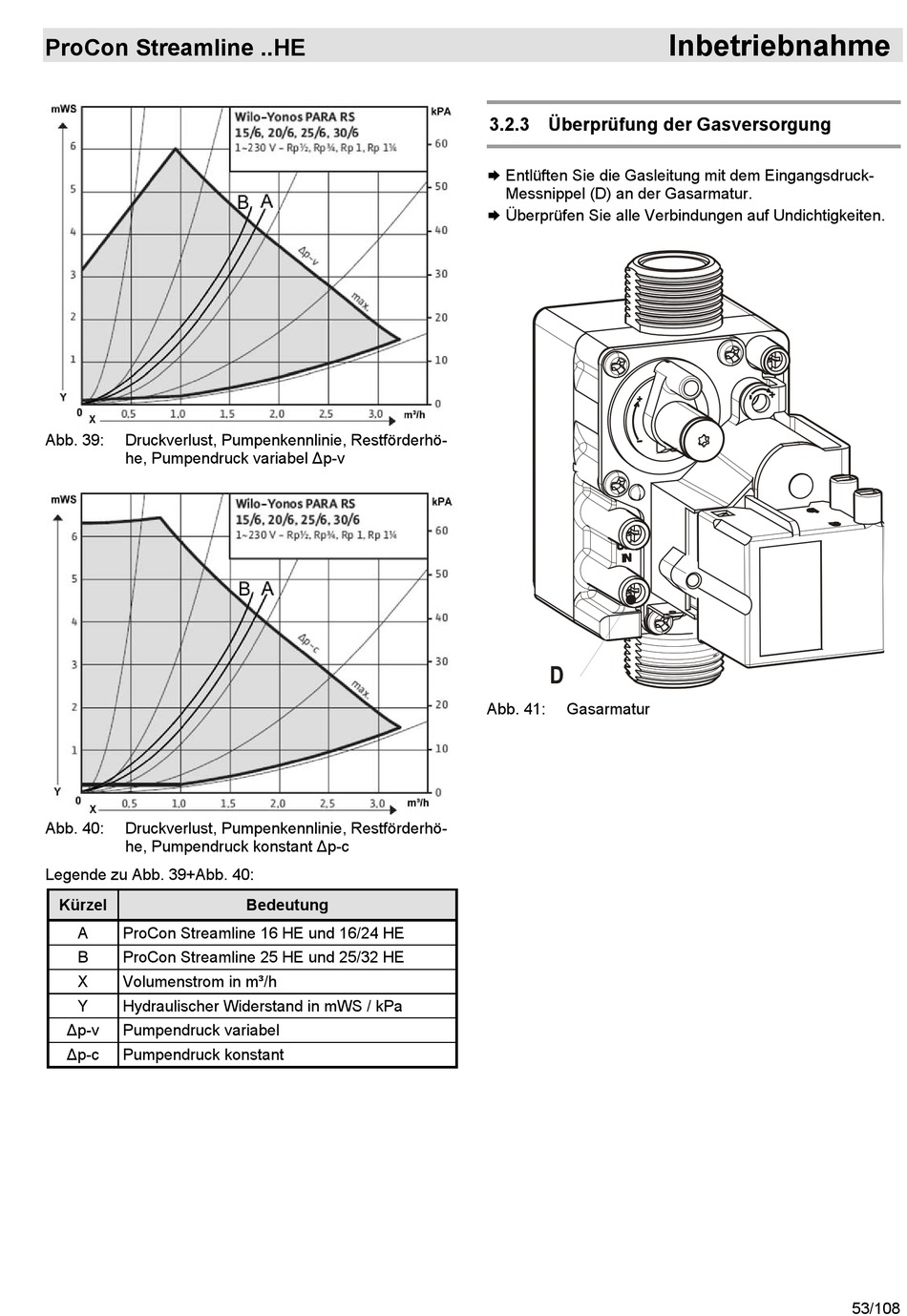

Abb. 39: Druckverlust, Pumpenkennlinie, Restförderhö-
he, Pumpendruck variabel ∆p-v
Abb. 40: Druckverlust, Pumpenkennlinie, Restförderhö-
he, Pumpendruck konstant ∆p-c
Legende zu Abb. 39+Abb. 40:
Kürzel
A ProCon Streamline 16 HE und 16/24 HE
B ProCon Streamline 25 HE und 25/32 HE
X Volumenstrom in m³/h
Y Hydraulischer Widerstand in mWS / kPa
∆p-v Pumpendruck variabel
∆p-c Pumpendruck konstant
Bedeutung
3.2.3 Überprüfung der Gasversorgung
 Entlüften Sie die Gasleitung mit dem Eingangsdruck-
Messnippel (D) an der Gasarmatur.
 Überprüfen Sie alle Verbindungen auf Undichtigkeiten.
Abb. 41: Gasarmatur
Inbetriebnahme
53/108
