ProCon Streamline ..HE

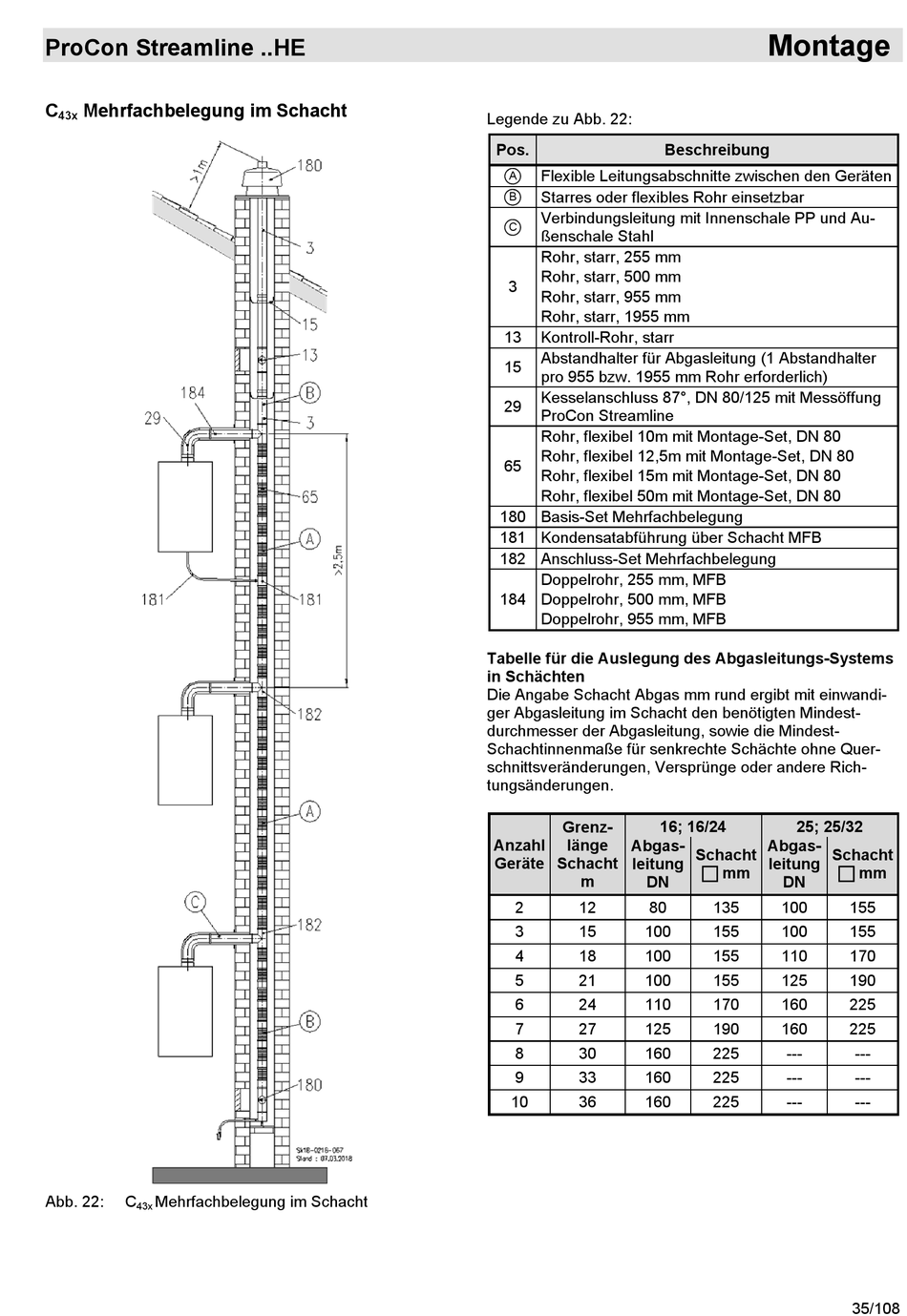

C Mehrfachbelegung im Schacht
43x
Abb. 22: C Mehrfachbelegung im Schacht
43x
Legende zu Abb. 22:
Pos.
Flexible Leitungsabschnitte zwischen den Geräten
A
Starres oder flexibles Rohr einsetzbar
B
Verbindungsleitung mit Innenschale PP und Au-
C
ßenschale Stahl
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
13 Kontroll-Rohr, starr
Abstandhalter für Abgasleitung (1 Abstandhalter
15
pro 955 bzw. 1955 mm Rohr erforderlich)
Kesselanschluss 87°, DN 80/125 mit Messöffung
29
ProCon Streamline
Rohr, flexibel 10m mit Montage-Set, DN 80
Rohr, flexibel 12,5m mit Montage-Set, DN 80
65
Rohr, flexibel 15m mit Montage-Set, DN 80
Rohr, flexibel 50m mit Montage-Set, DN 80
180 Basis-Set Mehrfachbelegung
181 Kondensatabführung über Schacht MFB
182 Anschluss-Set Mehrfachbelegung
Doppelrohr, 255 mm, MFB
184 Doppelrohr, 500 mm, MFB
Doppelrohr, 955 mm, MFB
Tabelle für die Auslegung des Abgasleitungs-Systems
in Schächten
Die Angabe Schacht Abgas mm rund ergibt mit einwandi-
ger Abgasleitung im Schacht den benötigten Mindest-
durchmesser der Abgasleitung, sowie die Mindest-
Schachtinnenmaße für senkrechte Schächte ohne Quer-
schnittsveränderungen, Versprünge oder andere Rich-
tungsänderungen.
Grenz-
Anzahl länge Abgas-
Geräte Schacht
leitung
m
DN
2 12 80
3 15 100
4 18 100
5 21 100
6 24 110
7 27 125
8 30 160
9 33 160
10 36 160
Montage
Beschreibung
16; 16/24 25; 25/32
Abgas-
Schacht
leitung
 mm
DN
135 100
155 100
155 110
155 125
170 160
190 160
225 ---
225 ---
225 ---
Schacht
 mm
155
155
170
190
225
225
---
---
---
35/108
