Wartung

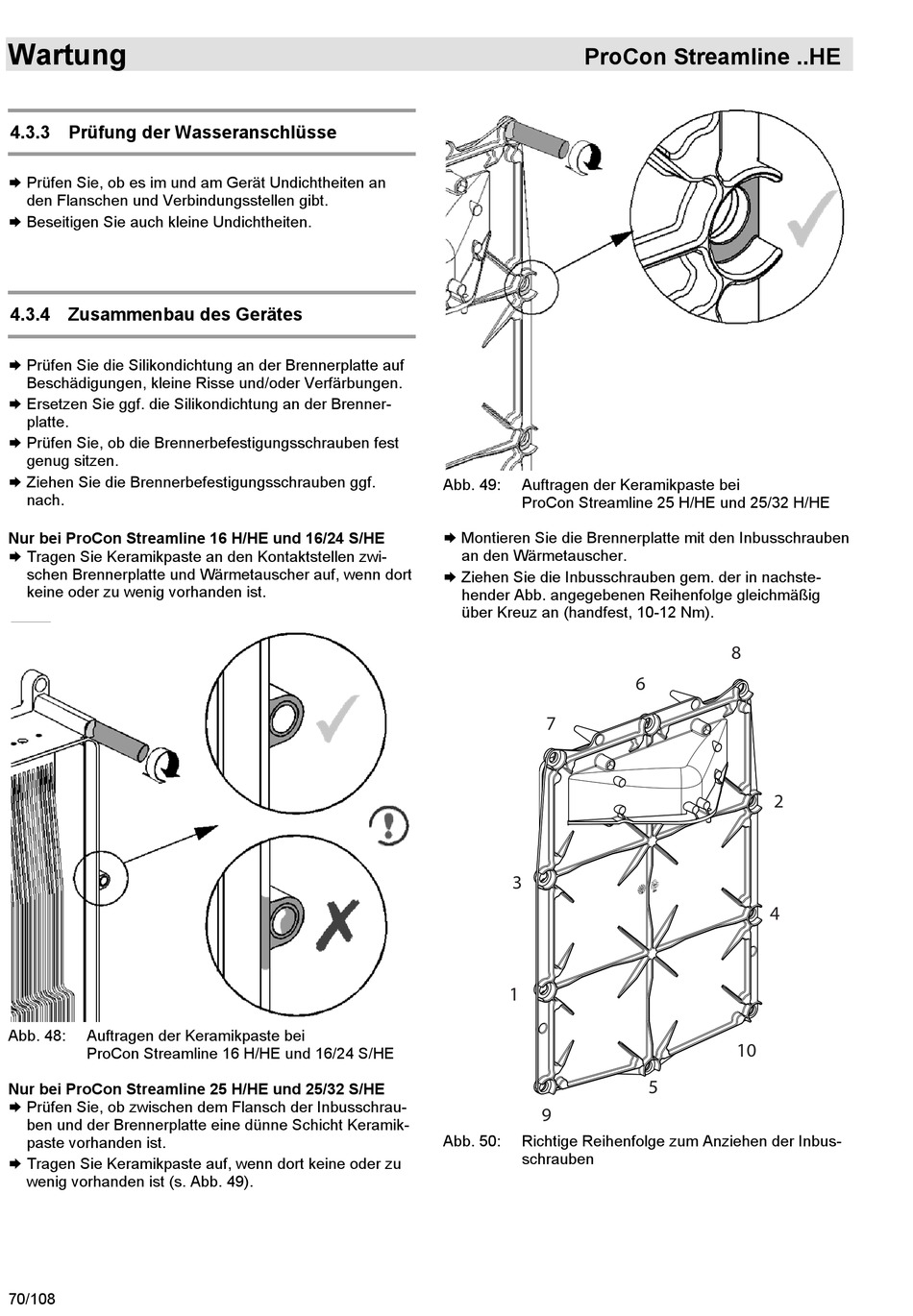

4.3.3 Prüfung der Wasseranschlüsse
 Prüfen Sie, ob es im und am Gerät Undichtheiten an
den Flanschen und Verbindungsstellen gibt.
 Beseitigen Sie auch kleine Undichtheiten.
4.3.4 Zusammenbau des Gerätes
 Prüfen Sie die Silikondichtung an der Brennerplatte auf
Beschädigungen, kleine Risse und/oder Verfärbungen.
 Ersetzen Sie ggf. die Silikondichtung an der Brenner-
platte.
 Prüfen Sie, ob die Brennerbefestigungsschrauben fest
genug sitzen.
 Ziehen Sie die Brennerbefestigungsschrauben ggf.
nach.
Nur bei ProCon Streamline 16 H/HE und 16/24 S/HE
 Tragen Sie Keramikpaste an den Kontaktstellen zwi-
schen Brennerplatte und Wärmetauscher auf, wenn dort
keine oder zu wenig vorhanden ist.
Abb. 48: Auftragen der Keramikpaste bei
ProCon Streamline 16 H/HE und 16/24 S/HE
Nur bei ProCon Streamline 25 H/HE und 25/32 S/HE
 Prüfen Sie, ob zwischen dem Flansch der Inbusschrau-
ben und der Brennerplatte eine dünne Schicht Keramik-
paste vorhanden ist.
 Tragen Sie Keramikpaste auf, wenn dort keine oder zu
wenig vorhanden ist (s. Abb. 49).
70/108
ProCon Streamline ..HE
Abb. 49: Auftragen der Keramikpaste bei
ProCon Streamline 25 H/HE und 25/32 H/HE
 Montieren Sie die Brennerplatte mit den Inbusschrauben
an den Wärmetauscher.
 Ziehen Sie die Inbusschrauben gem. der in nachste-
hender Abb. angegebenen Reihenfolge gleichmäßig
über Kreuz an (handfest, 10-12 Nm).
7
3
1
9
Abb. 50: Richtige Reihenfolge zum Anziehen der Inbus-
schrauben
8
6
2
4
10
5
