Montage
 Lassen Sie die Abgasrohre mit dem Seil in den Schacht
ab.
 Kürzen Sie das letzte Rohr im Schacht so ein, dass die
Steckmuffe nach dem Ablassen aller Rohre 5-10 cm un-
terhalb der Schachtoberkante endet.
 Achten Sie auf saubere Dichtungen.
 Fetten Sie das Rohrende mit dem mitgelieferten Gleit-
mittel ein.
 Stecken Sie das Rohrsystem in den Stützbogen ein.
 Entfernen Sie das Seil.

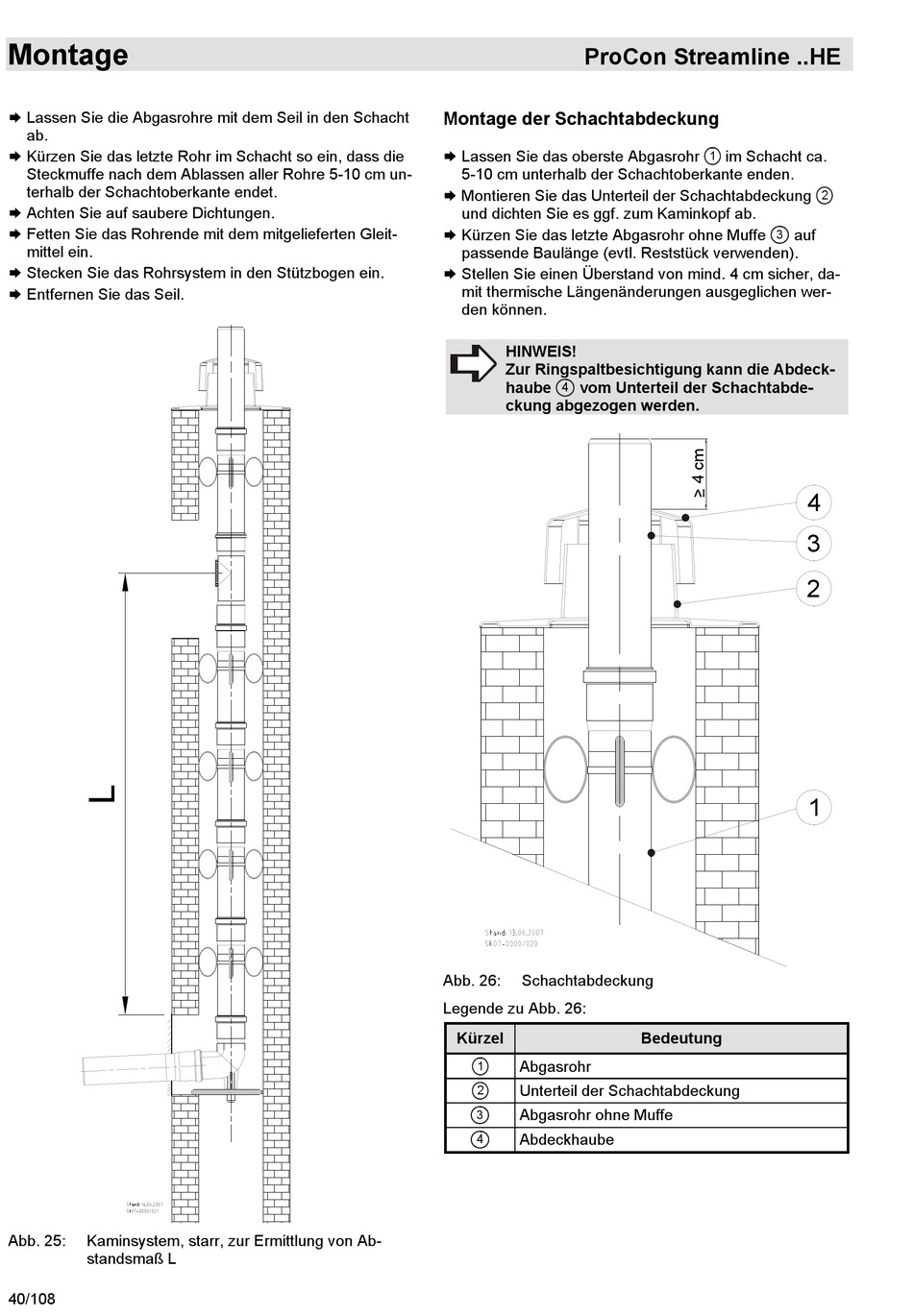

Abb. 25: Kaminsystem, starr, zur Ermittlung von Ab-
standsmaß L
40/108
ProCon Streamline ..HE

Montage der Schachtabdeckung

 Lassen Sie das oberste Abgasrohr
5-10 cm unterhalb der Schachtoberkante enden.
 Montieren Sie das Unterteil der Schachtabdeckung
und dichten Sie es ggf. zum Kaminkopf ab.
 Kürzen Sie das letzte Abgasrohr ohne Muffe
passende Baulänge (evtl. Reststück verwenden).
 Stellen Sie einen Überstand von mind. 4 cm sicher, da-
mit thermische Längenänderungen ausgeglichen wer-
den können.
HINWEIS!
Zur Ringspaltbesichtigung kann die Abdeck-
haube vom Unterteil der Schachtabde-
4
ckung abgezogen werden.
Abb. 26: Schachtabdeckung
Legende zu Abb. 26:
Kürzel
Abgasrohr
1
Unterteil der Schachtabdeckung
2
Abgasrohr ohne Muffe
3
Abdeckhaube
4
im Schacht ca.
1
auf
3
4
3
2
1
Bedeutung
2
