B Abgasrohr im Schornstein
23

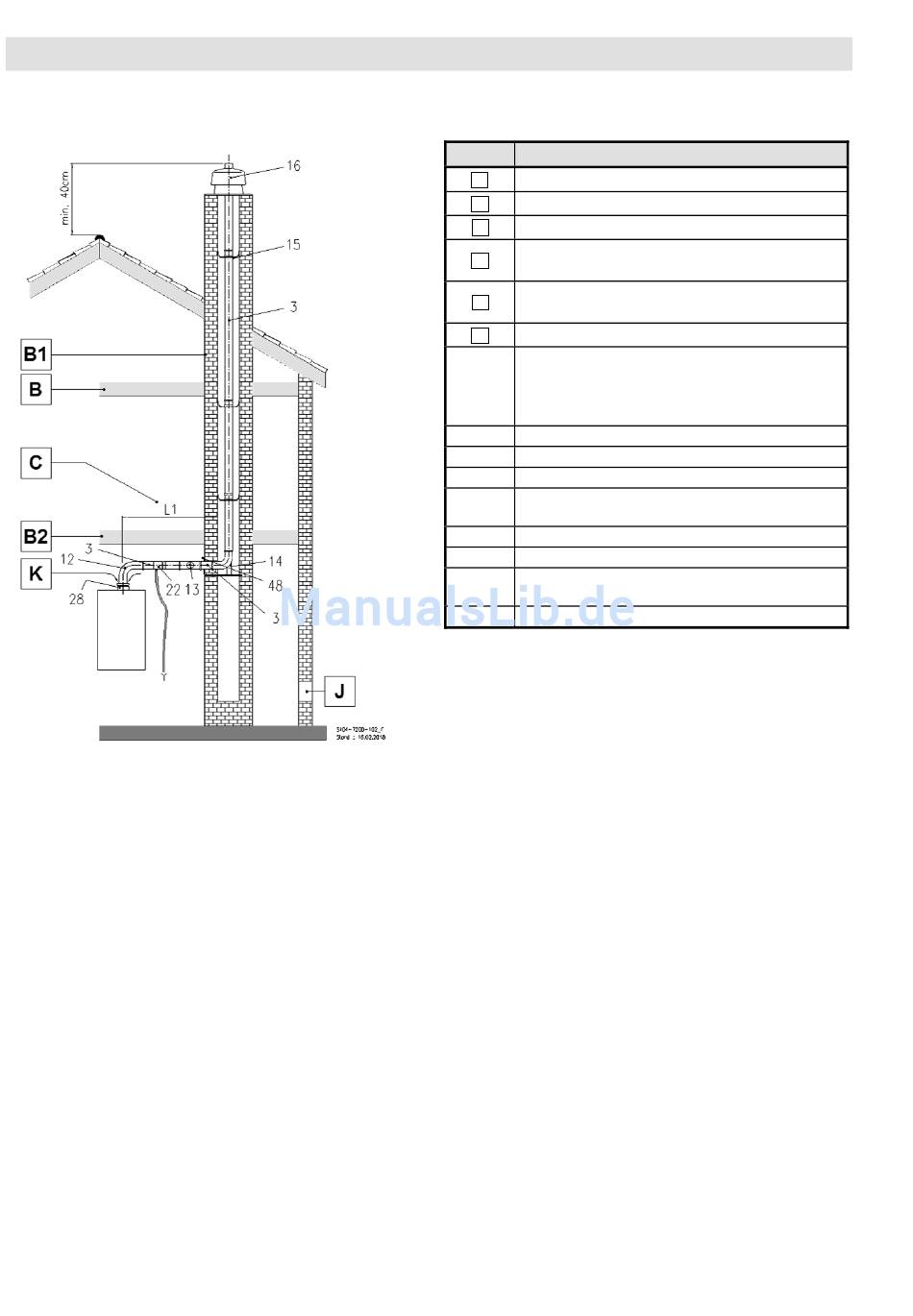

Abb. 11: B Abgasrohr im Schornstein
33
20/108
ProCon Streamline ..HE
Legende zu Abb. 11:
Kürzel
Decke F30
B
Schacht F90 oder F30*
B1
Decke F90 = Beton*
B2
Wenn L1 größer als 1 m ist, muss ggf. eine
C
zusätzliche Kontrollöffnung eingebaut werden
Lüftungsöffnung ins Freie 1x150 cm² oder
J
2x75 cm²
Raumluft
K
Rohr, starr, 255 mm
Rohr, starr, 500 mm
3
Rohr, starr, 955 mm
Rohr, starr, 1955 mm
12 Kontroll-Bogen 87°; starr
13 Kontroll-Rohr, starr
14 Schachteinführung mit Auflager
Abstandhalter für Abgasleitung (1 Abstandhal-
15
ter pro 955 bzw. 1955 mm Rohr erforderlich)
16 Kaminkopfabdeckung (Mündungsset)
22 Kondensatablauf mit Siphon, starr
Adaptersatz ProCon Streamline DN 80/125 mit
28
Messöffnung
48 Wandblende mit Hinterlüftung DN 80
* Bei Gebäuden geringer Höhe kann hiervon gem. deut-
scher Muster-Bauordnung abgewichen werden
Bedeutung
